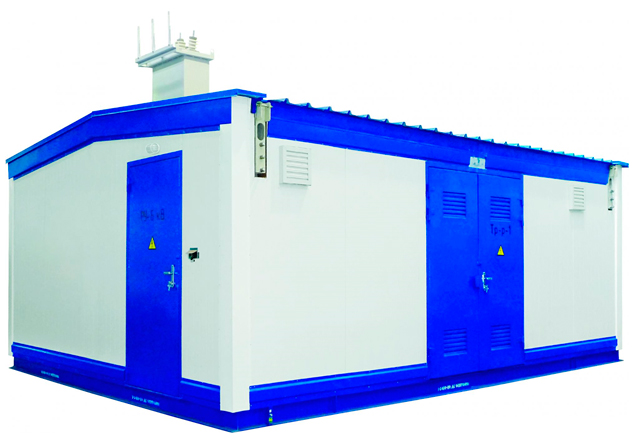

КТП блочного типа исполнения (далее КТПБ) мощностью 630-2500 кВА представляет собой двухтрансформаторную подстанцию тупикового или проходного типа наружной установки, и служит для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею промышленных, сельскохозяйственных и других объектов народного хозяйства.
КТПБ состоит из следующих блоков:
- блок распределительного устройства высшего напряжения, с установленными камерами КСО и коридором обслуживания РУВН;
- трансформаторный блок;
- блок распределительного устройства низшего напряжения, с установленными панелями распределительных щитов ЩО-70(90), с возможностью оборудования системой автоматического ввода резерва (АВР), и коридором обслуживания РУНН.
Корпус КТПБ изготавливается из листовой стали или из сэндвич-панелей (при утепленном варианте исполнения).
Конструкция КТПБ облегчает процесс транспортировки и монтажа оборудования на месте эксплуатации, возможность установки блока АВР на стороне низшего напряжения, позволяет использовать данный вид подстанций для обеспечения энергоснабжения потребителей 1-ой и 2-ой категории.
