Шкаф АВР применяется для контроля и переключения между двумя(тремя) источниками питания электрической цепи. Процесс переключения между источниками энергии контролируется электромагнитными и электронными устройствами в постоянном режиме.
В зависимости от величины нагрузок и рабочего напряжения сети, переключение может требовать специальных условий и дополнительного силового оборудования.

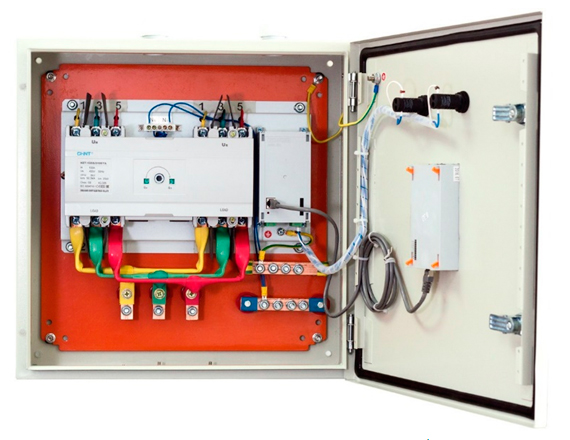

Основные составные элементы шкафа АВР:
- Панель управления и мониторинга напряжения главной сети, напряжения на отводах генератора, частоты, давления масла у генератора и т.д.
Панель реализована на базе производительного микроконтроллера и специализированных интегральных схем измерения и обработки сигнала и выполняет следующие функции: - контроль и измерение фазных напряжений «сети» и генератора;
- контроль и измерение частоты генератора;
- определение наличия фаз;
- управление силовыми контакторами «сети», генератора, и реле запуска генераторной установки;
- автоматический запуск генераторной установки;
- контроль за работой двигателя по давлению масла и температуре.
- Блок силовых контакторов с механической блокировкой, исключающей возможность одновременного включения контакторов, выполняет подключение мощной нагрузки к внешней электрической сети или к генераторной установке.
- Блок автоматических выключателей, для зашиты контроллера автоматики.
- Клеммный блок, для подключения щита автоматики к внешней сети.
- Источник бесперебойного питания, обеспечивает питание контроллера и заряд аккумулятора генераторной установки в буферном режиме от одной из фаз внешней электрической сети.
