Клапаны импульсные DN 20 являются составной частью ИПУ котлоагрегатов и паропроводов холодного промперегрева.

Назначение: управление ГПК путем подачи или прекращения подачи рабочей среды в камеру сервопривода.

Принцип работы: клапан представляет собой конструкцию рычажно-грузового типа с дополнительным электромагнитным приводом, состоящим из двух электромагнитов. Для повышения надежности узла затвора клапан снабжен фильтром циклонного типа, предназначенным для задержания твердых частиц, попадание которых между уплотнительными поверхностями седла и золотника может привести к отказу ИК и всего предохранительного устройства.

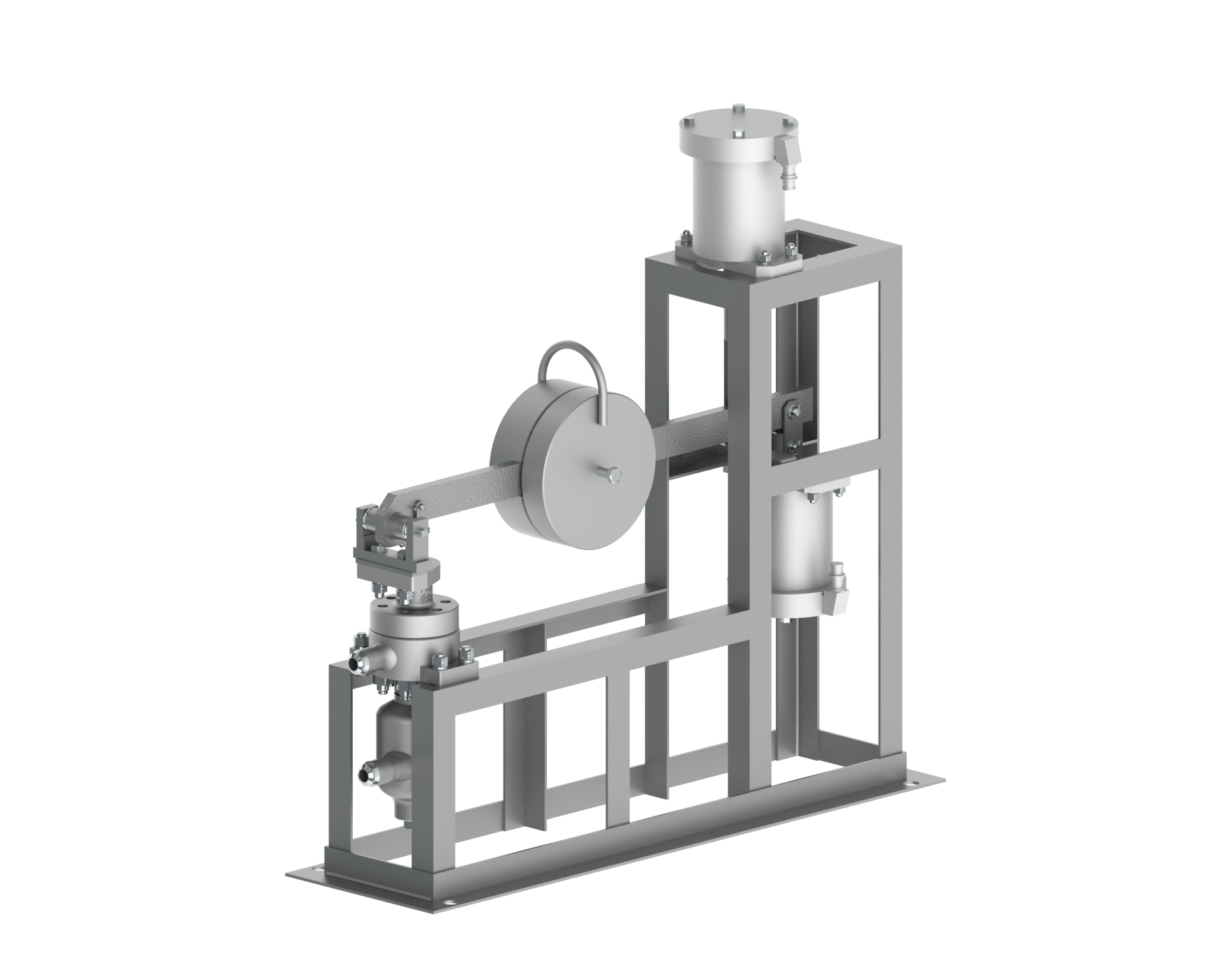

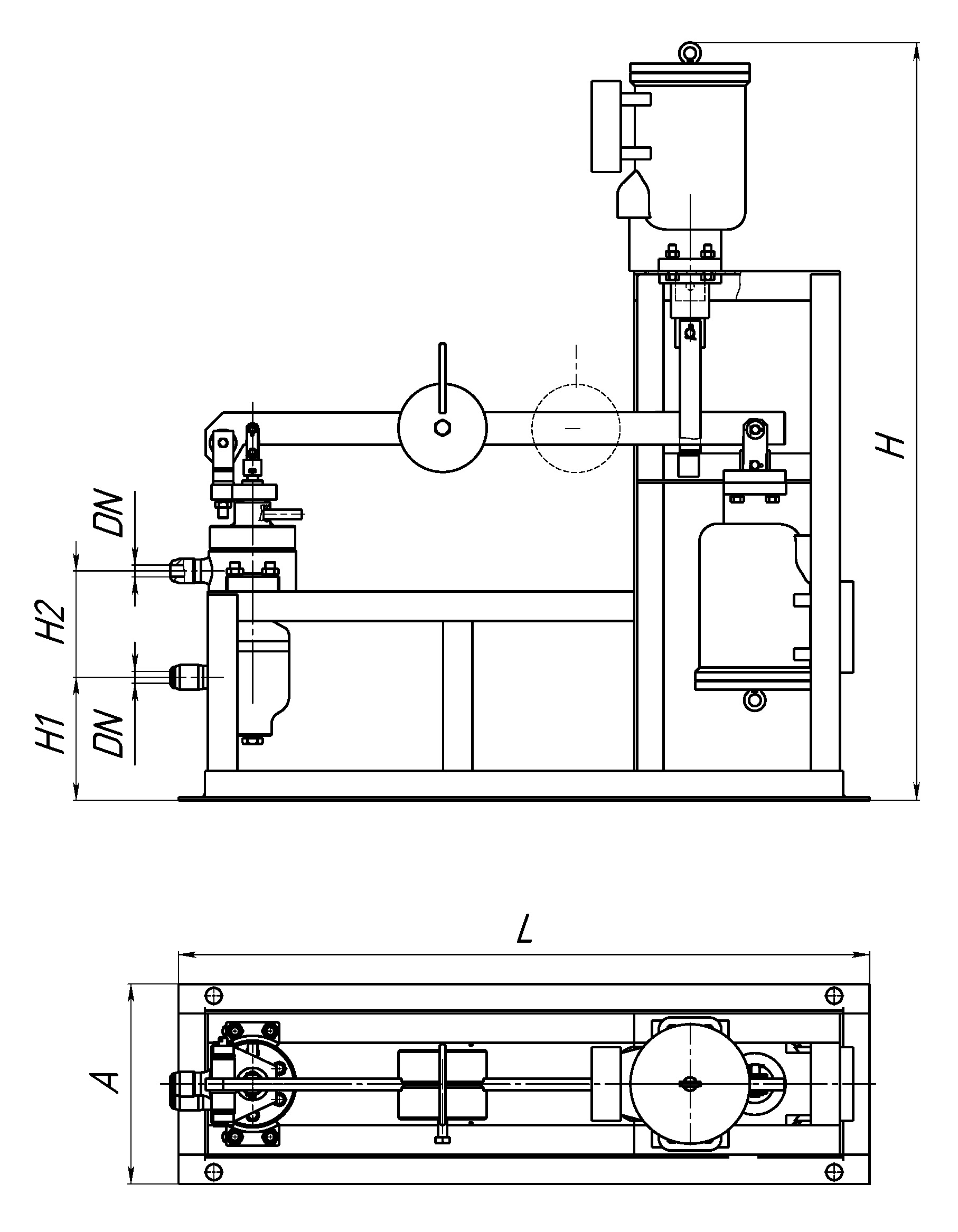

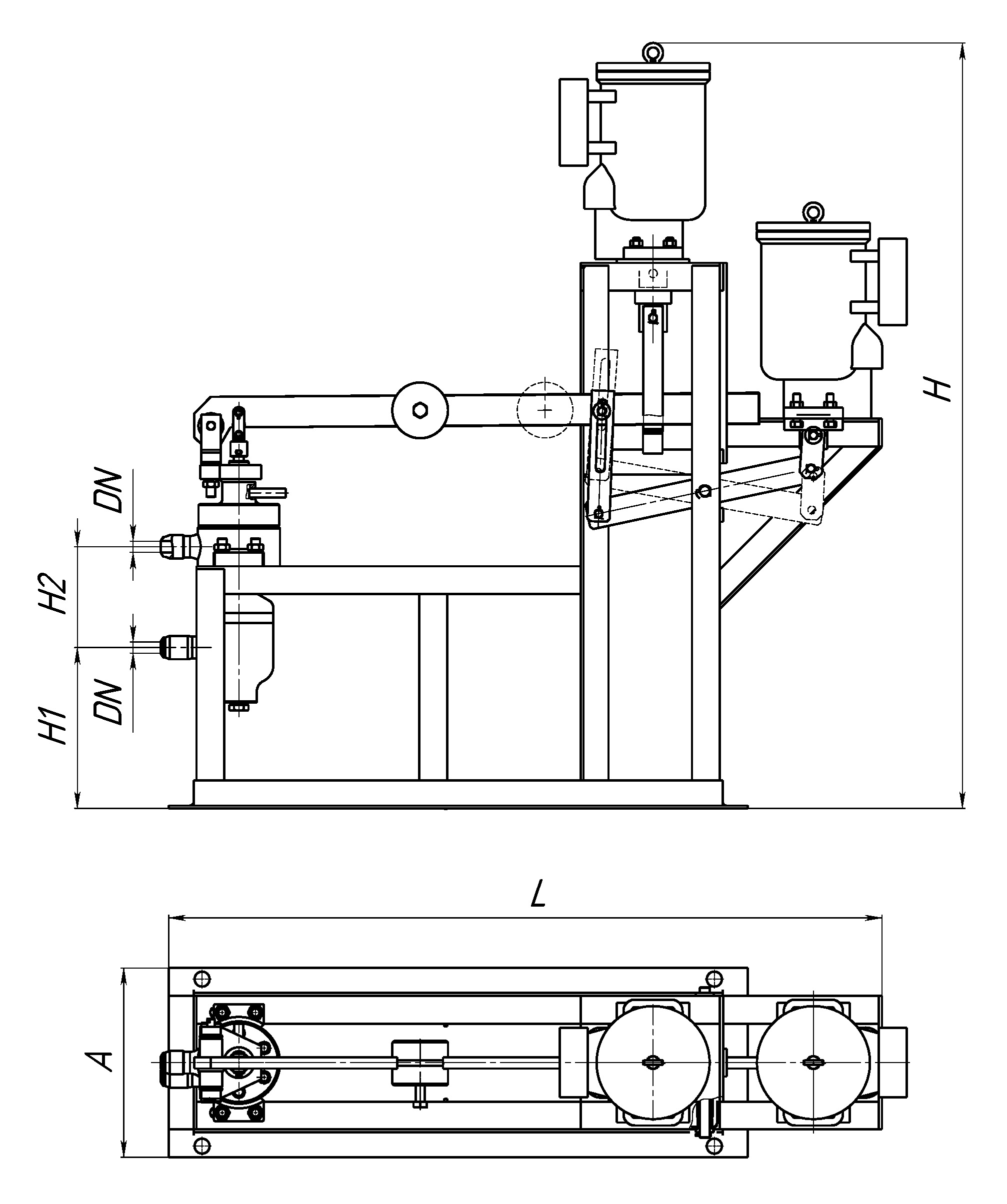

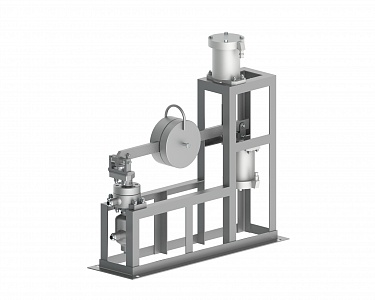

Клапан с фильтром и электромагнитным приводом монтируется на заводе к специальному каркасу, в сборе с которым поставляется по месту назначения. ИК настраивается на срабатывание путем соответствующей установки и фиксации груза на рычаге, а также установкой электроконтактного манометра, подающего сигнал на электромагнитный привод.

Особенности: для обеспечения минимальной инерционности работы ИПУ импульсные клапаны устанавливаются на возможно близком расстоянии от ГПК. Положение клапана вертикальное, штоком вверх.

Рабочая среда: пар.

Материал корпуса: сталь 12Х1МФ, 15Х1М1Ф или сталь 20.
