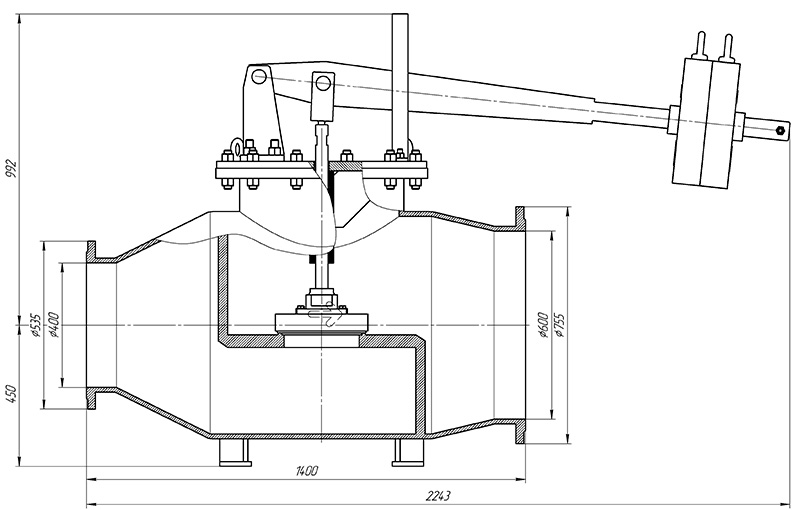

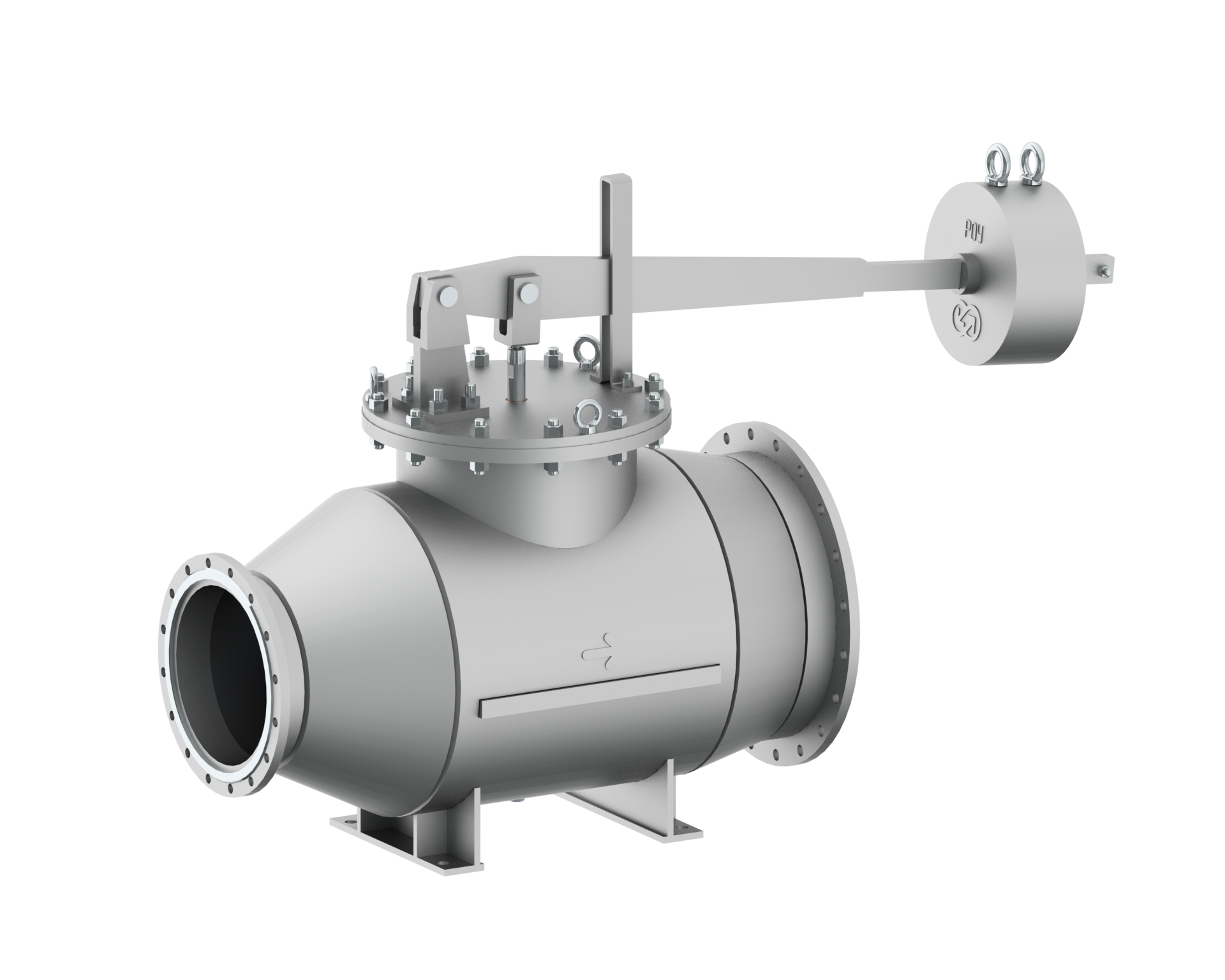

Клапан предохранительный DN 400/600 серии 788, выпускаемый в трех исполнениях, является предохранительным устройством прямого действия.
Устанавливается на трубопроводах редуцированного и охлажденного пара после редукционно-охладительных установок.
Назначение: сброс среды в атмосферу или в систему низкого давления при аварийном повышении давления.
Материал корпуса клапана: углеродистая сталь.
Особенности: клапан устанавливается на горизонтальных участках трубопроводов в положении штоком вверх в местах, удобных для обслуживания. Для крепления клапана к строительной конструкции его корпус снабжен опорными лапами.
Присоединение клапана к трубопроводу: фланцевое.
Для просмотра смахните вбок
Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | Рабочий ход, мм | Масса, кг | Тmax, °С | Рр, Мпа | Максимальный расход пара, т/ч | Наименьшая площадь проходного сечения Fmin, кв.см |
788-400/600-0-01 | 400/600 | пар | 20 | 100 | 1140 | 127 | 0,25 | 35 | 452 |
788-400/600-0-02 | 400/600 | пар | 20 | 100 | 1225 | 139 | 0,35 | 45 | 452 |
788-400/600-0-03 | 400/600 | пар | 20 | 100 | 1310 | 148 | 0,45 | 55 | 452 |
