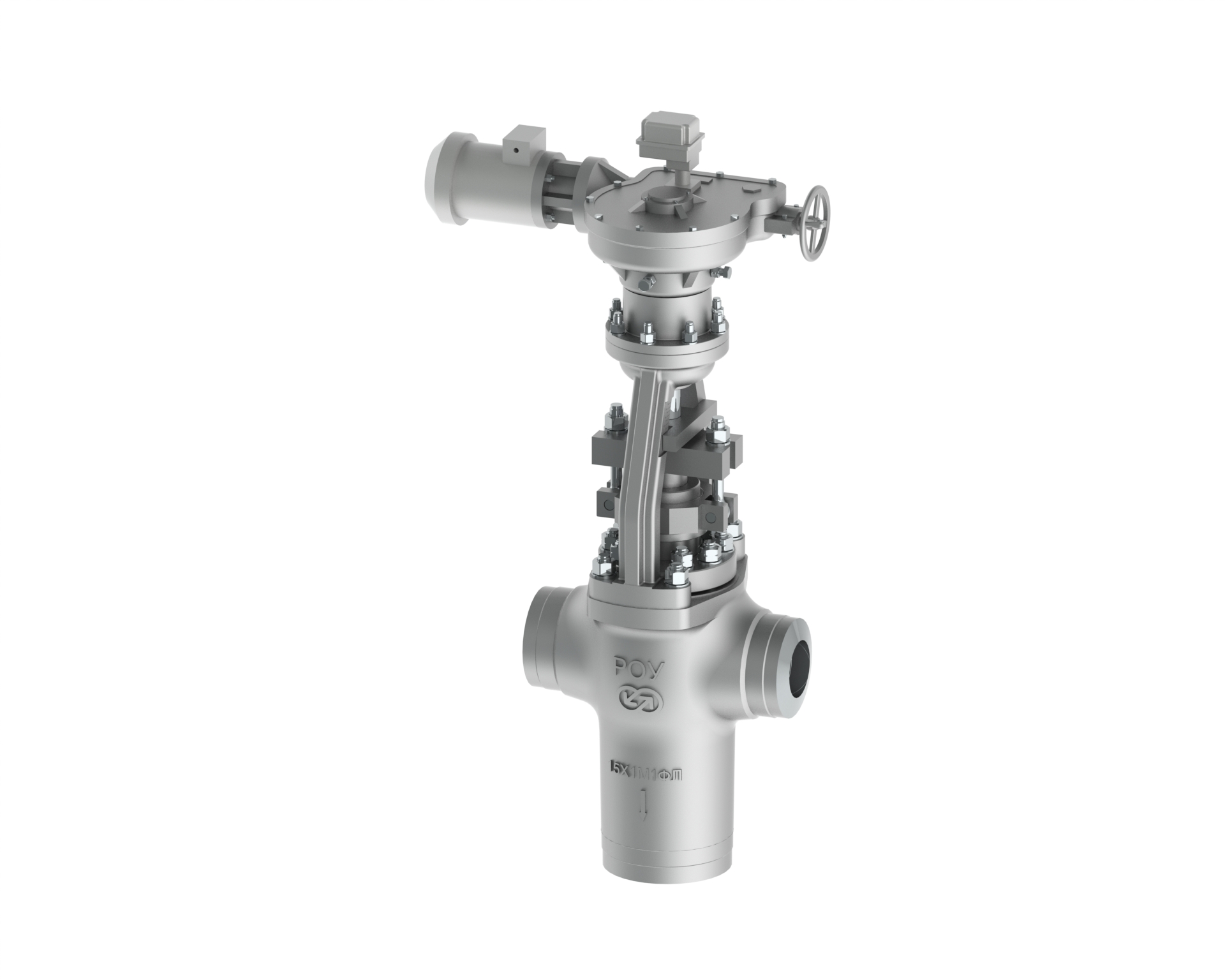

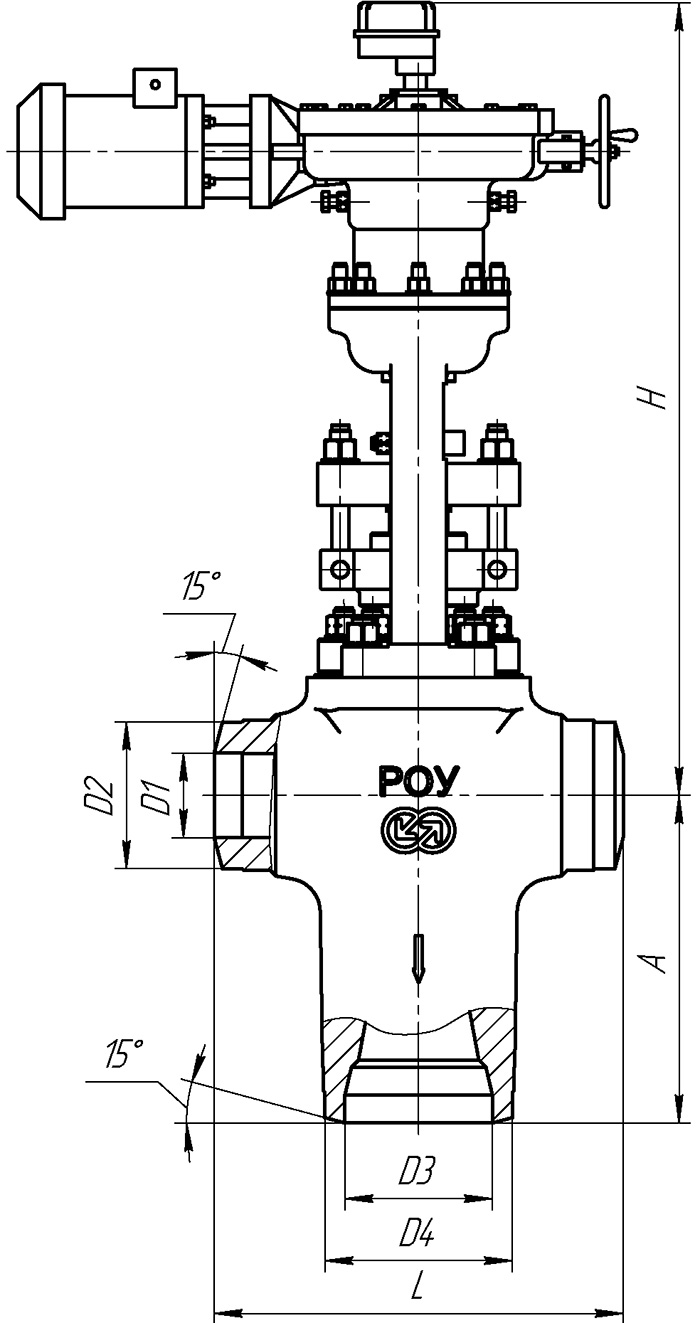

Клапаны запорно-дроссельные DN 100/150, 150/250 и 200/250 серии 950 применяются в качестве дроссельных регуляторов БРОУ, предназначенных для сброса острого пара при пусках и остановах энергоблоков, при резких снижениях нагрузок турбины и в случаях превышения давления в трубопроводе сверх допустимого значения.
Особенности: Клапаны DN 100/150 предназначаются для БРОУ энергоблоков 300 МВт (950-100/150-Э) и БРОУ питательного турбонасоса (ПТН) энергоблоков 500 МВт (950-100/150-Э-01). Клапаны DN 150/250 и 200/250 предназначаются для БРОУ энергоблоков 300–1200 МВт и БРОУ ПТН энергоблоков 800 МВт.
Клапан управляется дистанционно (автоматически) от электропривода и вручную от маховика. В закрытом положении обеспечивается герметичное перекрытие клапана.
Присоединение к трубопроводу: под сварку.
Материал корпуса: сталь 15X1М1ФЛ
Для просмотра смахните вбок
| Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | Кол-во оборотов | Рабочий ход, мм | Способ управления | Привод | D1, мм | D2, мм | L, мм | А, мм | Масса, кг | Время полного хода | Тmax, °С | Условная пропускная способность Kv, куб.м/ч | Мощность электропривода, кВт | Максимальный перепад давления, МПа | D3, мм | D4, мм | Рр, Мпа | Н, мм |
| 950-100/150-Э | 100/150 | пар | 15Х1М1ФЛ | 5 | 40 | Э | 794-Э-0а | 97 | 172 | 600 | 450 | 724,5 | 14 | 545 | 95 | 3,2 | критический | 170 | 255 | 25,0 | 1320 |
| 950-100/150-Э-01 | 100/150 | пар | 15Х1М1ФЛ | 5 | 40 | Э | 794-Э-0а | 97 | 172 | 600 | 450 | 725,5 | 14 | 545 | 55 | 3,2 | критический | 170 | 255 | 25,0 | 1320 |
| 950-150/250-Э | 150/250 | пар | 15Х1М1ФЛ | 8 | 80 | Э | 876-Э-0-02 | 151 | 262 | 730 | 585 | 1295 | 23 | 545 | 220 | 6 | критический | 263 | 335 | 25,0 | 1415 |
| 950-150/250-Э-01 | 150/250 | пар | 15Х1М1ФЛ | 8 | 80 | Э | 876-Э-0 | 151 | 262 | 730 | 585 | 1457 | 11,5 | 545 | 220 | 11,8 | критический | 263 | 335 | 25,0 | 1415 |
| 950-150/250-Э-02 | 150/250 | пар | 15Х1М1ФЛ | 8 | 80 | Э | 876-Э-0-02 | 151 | 262 | 730 | 585 | 1413 | 23 | 545 | 170 | 6 | критический | 263 | 335 | 25,0 | 1415 |
| 950-200/250-Э | 200/250 | пар | 15Х1М1ФЛ | 8 | 80 | Э | 797-ЭР-0 | 208 | 345 | 850 | 600 | 2442 | 12 | 545 | 455 | 11,8 | критический | 251 | 345 | 25,0 | 1485 |
