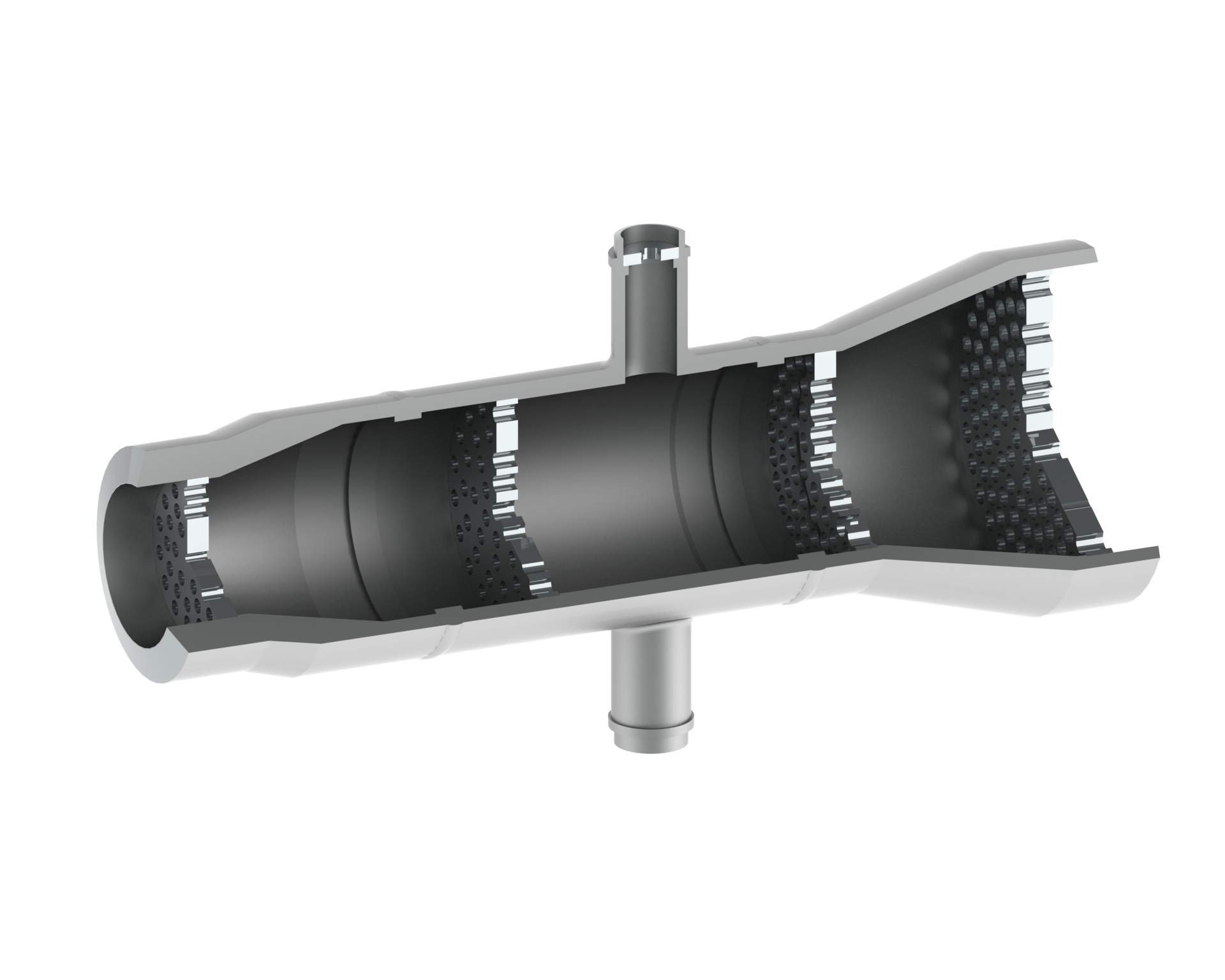

Дроссельные устройства серий 863, 865, 891, 950, 1040, 1041, Э-3958, ДР РОУ-150/700 применяются в качестве нерегулируемых дроссельных элементов РУ, РОУ и БРОУ, (дроссельные устройства DN 100/200 серий 1040 и 1041 входят соответственно в состав парогенераторных установок УПГ 50/60 и УПГ 60/160).
Устанавливаются непосредственно за запорно-дроссельными клапанами РУ, РОУ, БРОУ на вертикальных и горизонтальных участках трубопроводов с направлением потока рабочей среды от патрубка меньшего диаметра к большему.
Дроссельные устройства серий Э-3981, ДВ, 587, 826 применяются в качестве нерегулируемых дроссельных элементов основных и вспомогательных трубопроводов питательной и рециркуляционной воды, а также на линиях подвода охлаждающей воды к РОУ и БРОУ.
Устанавливаются на любых участках трубопроводов с направлением потока рабочей среды, как указано на корпусе дроссельного устройства.
Материал корпуса дроссельных устройств: сталь 12X1МФ или 15Х1М1Ф при температурах >450°С и сталь 20 или 15ГС при температурах ≤ 450°С.
Присоединение к трубопроводу: под сварку.
Для просмотра смахните вбок

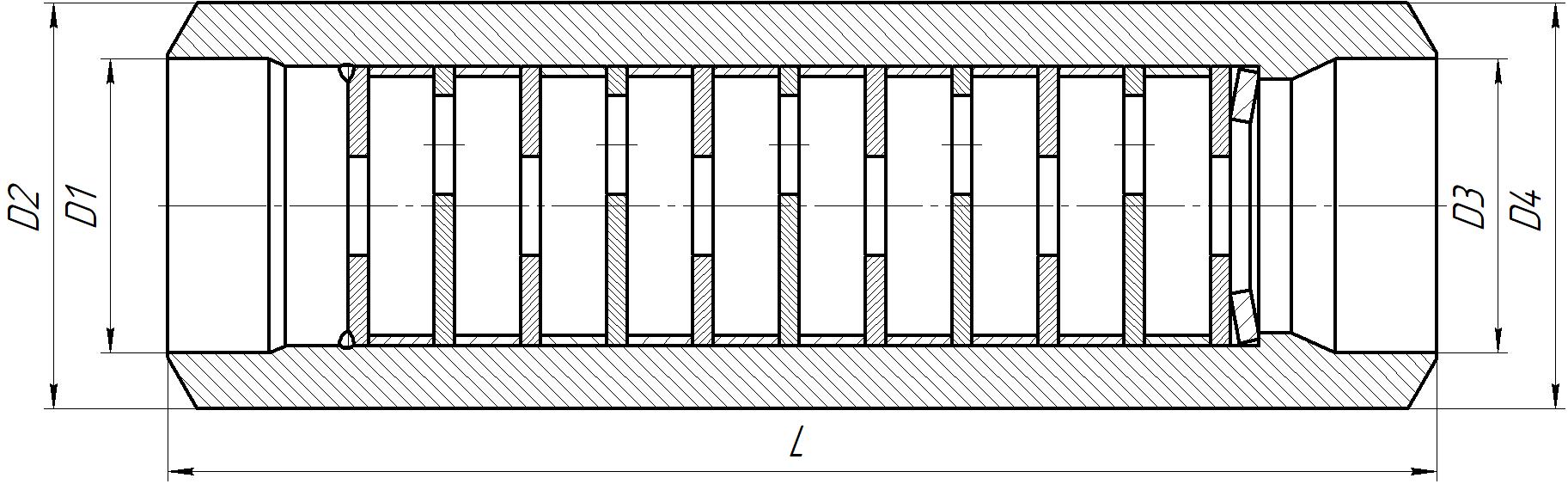

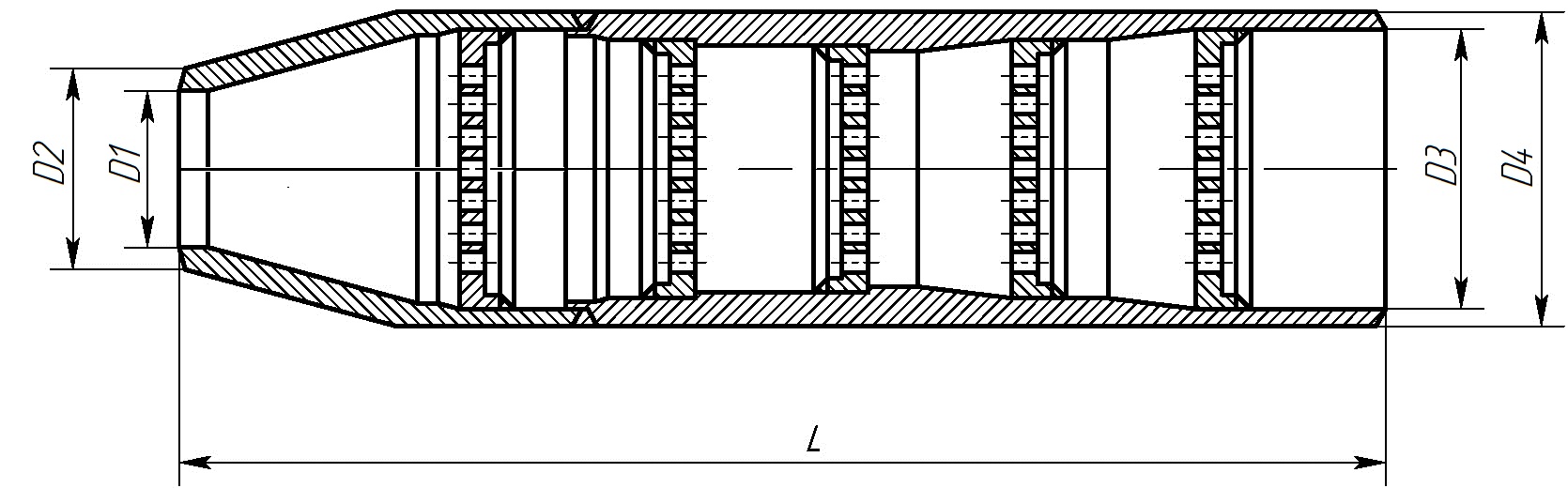

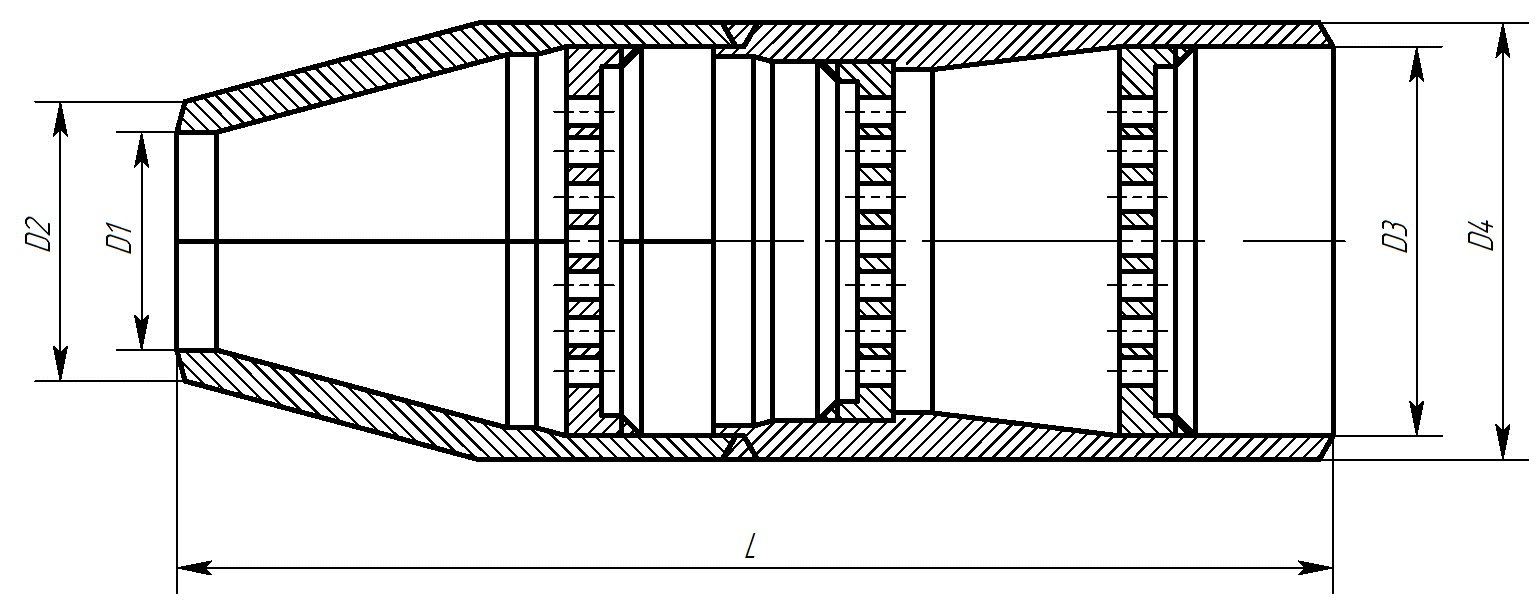

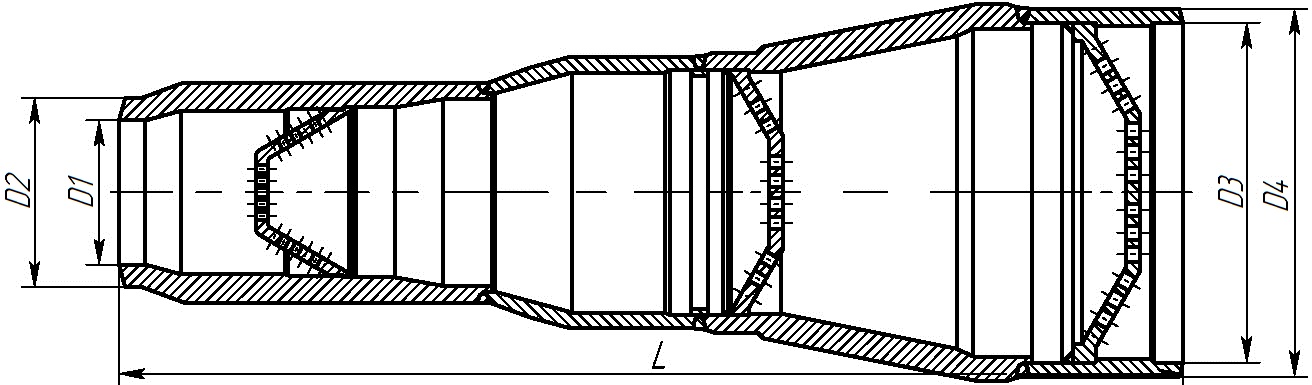

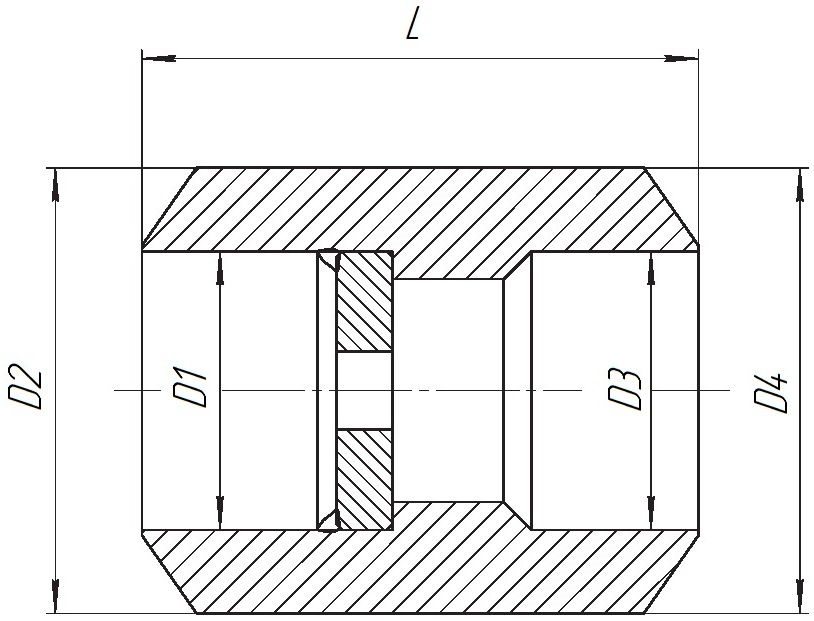

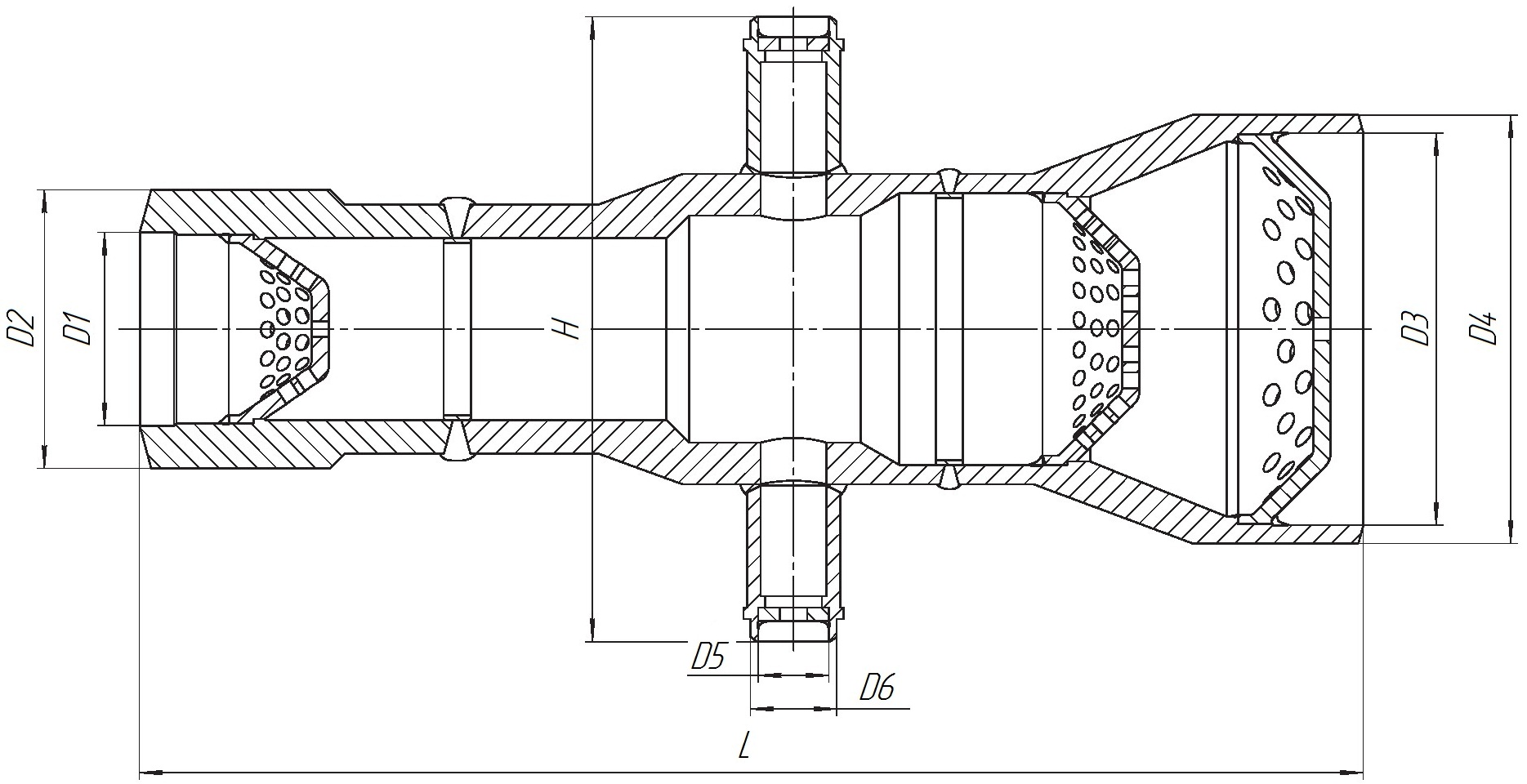

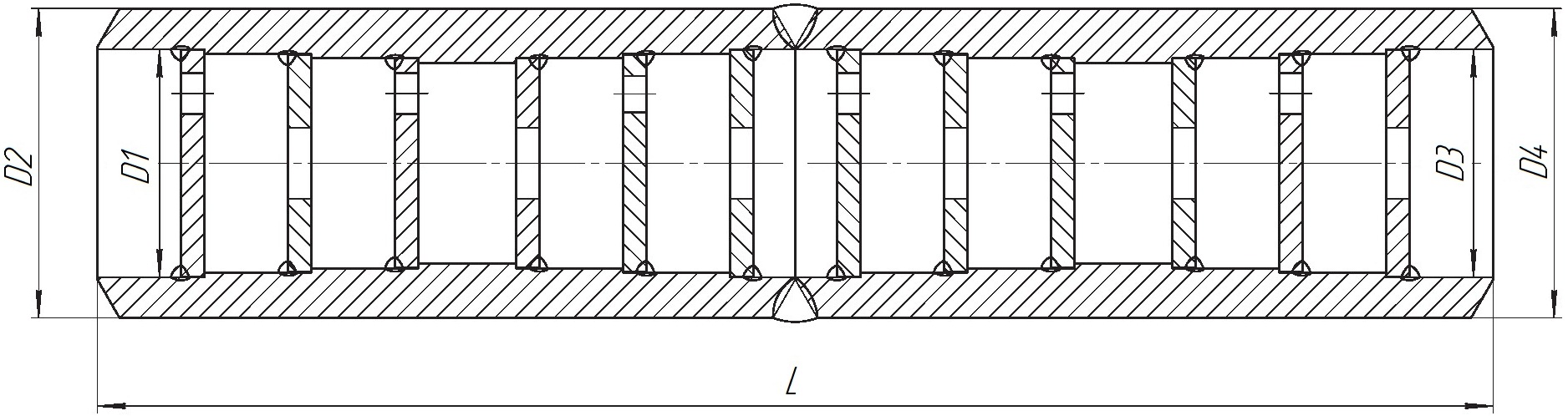

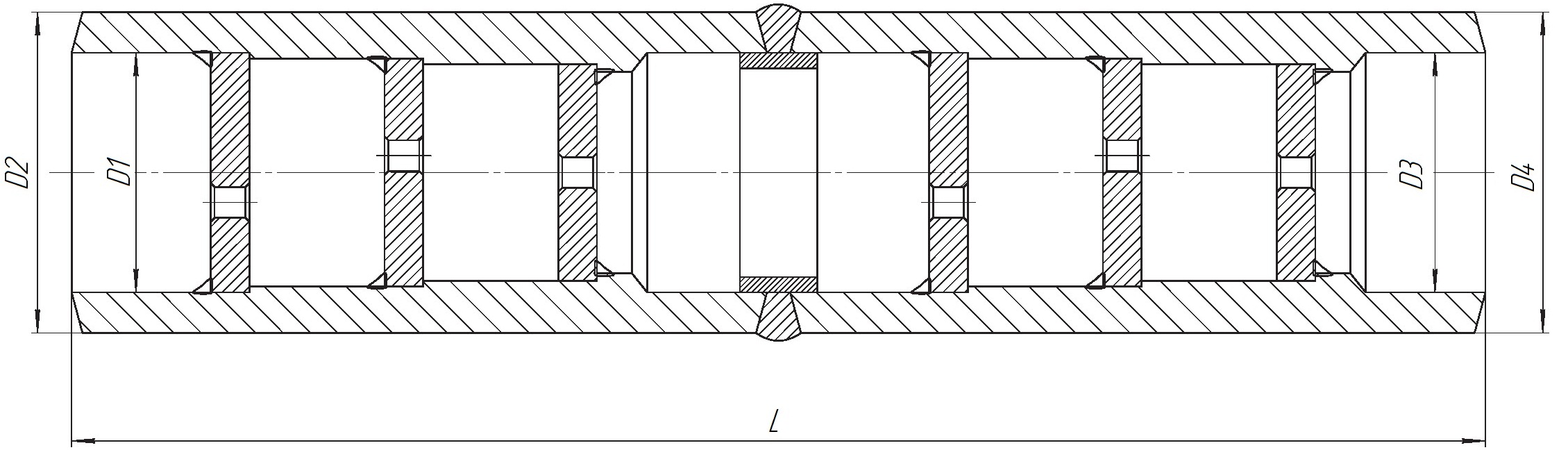

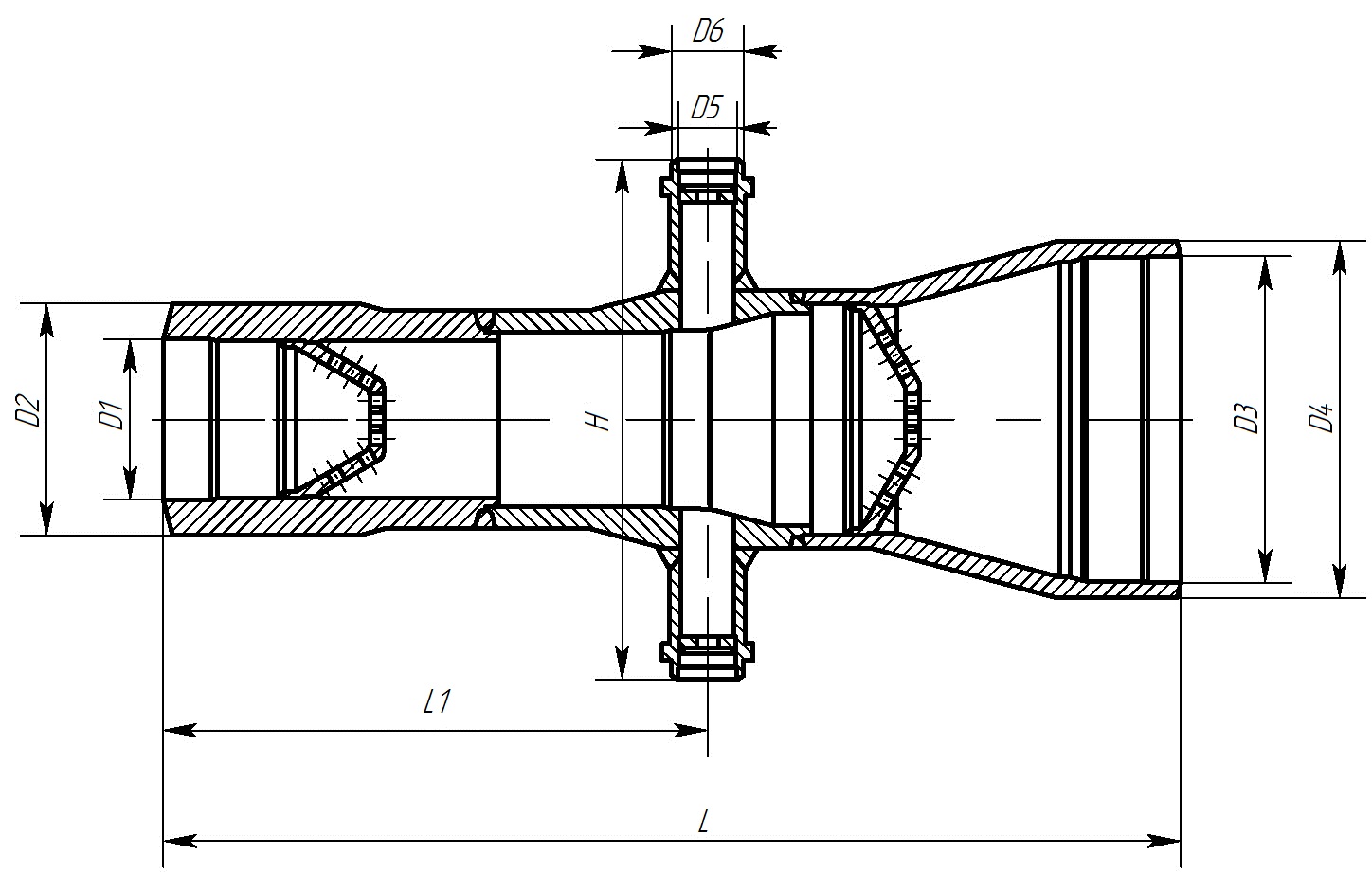

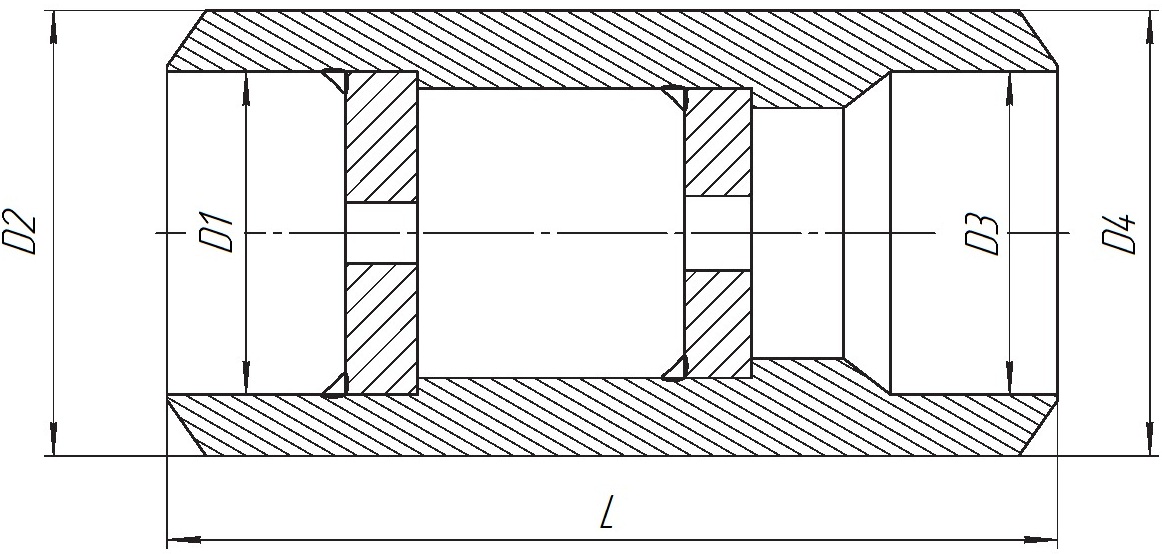

| Обозначение изделия | DN, мм | Рабочая среда | D1, мм | D2, мм | L, мм | Масса, кг | D3, мм | D4, мм | Рр вх/вых, МПа | Тр вх/вых, °С | Площадь проходных сечений решеток, см2 S5 | H, мм | D5, мм | D6, мм | L1, мм |
| 1041-100/200-Ш | 100/200 | пар | 114 | 140 | 840 | 89,7 | 195 | 219 | 11,0/0,7 | 320/165 | 50,2 | ||||
| 1040-100/200-Ш | 100/200 | пар | 109 | 140 | 580 | 58,1 | 195 | 219 | 3,6/0,7 | 245/165 | |||||
| 863-150/350-Ш | 150/350 | пар | 170 | 24562 | 1075 | 210 | 345 | 377 | 13,0/2,1 | 490/460 | 550 | 62 | 76 | 575 | |
| 863-150/350-Ш-01 | 150/350 | пар | 170 | 24562 | 1075 | 213 | 345 | 377 | 13,0/2,1 | 490/460 | 550 | 62 | 76 | 575 | |
| 863-250/450-Ш | 250/450 | пар | 263 | 32562 | 1125 | 325 | 424 | 465 | 13,2/2,0 | 500/460 | 650 | 62 | 76 | 605 | |
| 865-250/450-Ш | 250/450 | пар | 263 | 32562 | 1125 | 299 | 424 | 465 | 12,3/2,0 | 490/470 | 650 | 62 | 76 | 620 | |
| 891-250/450-Ш | 250/450 | пар | 263 | 32562 | 1125 | 322 | 424 | 465 | 12,0/2,0 | 490/440 | 650 | 62 | 76 | 605 | |
| 950-150/450-Ш | 150/450 | пар | 163 | 194 | 1200 | 272 | 424 | 465 | 7,1/2,1 | 525/510 | |||||
| 950-250/600-Ш | 250/600 | пар | 251 | 325 | 1800 | 718 | 582 | 630 | 14,0/2,2 | 500/435 | |||||
| 1041-150/450-Ш | 150/450 | пар | 156 | 219 | 1695 | 458 | 424 | 465 | 10,8/2,0 | 530/510 | |||||
| ДР РОУ-150/700 | 150/700 | пар | 163 | 194 | 2500 | 892,2 | 690 | 720 | 6,8/1,2 | 540/510 | 412,2 | ||||
| Э-3981 | 50 | вода | 50 | 80 | 160 | 3,3 | 50 | 80 | 14,7 | 160 | |||||
| Э-3958 | 50 | пар | 50 | 80 | 100 | 2,6 | 50 | 80 | 13,7 | 560 | |||||
| ДВ-65-8,0-0 | 65 | вода | 58 | 80 | 250 | 6,5 | 58 | 80 | 23,5 | 250 | 0,8 | ||||
| ДВ-50-8,0-0 | 50 | вода | 48 | 62 | 250 | 5,4 | 48 | 62 | 23,5 | 250 | 0,52 | ||||
| ДВ-40-8,0-0 | 40 | вода | 39 | 51 | 250 | 4,6 | 39 | 51 | 23,5 | 250 | 0,75 | ||||
| 587-100-Ш12 | 100 | вода | 98 | 133 | 600 | 38,3 | 98 | 133 | 37,3 | 280 | 2х2,4 | ||||
| 826-50-Ш6а | 50 | вода | 62 | 83 | 366 | 9 | 62 | 83 | (25,0) | (450) | 0,12…5,0 |
