Назначение: являются составной частью комплекта изделий, входящих в ОУ, РОУ, БРОУ и предназначены для охлаждения пара.
Принцип работы: в поток пара в охладителе впрыскивается охлаждающая вода или пароводяная смесь, которая, испаряясь за счет тепла самого пара, охлаждает его до заданной температуры. Соотношение расходов острого пара и впрыскиваемой охлаждающей воды, а также их первоначальная температура обеспечивают необходимую температуру пара на выходе из охладителя.
Охлаждающая вода впрыскивается распылительными устройствами (форсунки или распыливающие втулки), регулируемые клапаном впрыска. Сигнал на регулирование расхода охлаждающей воды осуществляется по температуре охлажденного редуцированного пара за охладителем пара. Охладители пара могут снабжаться одной или несколькими дроссельными решетками, осуществляющими окончательное редуцирование пара после редукционного клапана. Одновременно эти решетки частично выполняют роль шумоглушителей, снижая уровень шума при расширении пара в охладителе.
Установка: на горизонтальных и вертикальных участках трубопроводов за редукционным паровым клапаном.
Присоединение к трубопроводу: при помощи сварки.
Материал корпусов охладителей: сталь типа ХМФ (ХМ).
В зависимости от рабочих параметров острого и редуцированного охлажденного пара охладители пара имеют различные конструктивные исполнения, отличающиеся друг от друга размерами, исполнением узла впрыска и конструкцией распыливающих устройств, а также числом дросселирующих решеток.
Большинство охладителей пара проектируется индивидуально под конкретные условия работы.
Для просмотра смахните вбок

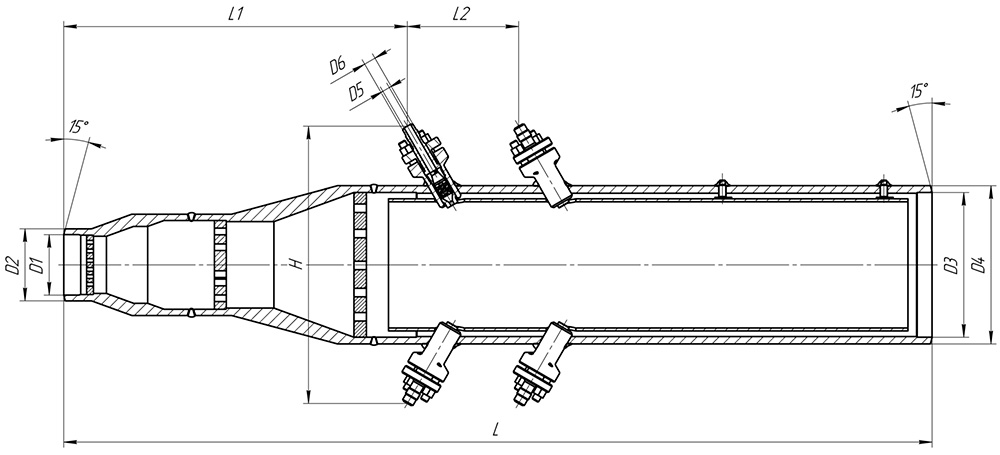

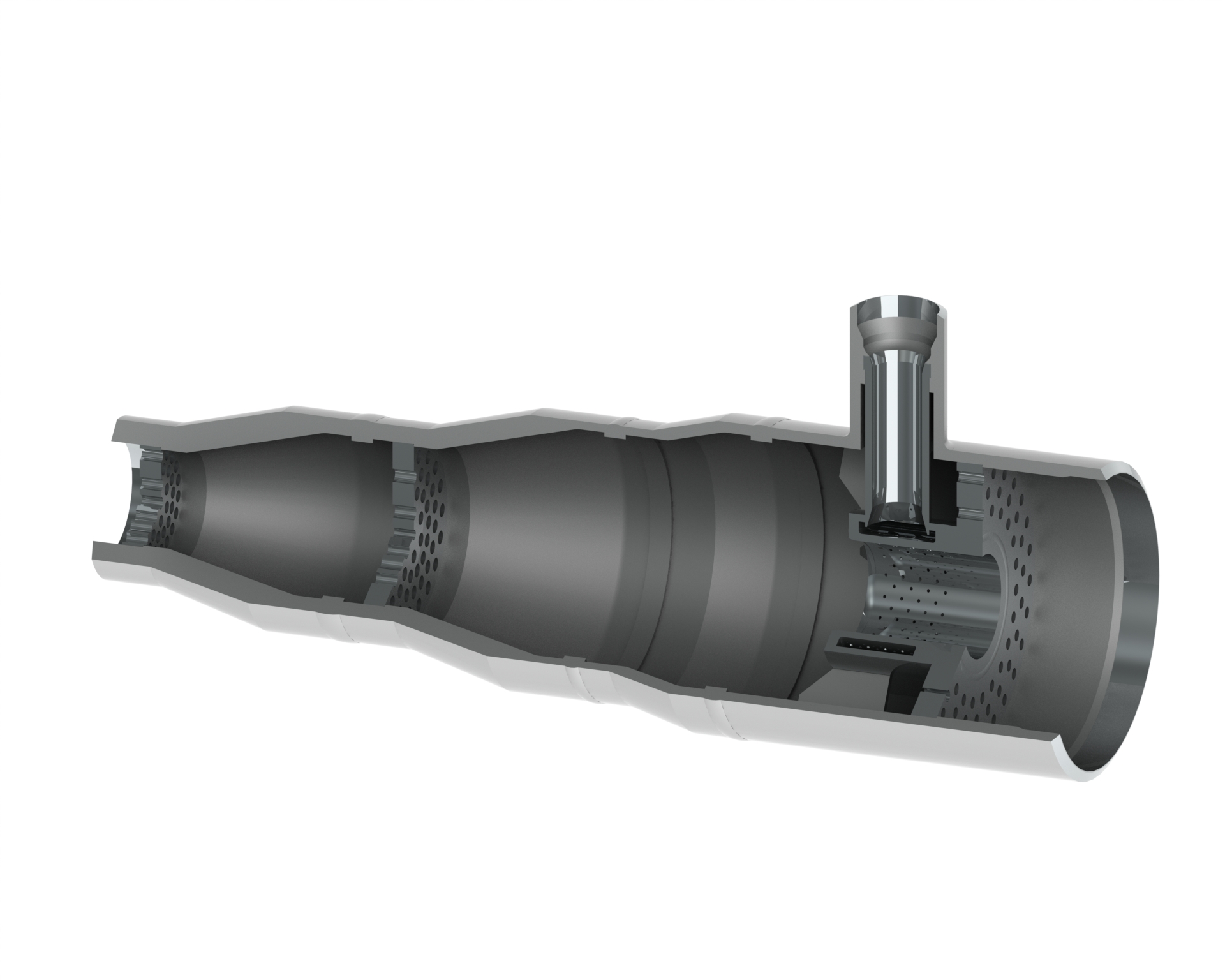

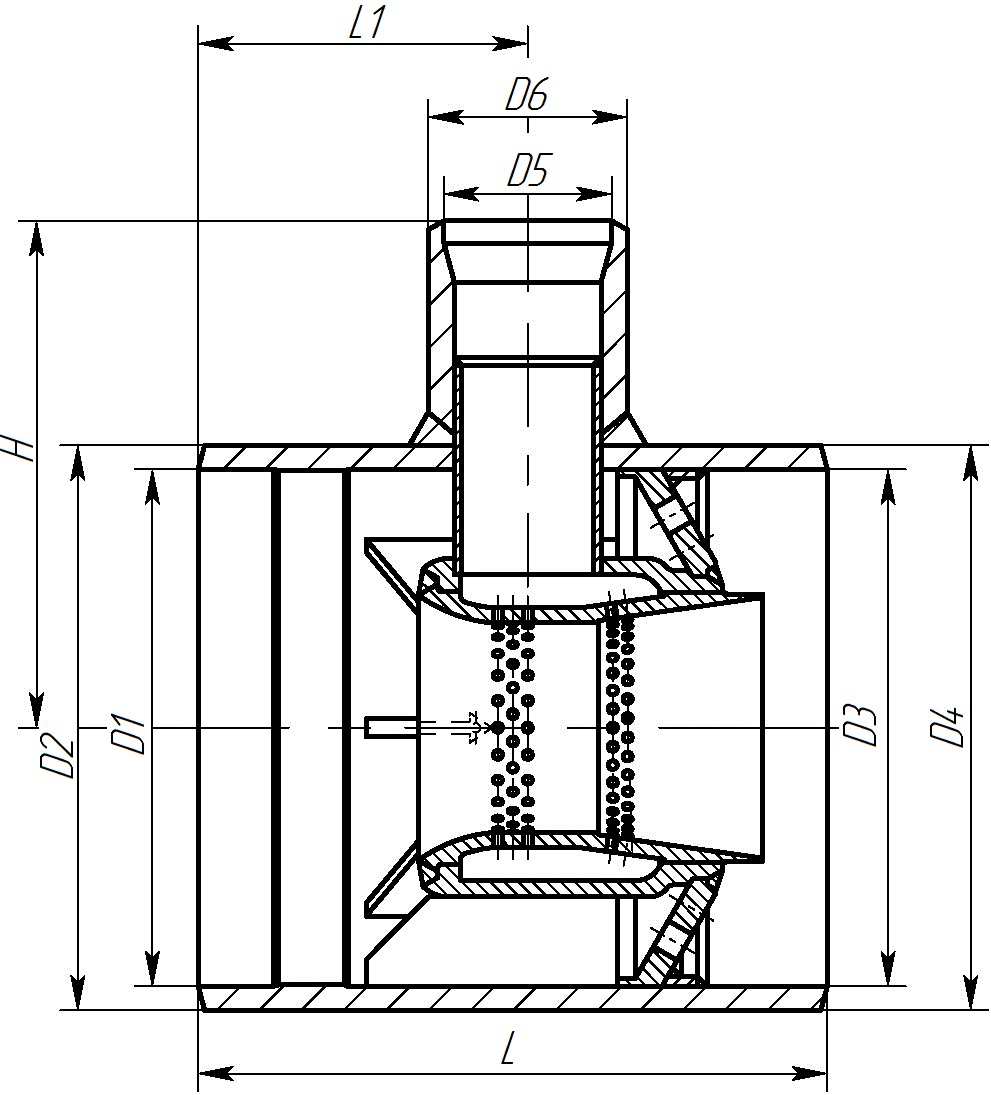

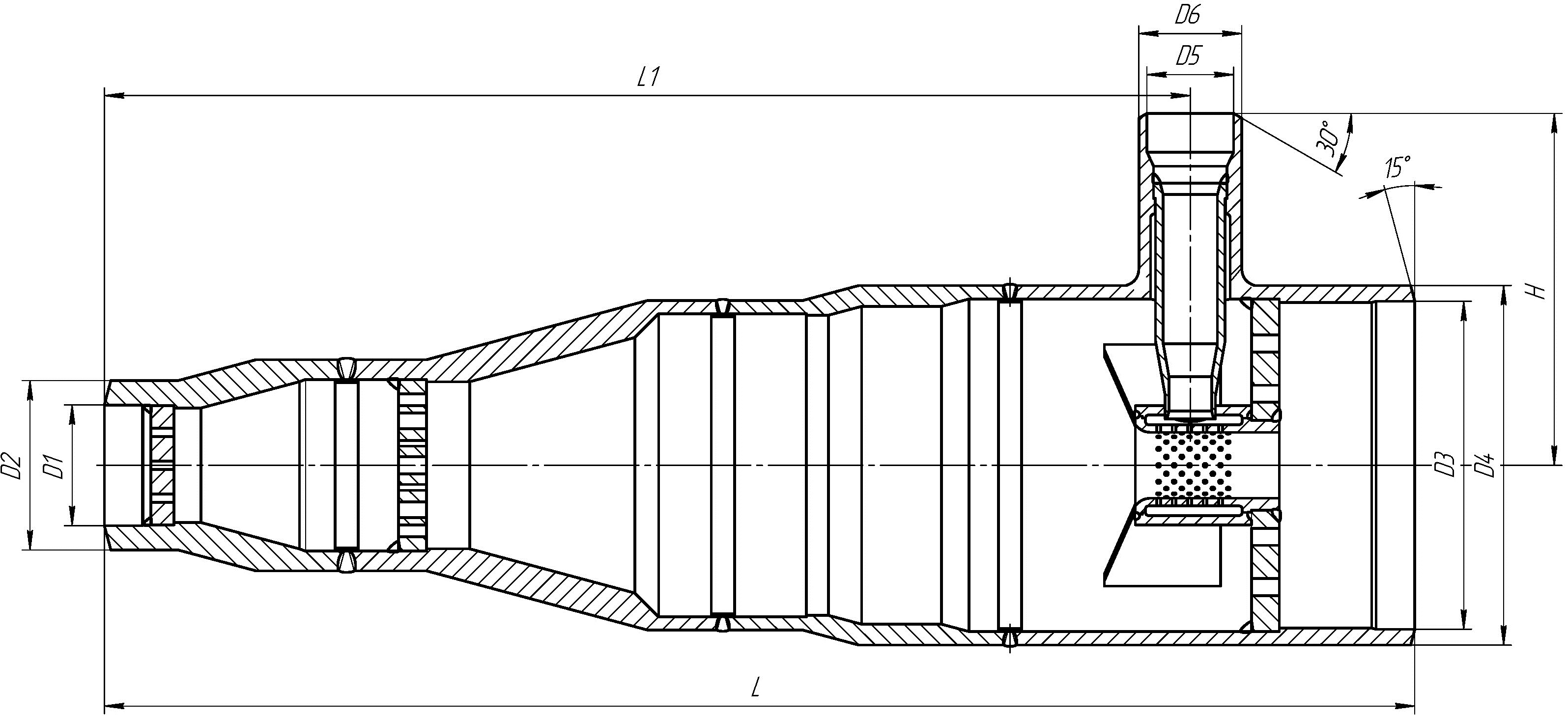

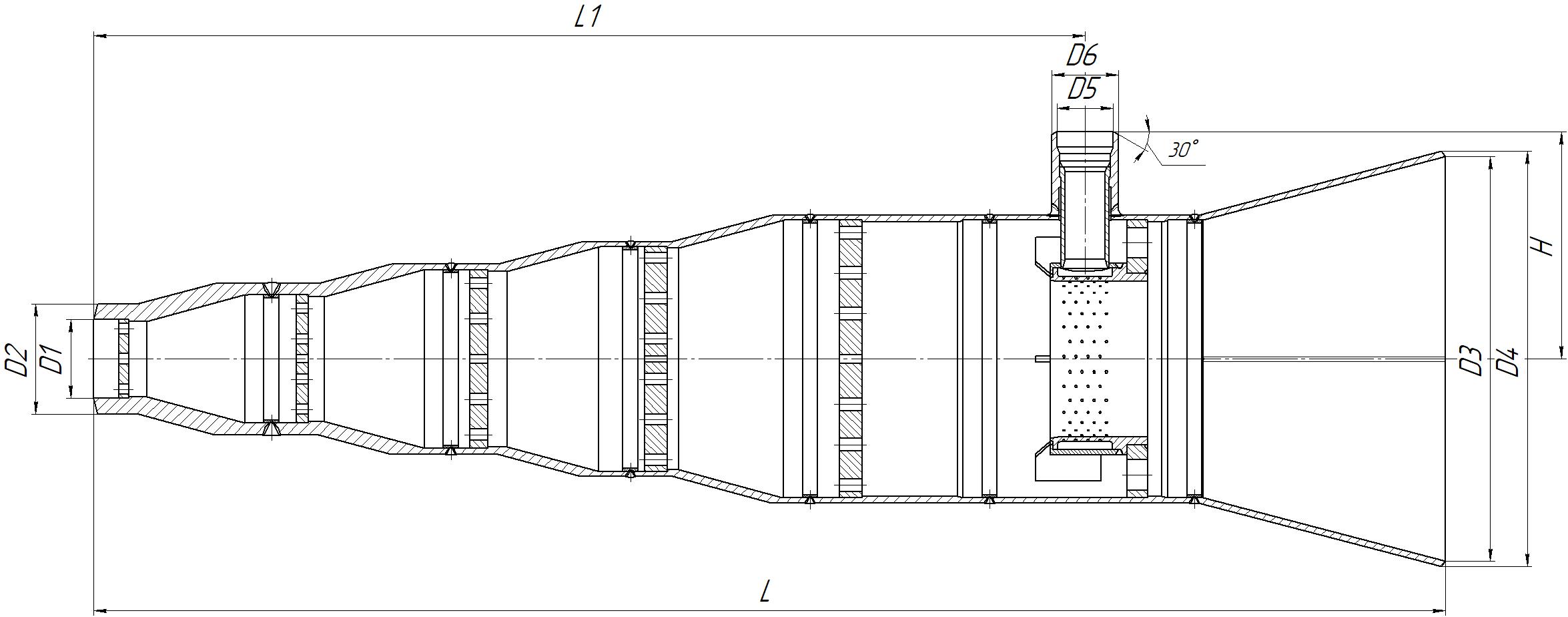

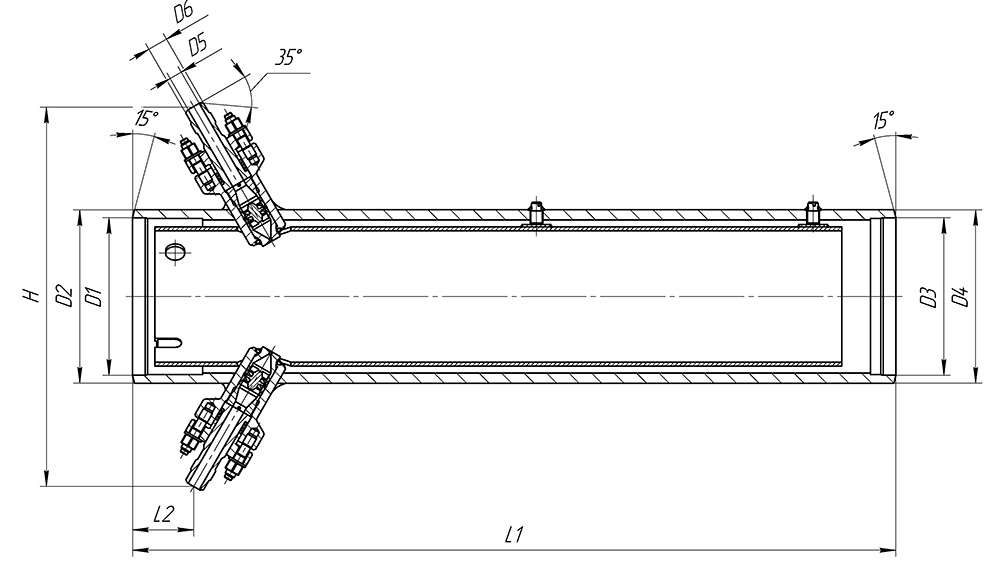

Обозначение изделия | Рабочая среда | L, мм | H, мм | Масса, кг | Тmax, °С | D3, мм | D4, мм | D5, мм | D6, мм | L1, мм | Рр, Мпа | DN/DN, мм | Площадь проходных сечений решеток, см2 S5 |
1100-100/100-ОП | пар | 300 | 205 | 16,1 | 540 | 112 | 133 | 22 | 29 | 145 | 8,1 | 100/100 | |
1100-100/100-ОП-01 | пар | 300 | 205 | 16,1 | 540 | 112 | 133 | 22 | 29 | 145 | 8,1 | 100/100 | |
1100-100/175-ОП | пар | 840 | 248 | 117 | 530 | 184 | 219 | 22 | 29 | 550 | 7,6 | 100/175 | |
1100-100/250-ОП | пар | 1110 | 360 | 157 | 530 | 248 | 273 | 112 | 133 | 820 | 7,6 | 100/250 | |
1100-100/250-ОП-01 | пар | 1110 | 360 | 160 | 530 | 248 | 273 | 112 | 133 | 820 | 7,6 | 100/250 | |
1100-100/250-ОП-02 | пар | 1110 | 360 | 160 | 530 | 248 | 273 | 112 | 133 | 820 | 7,6 | 100/250 | |
1100-100/250-ОП-03 | пар | 1110 | 360 | 156 | 530 | 248 | 273 | 112 | 133 | 820 | 7,6 | 100/250 | |
1100-100/250-ОП-04 | пар | 1110 | 360 | 165 | 530 | 248 | 273 | 112 | 133 | 820 | 7,6 | 100/250 | |
1100-100/350-ОП | пар | 1500 | 410 | 240 | 530 | 345 | 377 | 112 | 133 | 1210 | 7,6 | 100/350 | |
1100-100/350-ОП-02 | пар | 1500 | 410 | 260 | 530 | 345 | 377 | 112 | 133 | 1210 | 7,6 | 100/350 | |
1100-100/600-ОП | пар | 2175 | 455 | 502 | 540 | 610 | 635 | 112 | 133 | 1570 | 8,1 | 100/600 | 93 |
1100-100/600-ОП-01 | пар | 2175 | 455 | 532 | 540 | 610 | 635 | 112 | 133 | 1570 | 8,1 | 100/600 | 387 |
1100-100/800-ОП | пар | 2530 | 455 | 608 | 540 | 800 | 825 | 112 | 133 | 1570 | 8,1 | 100/800 | 186,9 |
1100-150/1000-ОП | пар | 2585 | 455 | 681 | 540 | 996 | 1020 | 112 | 133 | 1500 | 6,8 | 150/1000 | 387 |
1100-150/1000-ОП-01 | пар | 2585 | 455 | 780 | 540 | 996 | 1020 | 112 | 133 | 1500 | 6,8 | 150/1000 | 500 |
1100-150/250-ОП | пар | 840 | 360 | 139 | 540 | 248 | 273 | 112 | 133 | 550 | 6,4 | 150/250 | |
1100-150/250-ОП-01 | пар | 840 | 360 | 142 | 540 | 248 | 273 | 112 | 133 | 550 | 6,4 | 150/250 | |
1100-150/250-ОП-02 | пар | 840 | 360 | 138 | 540 | 248 | 273 | 112 | 133 | 550 | 6,4 | 150/250 | |
1100-150/250-ОП-03 | пар | 840 | 360 | 142 | 540 | 248 | 273 | 112 | 133 | 550 | 6,4 | 150/250 | |
1100-150/250-ОП-04 | пар | 840 | 360 | 150 | 540 | 248 | 273 | 112 | 133 | 550 | 6,4 | 150/250 | |
1100-150/350-ОП | пар | 1240 | 360 | 198 | 530 | 345 | 377 | 112 | 133 | 550 | 6,8 | 150/350 | |
1100-150/350-ОП-01 | пар | 1250 | 410 | 222 | 530 | 345 | 377 | 112 | 133 | 960 | 6,8 | 150/350 | |
1100-150/350-ОП-02 | пар | 1240 | 360 | 198 | 530 | 345 | 377 | 112 | 133 | 550 | 6,8 | 150/350 | |
1100-150/350-ОП-03 | пар | 1250 | 410 | 222 | 530 | 345 | 377 | 112 | 133 | 960 | 6,8 | 150/350 | |
1100-150/350-ОП-04 | пар | 1250 | 410 | 395 | 530 | 345 | 377 | 112 | 133 | 960 | 6,8 | 150/350 | |
1100-150/350-ОП-05 | пар | 1250 | 410 | 222 | 530 | 345 | 377 | 112 | 133 | 960 | 6,8 | 150/350 | |
1100-150/450-ОП | пар | 1695 | 455 | 475 | 525 | 424 | 465 | 112 | 133 | 1405 | 7,1 | 150/450 | |
1100-150/450-ОП-01 | пар | 1695 | 455 | 507 | 525 | 424 | 465 | 112 | 133 | 1405 | 7,1 | 150/450 | |
1100-150/450-ОП-02 | пар | 1695 | 455 | 477 | 525 | 424 | 465 | 112 | 133 | 1405 | 7,1 | 150/450 | |
1100-150/450-ОП-03 | пар | 1695 | 455 | 507 | 525 | 424 | 465 | 112 | 133 | 1405 | 7,1 | 150/450 | |
1100-150/450-ОП-04 | пар | 1695 | 455 | 477 | 525 | 424 | 465 | 112 | 133 | 1405 | 7,1 | 150/450 | |
1100-150/450-ОП-05 | пар | 1695 | 455 | 477 | 525 | 424 | 465 | 112 | 133 | 1405 | 7,1 | 150/450 | |
1100-150/450-ОП-07 | пар | 1695 | 455 | 489 | 525 | 424 | 465 | 112 | 133 | 1405 | 7,1 | 150/450 | |
1100-150/450-ОП-08 | пар | 1695 | 455 | 489 | 525 | 424 | 465 | 112 | 133 | 1405 | 7,1 | 150/450 | |
1100-150/450-ОП-09 | пар | 1695 | 455 | 510 | 525 | 424 | 465 | 112 | 133 | 1405 | 7,1 | 150/450 | |
1100-150/800-ОП | пар | 2365 | 455 | 651 | 530 | 800 | 825 | 112 | 133 | 1405 | 7,6 | 150/800 | |
1100-150/800-ОП-01 | пар | 2365 | 455 | 651 | 530 | 800 | 825 | 112 | 133 | 1405 | 7,6 | 150/800 | |
1100-150/800-ОП-02 | пар | 2365 | 455 | 658 | 530 | 800 | 825 | 112 | 133 | 1405 | 7,6 | 150/800 | 412,2 |
1100-150/800-ОП-03 | пар | 2365 | 455 | 650 | 530 | 800 | 825 | 112 | 133 | 1405 | 7,6 | 150/800 | |
1100-150/800-ОП-04 | пар | 2365 | 455 | 800 | 530 | 800 | 825 | 112 | 133 | 1405 | 7,6 | 150/800 | 800 |
1100-175/450-ОП | пар | 1738 | 455 | 491 | 525 | 424 | 465 | 112 | 133 | 1448 | 7,1 | 175/450 | |
1100-65/100-ОП | пар | 505 | 205 | 23,5 | 540 | 112 | 133 | 22 | 29 | 350 | 9,0 | 65/100 | |
1100-65/100-ОП-01 | пар | 505 | 205 | 23 | 540 | 112 | 133 | 22 | 29 | 350 | 9,0 | 65/100 | |
1100-65/100-ОП-02 | пар | 505 | 205 | 23 | 540 | 112 | 133 | 22 | 29 | 350 | 9,0 | 65/100 | |
1101-100/175-ОП | пар | 840 | 248 | 127 | 540 | 184 | 219 | 22 | 29 | 550 | 10,8 | 100/175 | |
1101-100/175-ОП-01 | пар | 840 | 248 | 127 | 540 | 184 | 219 | 22 | 29 | 550 | 10,8 | 100/175 | |
1101-100/200-ОП | пар | 1100 | 335 | 169 | 540 | 194 | 219 | 112 | 133 | 810 | 10,8 | 100/200 | |
1101-100/200-ОП-01 | пар | 1100 | 335 | 171 | 540 | 194 | 219 | 112 | 133 | 810 | 10,8 | 100/200 | |
1101-100/200-ОП-02 | пар | 1100 | 335 | 173 | 540 | 194 | 219 | 112 | 133 | 810 | 10,8 | 100/200 | |
1101-100/200-ОП-03 | пар | 1100 | 335 | 169 | 540 | 194 | 219 | 112 | 133 | 810 | 10,8 | 100/200 | |
1101-100/200-ОП-04 | пар | 1100 | 335 | 173 | 540 | 194 | 219 | 112 | 133 | 810 | 10,8 | 100/200 | |
1101-100/200-ОП-05 | пар | 1100 | 335 | 183 | 540 | 194 | 219 | 112 | 133 | 810 | 10,8 | 100/200 | |
1101-100/250-ОП | пар | 1210 | 360 | 199 | 540 | 248 | 273 | 112 | 133 | 920 | 10,8 | 100/250 | |
1101-100/250-ОП-01 | пар | 1210 | 360 | 197,4 | 540 | 248 | 273 | 112 | 133 | 920 | 10,8 | 100/250 | |
1101-100/250-ОП-02 | пар | 1210 | 360 | 194 | 540 | 248 | 273 | 112 | 133 | 920 | 10,8 | 100/250 | |
1101-100/250-ОП-03 | пар | 1210 | 360 | 196 | 560 | 248 | 273 | 112 | 133 | 920 | 13,7 | 100/250 | |
1101-100/350-ОП | пар | 1500 | 410 | 320 | 545 | 345 | 377 | 112 | 133 | 1210 | 13,7 | 100/350 | |
1101-100/350-ОП-01 | пар | 1500 | 410 | 400 | 545 | 345 | 377 | 112 | 133 | 1210 | 13,7 | 100/350 | 130 |
1101-100/350-ОП-02 | пар | 1500 | 410 | 400 | 545 | 345 | 377 | 112 | 133 | 1210 | 13,7 | 100/350 | |
1101-100/600-ОП | пар | 2175 | 455 | 615 | 540 | 610 | 635 | 112 | 133 | 1570 | 10,8 | 100/600 | 238,6 |
1101-100/800-ОП | пар | 2940 | 455 | 826 | 540 | 800 | 825 | 112 | 133 | 1985 | 10,8 | 100/800 | 125,6 |
1101-150/1000-ОП | пар | 2680 | 455 | 832 | 540 | 996 | 1020 | 112 | 133 | 1590 | 9,2 | 150/1000 | 412,2 |
1101-150/1000-ОП-01 | пар | 2680 | 455 | 930 | 540 | 996 | 1020 | 112 | 133 | 1590 | 9,2 | 150/1000 | 1400 |
1101-150/225-ОП | пар | 840 | 360 | 190 | 550 | 230 | 273 | 106 | 133 | 550 | 12,0 | 150/225 | |
1101-150/225-ОП-01 | пар | 840 | 360 | 220 | 550 | 230 | 273 | 106 | 133 | 550 | 12,0 | 150/225 | |
1101-150/300-ОП | пар | 1450 | 410 | 200 | 540 | 299 | 325 | 112 | 133 | 1200 | 10,8 | 150/300 | |
1101-150/350-ОП | пар | 1450 | 410 | 198 | 540 | 345 | 377 | 112 | 133 | 1200 | 10,8 | 150/350 | |
1101-150/350-ОП-01 | пар | 1450 | 410 | 220 | 540 | 345 | 377 | 112 | 133 | 1200 | 10,8 | 150/350 | |
1101-150/400-ОП | пар | 1400 | 455 | 312 | 530 | 390 | 426 | 112 | 133 | 1110 | 10,8 | 150/400 | |
1101-150/400-ОП-01 | пар | 1400 | 455 | 330 | 540 | 404 | 426 | 112 | 133 | 1110 | 10,8 | 150/400 | |
1101-150/450-ОП | пар | 1695 | 455 | 490 | 530 | 424 | 465 | 112 | 133 | 1405 | 10,8 | 150/450 | |
1101-150/450-ОП-01 | пар | 1695 | 455 | 488 | 530 | 424 | 465 | 112 | 133 | 1405 | 10,8 | 150/450 | |
1101-150/450-ОП-02 | пар | 1695 | 455 | 529 | 530 | 424 | 465 | 112 | 133 | 1405 | 10,8 | 150/450 | |
1101-150/450-ОП-03 | пар | 1695 | 455 | 485 | 530 | 424 | 465 | 112 | 133 | 1405 | 10,8 | 150/450 | |
1101-150/450-ОП-04 | пар | 1695 | 455 | 490 | 530 | 424 | 465 | 112 | 133 | 1405 | 10,8 | 150/450 | |
1101-150/450-ОП-05 | пар | 1695 | 455 | 489 | 530 | 424 | 465 | 112 | 133 | 1405 | 10,8 | 150/450 | |
1101-150/450-ОП-06 | пар | 1695 | 455 | 533,5 | 530 | 424 | 465 | 112 | 133 | 1405 | 10,8 | 150/450 | |
1101-150/600-ОП | пар | 2010 | 455 | 597 | 535 | 610 | 635 | 112 | 133 | 1400 | 8,5 | 150/600 | |
1101-150/600-ОП-01 | пар | 2010 | 455 | 596 | 535 | 610 | 635 | 112 | 133 | 1440 | 8,5 | 150/600 | |
1101-150/600-ОП-02 | пар | 2010 | 455 | 596 | 535 | 610 | 635 | 112 | 133 | 1440 | 8,5 | 150/600 | |
1101-150/600-ОП-03 | пар | 2010 | 455 | 681 | 535 | 610 | 635 | 112 | 133 | 1440 | 8,5 | 150/600 | 387 |
1101-150/600-ОП-04 | пар | 2010 | 455 | 626 | 535 | 610 | 635 | 112 | 133 | 1440 | 8,5 | 150/600 | |
1101-150/600-ОП-05 | пар | 2010 | 455 | 680 | 535 | 610 | 635 | 112 | 133 | 1440 | 8,5 | 150/600 | 433,9 |
1101-150/600-ОП-06 | пар | 2010 | 455 | 698 | 535 | 610 | 635 | 112 | 133 | 1440 | 9,0 | 150/600 | 920 |
1101-150/800-ОП | пар | 2365 | 455 | 694 | 535 | 800 | 825 | 112 | 133 | 1500 | 8,5 | 150/800 | |
1101-50/100-ОП | пар | 510 | 205 | 25,7 | 540 | 112 | 133 | 22 | 29 | 360 | 9,4 | 50/100 | |
1101-50/100-ОП-01 | пар | 510 | 205 | 25,7 | 540 | 112 | 133 | 22 | 29 | 360 | 9,4 | 50/100 | |
819-100/250-ОП | пар | 1630 | 290 | 177 | 540 | 254 | 273 | 20 | 32 | 565 | 10,0 | 100/250 | |
819-100/400-ОП | пар | 2352 | 380 | 496 | 540 | 400 | 426 | 20 | 32 | 1000 | 10,0 | 100/400 | |
819-100/600-ОП | пар | 1640 | 465 | 370 | 540 | 610 | 630 | 20 | 32 | 1410 | 10,0 | 100/600 | |
819-150/250-ОП | пар | 1420 | 290 | 158 | 540 | 254 | 273 | 20 | 32 | 345 | 10,0 | 150/250 | |
819-150/350-ОП | пар | 1815 | 355 | 352 | 540 | 345 | 377 | 20 | 32 | 770 | 10,0 | 150/350 | |
819-150/400-ОП | пар | 2120 | 380 | 484 | 540 | 400 | 426 | 20 | 32 | 755 | 10,0 | 150/400 | |
819-150/600-ОП | пар | 1435 | 465 | 354 | 540 | 610 | 630 | 20 | 32 | 1205 | 10,0 | 150/600 | |
819-150/800-ОП | пар | 1785 | 500 | 454 | 540 | 800 | 820 | 20 | 32 | 1400 | 10,0 | 150/800 | |
819-225/225-ОП | пар | 1165 | 290 | 165 | 540 | 234 | 273 | 20 | 32 | 60 | 10,0 | 225/225 | |
819-225/350-ОП | пар | 1520 | 335 | 317 | 540 | 345 | 377 | 20 | 32 | 435 | 10,0 | 225/350 | |
819-225/400-ОП | пар | 1820 | 380 | 462 | 540 | 400 | 426 | 20 | 32 | 470 | 10,0 | 225/400 | |
819-65/150-ОП | пар | 1150 | 365 | 76 | 540 | 112 | 133 | 20 | 32 | 320 | 10,0 | 65/150 | |
820-100/250-ОП | пар | 1630 | 290 | 177 | 570 | 254 | 273 | 20 | 32 | 565 | 14,0 | 100/250 | |
820-100/600-ОП | пар | 1640 | 465 | 374 | 570 | 610 | 630 | 20 | 32 | 1410 | 14,0 | 100/600 | |
820-175/1000-ОП | пар | 1915 | 500 | 580 | 570 | 996 | 1020 | 20 | 32 | 1285 | 14,0 | 175/1000 | |
820-175/225-ОП | пар | 1420 | 290 | 224 | 570 | 234 | 273 | 20 | 32 | 330 | 14,0 | 175/225 | |
820-175/400-ОП | пар | 2105 | 380 | 520 | 570 | 400 | 426 | 20 | 32 | 780 | 14,0 | 175/400 | |
820-175/450-ОП | пар | 2555 | 390 | 672 | 570 | 424 | 465 | 20 | 32 | 1245 | 14,0 | 175/450 | |
820-250/250-ОП | пар | 1150 | 320 | 360 | 570 | 251 | 325 | 20 | 32 | 45 | 14,0 | 250/250 | |
820-50/100-ОП | пар | 1435 | 225 | 63 | 570 | 112 | 133 | 20 | 32 | 270 | 14,0 | 50/100 | |
827-100/200-ОП | пар | 1100 | 550 | 140 | 545 | 184 | 219 | 20 | 32 | 350 | 4,1 | 100/200 | |
827-150/250-ОП | пар | 1500 | 604 | 187 | 545 | 248 | 273 | 20 | 32 | 320 | 4,1 | 150/250 | |
827-150/250-ОП-01 | пар | 1500 | 604 | 230 | 545 | 248 | 273 | 20 | 32 | 320 | 9,8 | 150/250 | |
827-150/250-ОП-02 | пар | 1500 | 604 | 230 | 545 | 248 | 273 | 20 | 32 | 320 | 9,8 | 150/250 | |
827-150/400-ОП | пар | 2340 | 379 | 594 | 545 | 390 | 426 | 20 | 32 | 925 | 4,1 | 150/400 | |
827-150/400-ОП-01 | пар | 2280 | 379 | 596 | 545 | 410 | 426 | 20 | 32 | 925 | 4,1 | 150/400 | 175 |
827-150/400-ОП-02 | пар | 2280 | 379 | 596 | 540 | 410 | 426 | 20 | 32 | 925 | 9,8 | 150/400 | |
827-175/175-ОП | пар | 1200 | 278 | 142 | 540 | 184 | 219 | 20 | 32 | 45 | 9,8 | 175/175 | |
827-250/250-ОП | пар | 1200 | 608 | 157 | 545 | 248 | 273 | 20 | 32 | 45 | 4,1 | 250/250 | |
827-250/350-ОП | пар | 1920 | 712 | 399 | 545 | 345 | 377 | 20 | 32 | 535 | 4,1 | 250/350 | |
827-350/350-ОП | пар | 1220 | 712 | 260 | 545 | 345 | 377 | 20 | 32 | 45 | 4,1 | 350/350 | |
827-400/400-ОП | пар | 1200 | 593,5 | 328 | 545 | 390 | 426 | 20 | 32 | 50 | 4,1 | 400/400 | |
827-450/450-ОП | пар | 1500 | 800 | 469 | 545 | 424 | 465 | 20 | 32 | 45 | 4,1 | 450/450 | |
863-350-ОП | пар | 430 | 510 | 122,4 | 545 | 345 | 377 | 112 | 133 | 230 | 4,1 | 350/350 | |
863-350-ОП-01 | пар | 430 | 510 | 122,4 | 545 | 345 | 377 | 112 | 133 | 230 | 4,1 | 350/350 | |
863-350/450-ОП | пар | 880 | 510 | 220 | 545 | 424 | 465 | 112 | 133 | 220 | 4,1 | 350/450 | |
863-450/700-ОП | пар | 1460 | 740 | 361 | 460 | 704 | 728 | 112 | 133 | 250 | 2,2 | 450/700 | |
865-450-ОП | пар | 650 | 605 | 206 | 545 | 424 | 465 | 112 | 133 | 270 | 4,1 | 450/450 | |
865-450-ОП-01 | пар | 650 | 605 | 226 | 545 | 424 | 465 | 112 | 133 | 270 | 4,1 | 450/450 | |
891-450/700-ОП | пар | 1410 | 830 | 362 | 440 | 702 | 724 | 112 | 133 | 675 | 2,0 | 450/700 | |
891-450/700-ОП-01 | пар | 1410 | 830 | 400 | 440 | 702 | 724 | 112 | 133 | 675 | 2,0 | 450/700 | |
950-600/900-ОП | пар | 890 | 455 | 421 | 440 | 892 | 920 | 112 | 133 | 250 | 2,2 | 600/900 | |
955-100/200-ОП | пар | 1300 | 337 | 180 | 530 | 195 | 219 | 20 | 32 | 360 | 7,6 | 100/200 | |
955-100/200-ОП-01 | пар | 1300 | 337 | 180 | 530 | 195 | 219 | 20 | 32 | 360 | 7,6 | 100/200 | |
955-100/350-ОП | пар | 1920 | 710 | 368 | 500 | 345 | 377 | 20 | 32 | 800 | 13,7 | 100/350 | |
955-150/350-ОП | пар | 1950 | 710 | 403,3 | 530 | 345 | 377 | 20 | 32 | 810 | 7,6 | 150/350 | |
955-65/150-ОП | пар | 900 | 218 | 142 | 530 | 142 | 159 | 20 | 32 | 243 | 7,6 | 65/150 |
