Назначение: форсунки предназначены для распыления охлаждающей воды, применяются в составе охладителей пара ОУ, РОУ, БРОУ.

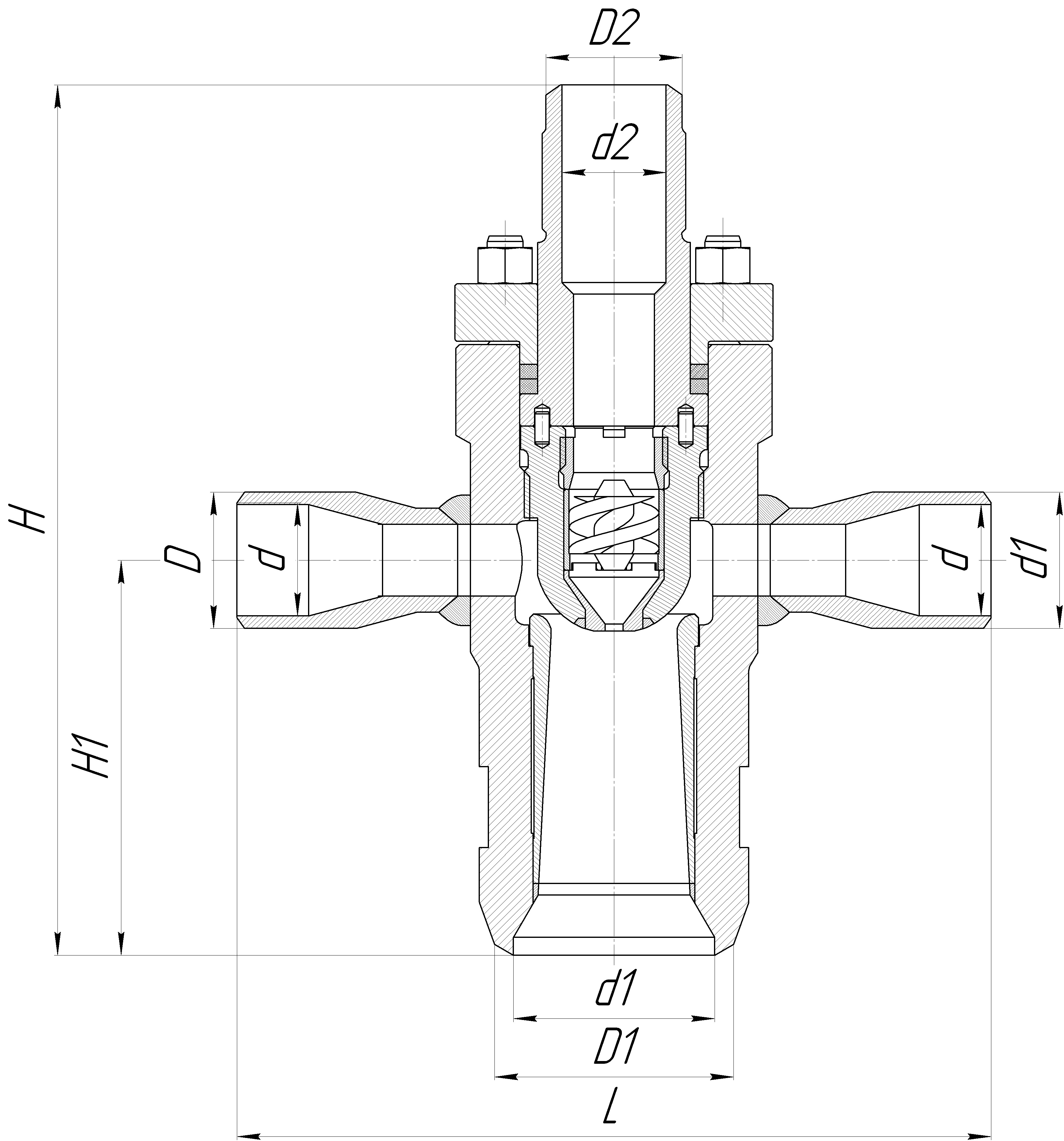

Комбинированная пароводяная форсунка типа 1431-100/65-Ф предназначена для распыления охлаждающей воды с помощью парового потока и получения пароводяной смеси для впрыска в охладитель пара БРОУ.
Особенности: Два исполнения форсунки отличаются наличием во входных патрубках дроссельных шайб, предназначенных для снижения давления пара.

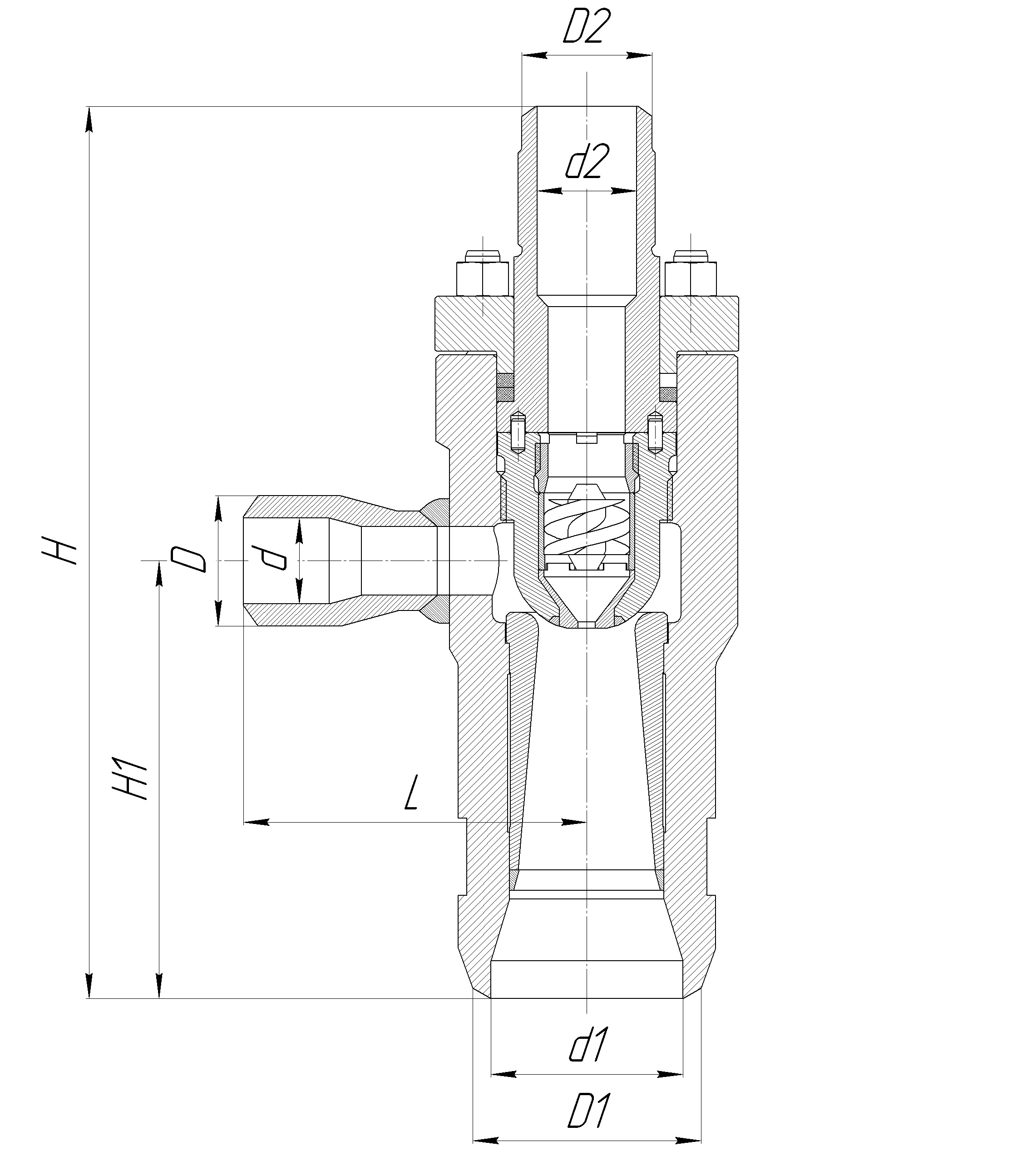

Пароводяная форсунка с односторонним подводом пара 1415-100/50-Ф конструктивно аналогична форсунке 1431-100/65-Ф.
Форсунки серии 1415-100/50-Ф, кроме базового исполнения, имеют исполнения -01…-23.
Форсунки серии 1431-100/65-Ф, кроме базового исполнения, имеют исполнения -01, -02.
Исполнения форсунок выбирают по результатам теплогидравлического расчета.

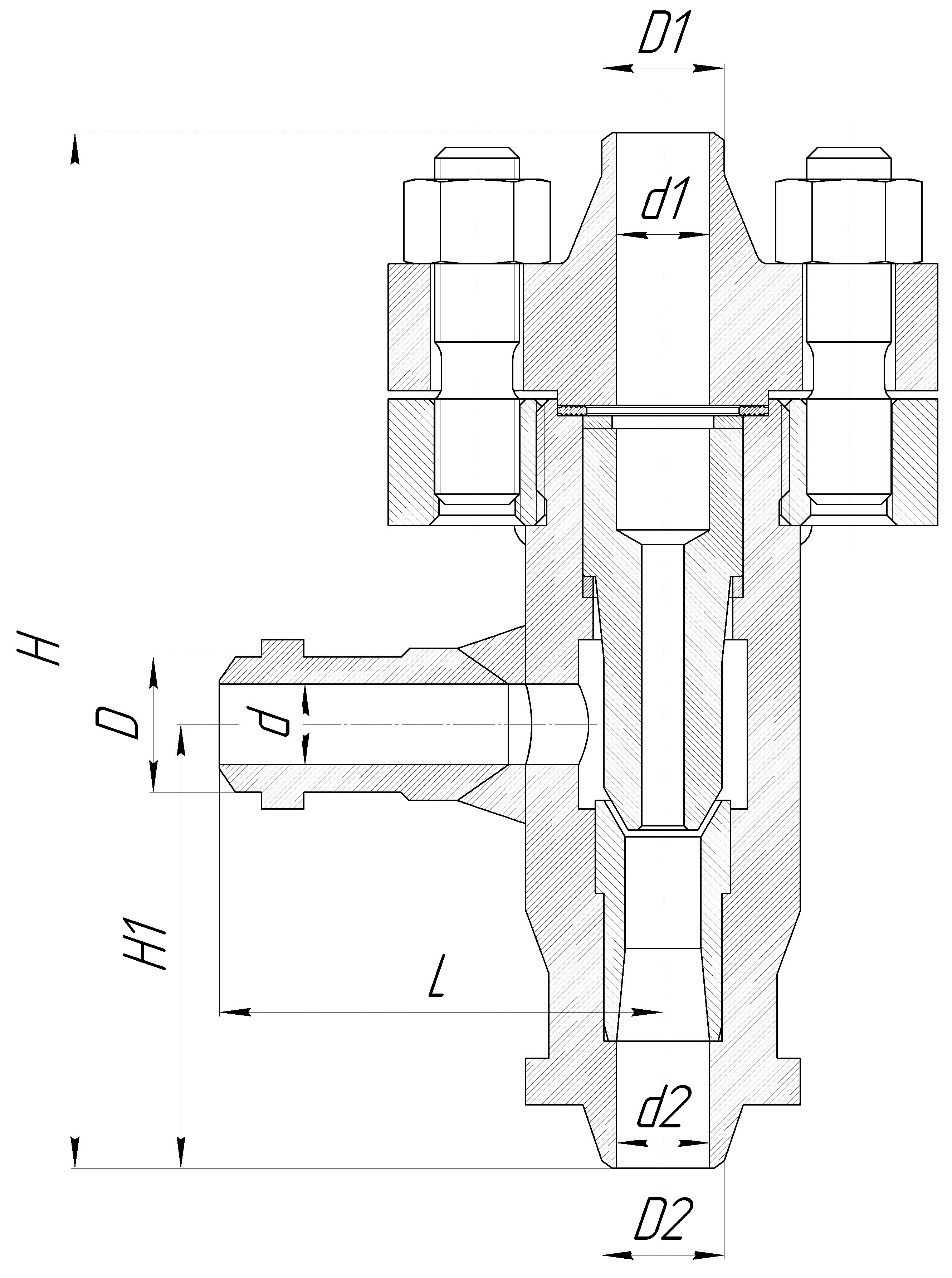

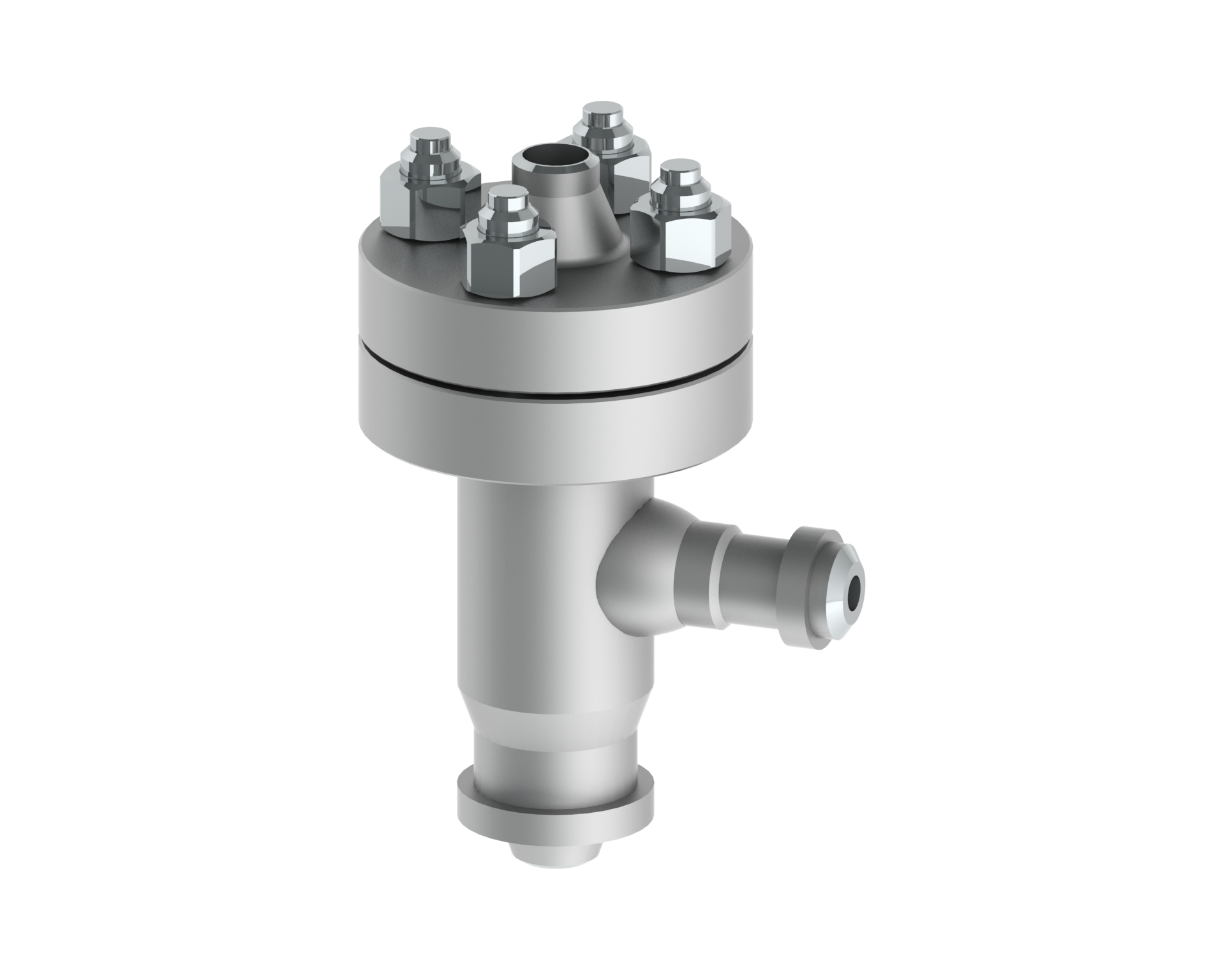

Наряду с центробежными форсунками применяются пароводяные форсунки струйного типа 1100-20-Ф, 1100-20-Ф-01.
Присоединение к трубопроводу: под сварку.
Материал корпуса: сталь 12Х1МФ
Для просмотра смахните вбок
| Обозначение изделия | DN, мм | D1, мм | D2, мм | L, мм | Масса, кг | Н, мм | Н1, мм | D, мм | Давление пара, МПа | Температура пара, °С | Давление воды, МПа | Температура воды, °С |
| 1100-20-Ф … -01 | 20/20 | 2229 | 2229 | 107 | 10,9 | 248 | 105 | 19 | 13,7 | 560 | 23,5 | 250 |
| 1415-100/50-Ф | 100/50 | 106133 | 5876 | 200 | 64,9 | 500 | 255 | 50 | 13,7 | 560 | 23,5 | 250 |
| 1415-100/50-Ф-01 … -30 | 100/50 | 112133 | 5876 | 200 | 64,5…65,3 | 500 | 255 | 50 | 13,7 | 560 | 23,5 | 250 |
| 1431-100/65-Ф … -02 | 100/65 | 112133 | 5876 | 418 | 63,7 | 487 | 220 | 62 | 9,8 | 540 | 23,5 | 250 |
