Устройства для герметичного перекрытия трубопроводов воды и пара. Могут применяться только для включения или отключения трубопровода. Использование задвижек в качестве регулирующих устройств не допускается.

Присоединение к трубопроводу: под сварку.

Направление подачи рабочей среды: любое.

Герметичность затвора: по классу В, С ГОСТ 9544-2015.

Климатическое исполнение: У, Т по ГОСТ 15150-69.

Категория размещения: 1, 2, 3 по ГОСТ 15150-69.

Усилие на маховике: не более 350 Н.

При заказе клапанов с электроприводом необходимо указывать требуемые характеристики привода.

Варианты электроприводов: возможна поставка оборудования с приводами других производителей, а также во взрывозащищенном исполнении (см. раздел «Электроприводы»).

По просьбе заказчика возможно специальное исполнение с учетом специфических условий работы задвижки.

При заказе необходимо указывать наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69.

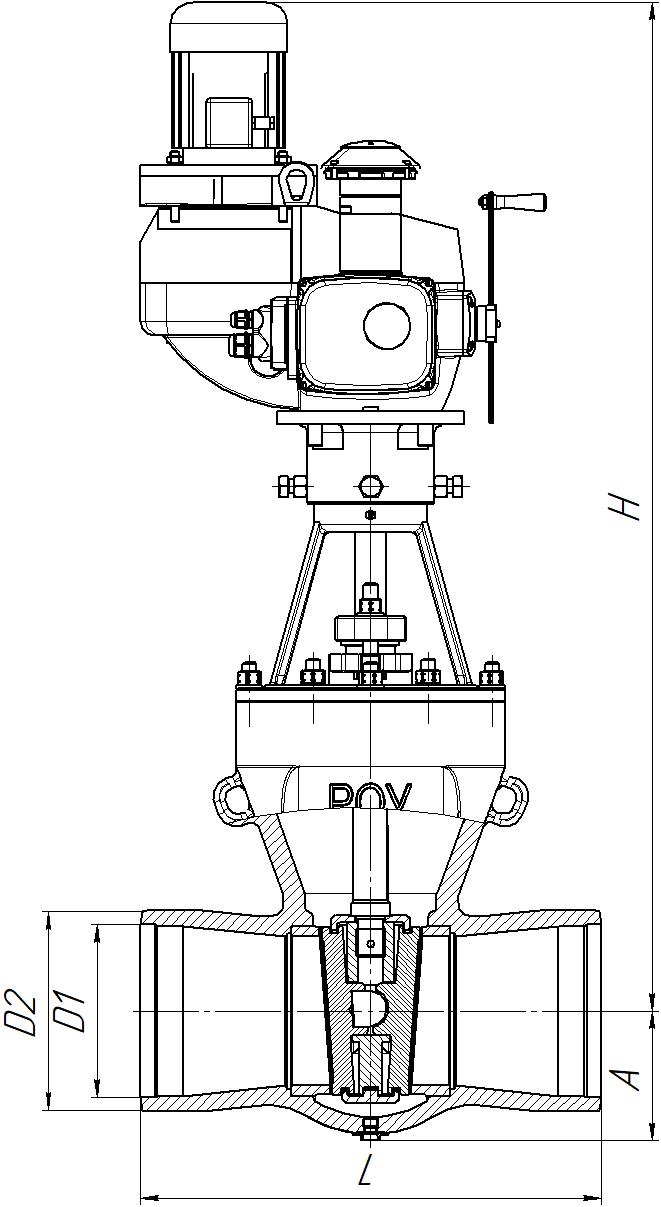

Задвижки типа 2с-ЭЧ-3, 2с-ЭЧ-4, 2с-ЭЧ-5 с электроприводом

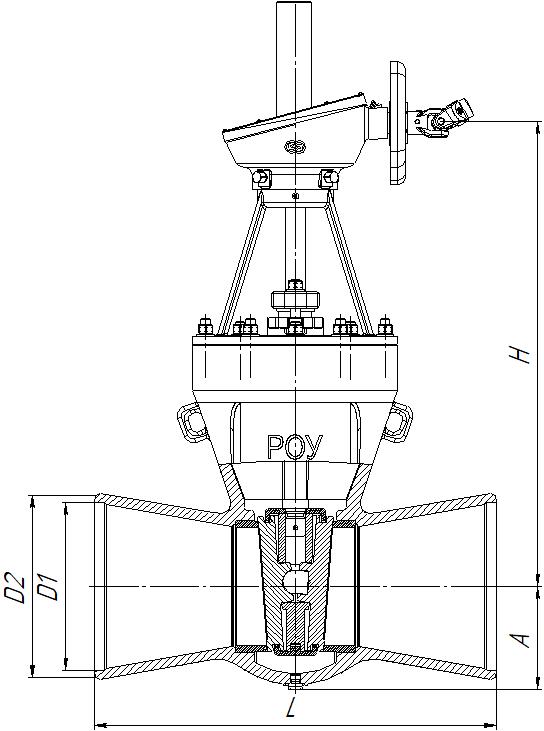

Задвижки типа 2с-25

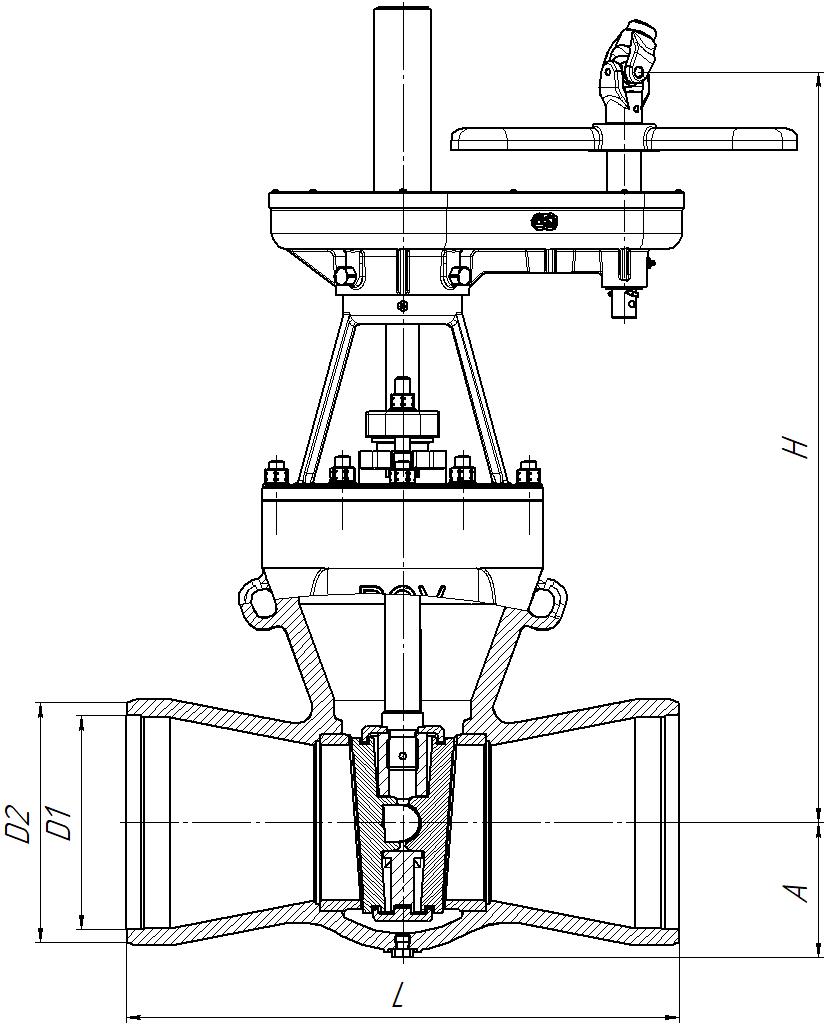

Задвижки типа 2с-26, 2с-28

Задвижки типа 2с-27, 2с-29

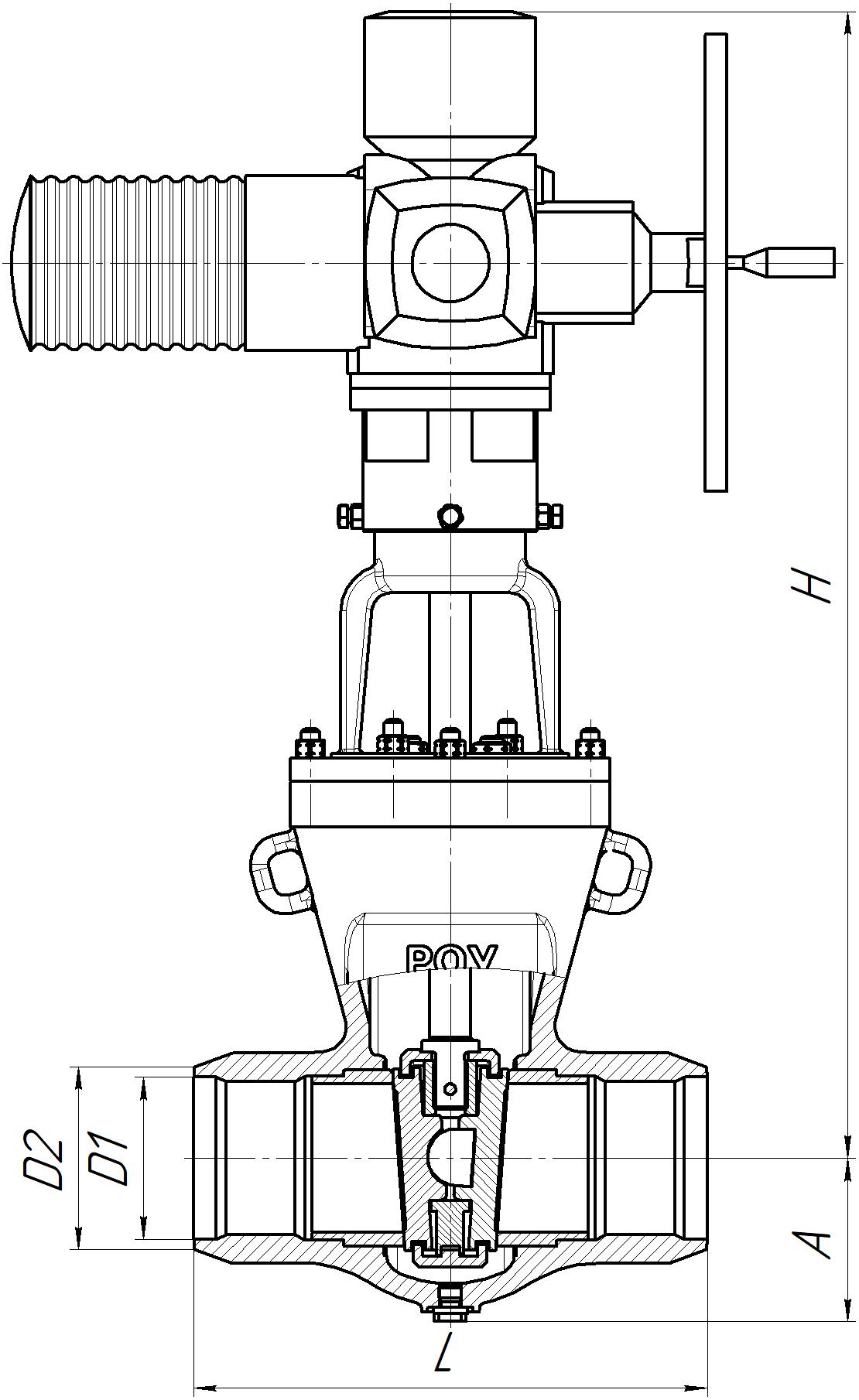

Задвижки типа 2с-27, 2с-29 с электроприводом ЭД

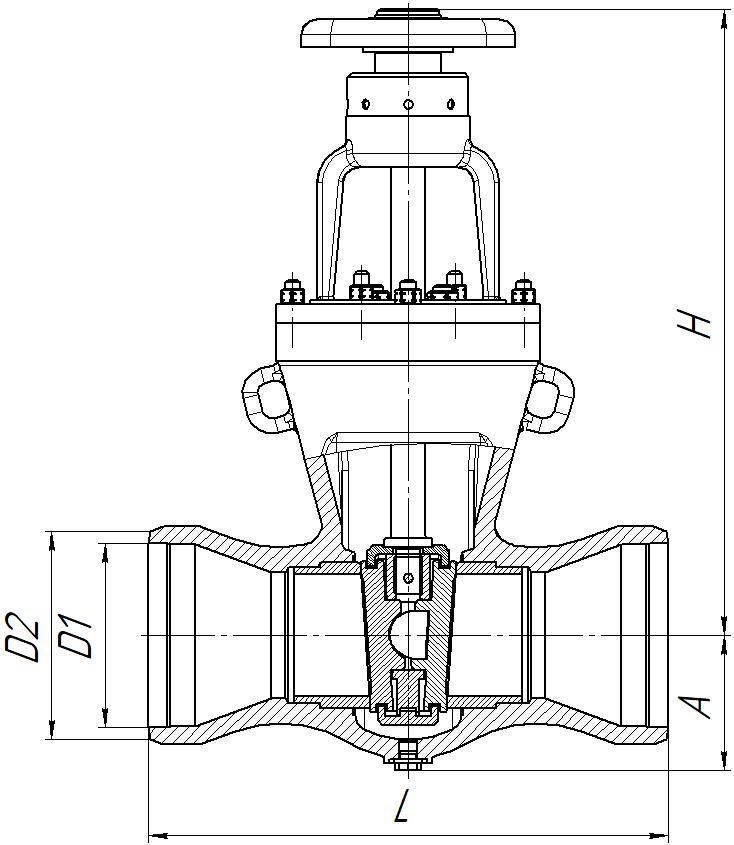

Задвижки типа 2с-32, 2с-35

Для просмотра смахните вбок

Обозначение изделия	DN, мм	Рабочая среда	Материал корпуса	Кол-во оборотов	Рабочий ход, мм	Способ управления	D1, мм	D2, мм	L, мм	H, мм	А, мм	Полная масса, кг	Привод	Мощность привода, кВт	Время полного хода, сек	Масса без привода, кг
2с-32-1	80	вода-пар	20ГСЛ	15,4	92	М	77	90	350	488	103	74
2с-31-1	80	вода-пар	20ГСЛ	15,4	92	К	77	90	350	430	103	95	Редуктор 2:1
2с-30-1	80	вода-пар	20ГСЛ	15,4	92	Ц	77	90	350	643	103	94	Редуктор 2:1
2с-31-1Э	80	вода-пар	20ГСЛ	15,4	92		77	90	350	720	103	219	792-Э-0а-04	1,32	46	75
2с-31-1ЭД	80	вода-пар	20ГСЛ	15,4	92	Э	77	90	350	8091209	103	128142	AUMA SA 14.6-F14-C38Sipos 2SA5053-3DE00-3AA4	1,65,5	2931	75
2с-31-1ЭМ	80	вода-пар	20ГСЛ	15,4	92	Э	77	90	350	933	103	128	Н-Б1-08 У2	1,32	37	75
2с-31-1ЭН	80	вода-пар	20ГСЛ	15,4	92	Э	77	90	350	870	103	113	ЭП-З-300-25-Б1-О-А-У1	0,75	37	75
2с-31-1ЭЧ	80	вода-пар	20ГСЛ	15,4	92	Э	77	90	350	1140	103	115	ПЭМ-Б2М У2	0,55	37	75
2с-35-1	80	вода-пар	20ГСЛ	15,4	92	М	81	90	350	488	103	74
2с-34-1	80	вода-пар	20ГСЛ	15,4	92	К	81	90	350	430	103	95	Редуктор 2:1
2с-33-1	80	вода-пар	20ГСЛ	15,4	92	Ц	81	90	350	643	103	94	Редуктор 2:1
2с-34-1Э	80	вода-пар	20ГСЛ	15,4	92	Э	81	90	350	720	103	219	792-Э-0а-04	1,32	46	75
2с-34-1ЭД	80	вода-пар	20ГСЛ	15,4	92	Э	81	90	350	8091209	103	128142	AUMA SA 14.6-F14-C38Sipos 2SA5053-3DE00-3AA4	1,65,5	2931	75
2с-34-1ЭМ	80	вода-пар	20ГСЛ	15,4	92	Э	81	90	350	933	103	128	Н-Б1-08 У2	1,32	37	75
2с-34-1ЭН	80	вода-пар	20ГСЛ	15,4	92	Э	81	90	350	870	103	113	ЭП-З-300-25-Б1-О-А-У1	0,75	37	75
2с-34-1ЭЧ	80	вода-пар	20ГСЛ	15,4	92	Э	81	90	350	1140	103	115	ПЭМ-Б2М У2	0,55	37	75
2с-32-2	100	вода-пар	20ГСЛ	15,4	92	М	93	111	350	488	103	74
2с-31-2	100	вода-пар	20ГСЛ	15,4	92	К	93	111	350	430	103	95	Редуктор 2:1
2с-30-2	100	вода-пар	20ГСЛ	15,4	92	Ц	93	111	350	643	103	94	Редуктор 2:1
2с-31-2Э	100	вода-пар	20ГСЛ	15,4	92	Э	93	111	350	720	103	219	792-Э-0а-04	1,32	46	75
2с-31-2ЭД	100	вода-пар	20ГСЛ	15,4	92	Э	93	111	350	8091209	103	128142	AUMA SA 14.6-F14-C38Sipos 2SA5053-3DE00-3AA4	1,65,5	2931	75
2с-31-2ЭМ	100	вода-пар	20ГСЛ	15,4	92	Э	93	111	350	933	103	128	Н-Б1-08 У2	1,32	37	75
2с-31-2ЭН	100	вода-пар	20ГСЛ	15,4	92	Э	93	111	350	870	103	113	ЭП-З-300-25-Б1-О-А-У1	0,75	37	75
2с-31-2ЭЧ	100	вода-пар	20ГСЛ	15,4	92	Э	93	111	350	1140	103	115	ПЭМ-Б2М У2	0,55	37	75
2с-35-2	100	вода-пар	20ГСЛ	15,4	92	М	97	111	350	488	103	74
2с-33-2	100	вода-пар	20ГСЛ	15,4	92	Ц	97	111	350	643	103	94	Редуктор 2:1
2с-34-2	100	вода-пар	20ГСЛ	15,4	92	К	97	111	350	430	103	95	Редуктор 2:1
2с-34-2Э	100	вода-пар	20ГСЛ	15,4	92	Э	97	111	350	720	103	219	792-Э-0а-04	1,32	46	75
2с-34-2ЭД	100	вода-пар	20ГСЛ	15,4	92	Э	97	111	350	8091209	103	128142	AUMA SA 14.6-F14-C38Sipos 2SA5053-3DE00-3AA4	1,65,5	2931	75
2с-34-2ЭМ	100	вода-пар	20ГСЛ	15,4	92	Э	97	111	350	933	103	128	Н-Б1-08 У2	1,32	37	75
2с-34-2ЭН	100	вода-пар	20ГСЛ	15,4	92	Э	97	111	350	870	103	113	ЭП-З-300-25-Б1-О-А-У1	0,75	37	75
2с-34-2ЭЧ	100	вода-пар	20ГСЛ	15,4	92	Э	97	111	350	1140	103	115	ПЭМ-Б2М У2	0,55	37	75
2с-25-1	150	вода-пар	20ГСЛ	21	126	М	142	160	450	661	148	153
2с-29-1	150	вода-пар	20ГСЛ	21	126	К	142	160	450	603	148	169	Редуктор 3:1
2с-28-1	150	вода-пар	20ГСЛ	21	126	Ц	142	160	450	816	148	167	Редуктор 3:1
2с-Э-1	150	вода-пар	20ГСЛ	21	126	Э	142	160	450	865	148	231	792-Э-0а-04	1,32	46	138
2с-ЭД-1	150	вода-пар	20ГСЛ	21	126	Э	142	160	450	9831383	148	205187	AUMA SA 14.6-F14-C38Sipos 2SA5053-3DE00-3AA4	1,65,5	4045	150
2с-ЭМ-1	150	вода-пар	20ГСЛ	21	126	Э	142	160	450	1107	148	203	Н-Б1-08 У2	1,32	51	150
2с-ЭН-1	150	вода-пар	20ГСЛ	21	126	Э	142	160	450	1004	148	188	ЭП-З-300-25-Б1-О-А-У1	0,75	51	150
2с-ЭЧ-1	150	вода-пар	20ГСЛ	21	126	Э	142	160	450	1314	148	191	ПЭМ-Б2М У2	0,55	51	150
2с-25-1Н	150	вода-пар	20ГСЛ	21	126	М	147	160	450	661	148	153
2с-27-1	150	вода-пар	20ГСЛ	21	126	К	147	160	450	603	148	169	Редуктор 3:1
2с-26-1	150	вода-пар	20ГСЛ	21	126	Ц	147	160	450	816	148	167	Редуктор 3:1
2с-27-1Э	150	вода-пар	20ГСЛ	21	126	Э	147	160	450	865	148	231	792-Э-0а-04	1,32	46	138
2с-27-1ЭМ	150	вода-пар	20ГСЛ	21	126	Э	147	160	450	1004	148	203	Н-Б1-08 У2	1,32	51	150
2с-27-1ЭД	150	вода-пар	20ГСЛ	21	126	Э	147	160	450	10041383	148	205187	AUMA SA 14.6-F14-C38Sipos 2SA5053-3DE00-3AA4	1,65,5	4045	150
2с-27-1ЭН	150	вода-пар	20ГСЛ	21	126	Э	147	160	450	1004	148	188	ЭП-З-300-25-Б1-О-А-У1	0,75	51	150
2с-27-1ЭЧ	150	вода-пар	20ГСЛ	21	126	Э	147	160	450	1467	148	191	ПЭМ-Б2М У2	0,55	51	150
2с-25-2	200	вода-пар	20ГСЛ	21	126	М	195	220	550	661	148	177
2с-29-2Н	200	вода-пар	20ГСЛ	21	126	К	195	220	550	603	148	195	Редуктор 3:1
2с-28-2Н	200	вода-пар	20ГСЛ	21	126	Ц	195	220	550	816	148	193	Редуктор 3:1
2с-Э-2	200	вода-пар	20ГСЛ	21	126	Э	195	220	550	865	148	260	792-Э-0а-04	1,32	46	168
2с-ЭД-2	200	вода-пар	20ГСЛ	21	126	Э	195	220	550	9831324	148	230242	AUMA SA 14.6-F14-C38Sipos 2SA5053-3DE00-3AA4	1,65,5	4045	175
2с-ЭМ-2	200	вода-пар	20ГСЛ	21	126	Э	195	220	550	1107	148	228	Н-Б1-08 У2	1,32	51	175
2с-ЭН-2	200	вода-пар	20ГСЛ	21	126	Э	195	220	550	1004	148	213	ЭП-З-300-25-Б1-О-А-У1	0,75	51	175
2с-ЭЧ-2	200	вода-пар	20ГСЛ	21	126	Э	195	220	550	1314	148	216	ПЭМ-Б2М У2	0,55	51	175
2с-25-2Н	200	вода-пар	20ГСЛ	21	126	М	203	220	550	661	148	177
2с-27-2Н	200	вода-пар	20ГСЛ	21	126	К	203	220	550	603	148	195	Редуктор 3:1
2с-26-2Н	200	вода-пар	20ГСЛ	21	126	Ц	203	220	550	816	148	193	Редуктор 3:1
2с-27-2Э	200	вода-пар	20ГСЛ	21	126	Э	203	220	550	865	148	260	792-Э-0а-04	1,32	46	168
2с-27-2ЭД	200	вода-пар	20ГСЛ	21	126	Э	203	220	550	9831324	148	230242	AUMA SA 14.6-F14-C38Sipos 2SA5053-3DE00-3AA4	1,65,5	4045	175
2с-27-2ЭМ	200	вода-пар	20ГСЛ	21	126	Э	203	220	550	1107	148	228	Н-Б1-08 У2	1,32	51	175
2с-27-2ЭН	200	вода-пар	20ГСЛ	21	126	Э	203	220	550	1004	148	213	ЭП-З-300-25-Б1-О-А-У1	0,75	51	175
2с-27-2ЭЧ	200	вода-пар	20ГСЛ	21	126	Э	203	220	550	1314	148	216	ПЭМ-Б2М У2	0,55	51	175
2с-29-3Н	250	вода-пар	20ГСЛ	27	216	К	244	280	650	856	189	341	Редуктор 3:1
2с-28-3Н	250	вода-пар	20ГСЛ	27	216	Ц	244	280	650	1017	189	360	Редуктор 3:1
2с-Э-3	250	вода-пар	20ГСЛ	27	216	Э	244	280	650	1150	189	455	793-Э-0-04	3,2	73	314
2с-ЭД-3	250	вода-пар	20ГСЛ	27	216	Э	244	280	650	11651617	189	400456	AUMA SA 16.2-F16-C47Sipos 2SA5075-3BE00-3AA4	35,5	5181	314
2с-ЭМ-3	250	вода-пар	20ГСЛ	27	216	Э	244	280	650	1525	189	472	Н-Г-11 У2	4,25	81	314
2с-ЭН-3	250	вода-пар	20ГСЛ	27	216	Э	244	280	650	1419	189	417	ГИЮМ.303344.001-06 УХЛ3	5,5	81	314
2с-ЭЧ-3	250	Вода-пар	20ГСЛ	27	216	Э	244	280	650	1510	189	430	ПЭМ-В64 1500 25 36 М У1	4	65	314
2с-27-3Н	250	вода-пар	20ГСЛ	27	216	К	254	280	650	856	189	341	Редуктор 3:1
2с-26-3Н	250	вода-пар	20ГСЛ	27	216	Ц	254	280	650	1017	189	360	Редуктор 3:1
2с-27-3Э	250	вода-пар	20ГСЛ	27	216	Э	254	280	650	1150	189	435	793-Э-0-04	3,2	73	314
2с-27-3ЭД	250	вода-пар	20ГСЛ	27	216	Э	254	280	650	11651617	189	400456	AUMA SA 16.2-F16-C47Sipos 2SA5075-3BE00-3AA4	35,5	5181	314
2с-27-3ЭМ	250	вода-пар	20ГСЛ	27	216	Э	254	280	650	1525	189	472	Н-Г-11 У2	4,25	81	314
2с-27-3ЭН	250	вода-пар	20ГСЛ	27	216	Э	254	280	650	1419	189	417	ГИЮМ.303344.001-06 УХЛ3	5,5	81	314
2с-27-3ЭЧ	250	вода-пар	20ГСЛ	27	216	Э	254	280	650	1510	189	430	ПЭМ-В64 1500 25 36 М У1	4	65	314
2с-29-4Н	300	вода-пар	20ГСЛ	27	216	К	290	325	750	856	188	378	Редуктор 3:1
2с-28-4Н	300	вода-пар	20ГСЛ	27	216	Ц	290	325	750	1018	188	397	Редуктор 3:1
2с-Э-4	300	вода-пар	20ГСЛ	27	216	Э	290	325	750	1150	188	472	793-Э-0-04	3,2	73	351
2с-ЭД-4	300	вода-пар	20ГСЛ	27	216	Э	290	325	750	11651620	188189	437493	AUMA SA 16.2-F16-C47Sipos 2SA5075-3BE00-3AA4	35,5	5158	351
2с-ЭМ-4	300	вода-пар	20ГСЛ	27	216	Э	290	325	750	1525	188	509	Н-Г-11 У2	4,25	81	351
2с-ЭН-4	300	вода-пар	20ГСЛ	27	216	Э	290	325	750	1419	188	454	ГИЮМ.303344.001-06 УХЛ3	5,5	81	351
2с-ЭЧ-4	300	вода-пар	20ГСЛ	27	216	Э	290	325	750	1510	189	467	ПЭМ-В64 1500 25 36 М У1	4	65	351
2с-27-4Н	300	вода-пар	20ГСЛ	27	216	К	303	325	750	856	189	378	Редуктор 3:1
2с-26-4Н	300	вода-пар	20ГСЛ	27	216	Ц	303	325	750	1017	189	397	Редуктор 3:1
2с-27-4Э	300	вода-пар	20ГСЛ	27	216	Э	303	325	750	1150	189	472	793-Э-0-04	3,2	73	351
2с-27-4ЭД	300	вода-пар	20ГСЛ	27	216	Э	303	325	750	11651620	189	437493	AUMA SA 16.2-F16-C47Sipos 2SA5075-3BE00-3AA4	35,5	5158	351
2с-27-4ЭМ	300	вода-пар	20ГСЛ	27	216	Э	303	325	750	1525	189	509	Н-Г-11 У2	4,25	81	351
2с-27-4ЭН	300	вода-пар	20ГСЛ	27	216	Э	303	325	750	1419	189	454	ГИЮМ.303344.001-06 УХЛ3	5,5	81	351
2с-27-4ЭЧ	300	вода-пар	20ГСЛ	27	216	Э	303	325	750	1510	189	467	ПЭМ-В64 1500 25 36 М У1	4	65	351
2с-27-5Н	350	вода-пар	20ГСЛ	32	256	К	354	386	850	981	223	471	Редуктор 3:1
2с-26-5Н	350	вода-пар	20ГСЛ	32	256	Ц	354	386	850	1143	223	490	Редуктор 3:1
2с-Э-5	350	вода-пар	20ГСЛ	32	256	Э	354	386	850	1185	223	563	793-Э-0-04	3,2	87	442
2с-ЭД-5	350	вода-пар	20ГСЛ	32	256	Э	354	386	850	12911636	223	522584	AUMA SA 16.2-F16-C47Sipos 2SA5075-3BE00-3AA4	35,5	5190	442
2с-ЭМ-5	350	вода-пар	20ГСЛ	32	256	Э	354	386	850	1651	223	607	Н-Г-11 У2	4,25	81	442
2с-ЭН-5	350	вода-пар	20ГСЛ	32	256	Э	354	386	850	1545	223	524	ГИЮМ.303344.001-06 УХЛ3	5,5	81	442
2с-ЭЧ-5	350	вода-пар	20ГСЛ	32	256	Э	354	386	850	1636	223	540	ПЭМ-В64 1500 25 36 М У1	4	65	442
2с-350-10-450-КЗ	350	вода-пар	20ГСЛ	32	256	К	352	388	850	1237	223	471	Редуктор 3:1
2с-350-10-450-ЦЗ	350	вода-пар	20ГСЛ	32	256	Ц	352	388	850	1007	223	490	Редуктор 3:1
2с-350-10-450-ЭД	350	вода-пар	20ГСЛ	32	256	Э	352	388	850	15181620	223	522584	AUMA SA 16.2-F16-C47Sipos 2SA5086-3AE00-3AA4	34,25	70225	442
2с-350-10-450-ЭМ	350	вода-пар	20ГСЛ	32	256	Э	352	388	850	1657	223	607	Н-Г-11 У2	8,5	56	442
2с-350-10-450-ЭН	350	вода-пар	20ГСЛ	32	256	Э	352	388	850	1460	223	524	ГИЮМ.303344.001-06 УХЛ3	5,5	113	442
2с-400-10-450-КЗ	400	вода-пар	20ГСЛ	54	430	К	390	440	1000	1760	345	2115	Редуктор 3:1			2027
2с-400-10-450-ЦЗ	400	вода-пар	20ГСЛ	54	430	Ц	390	440	1000	1906	345	2145	Редуктор 3:1			2027
2с-400-10-450-ЭД	400	вода-пар	20ГСЛ	54	430	Э	390	440	1000	21042835	345	21802196	AUMA SA 14.6 / GK 25.2-F25-C64Sipos 2SA5086-3AE00-3AA4	3,35,5	101324	20672062
2с-400-10-450-ЭМ	400	вода-пар	20ГСЛ	54	430	Э	390	440	1000	2348	345	2272	Н-Г-15 У2	8,5	81	2062
2с-400-10-450-ЭН	400	вода-пар	20ГСЛ	54	430	Э	390	440	1000	2242	345	2172	ГИЮМ.303344.001-06 УХЛ3	5,5	162	2062
2с-450-10-450-КЗ	450	вода-пар	20ГСЛ	54	430	К	424	480	1000	1760	345	2166	Редуктор 3:1			2078
2с-450-10-450-ЦЗ	450	вода-пар	20ГСЛ	54	430	Ц	424	480	1000	1906	345	2196	Редуктор 3:1			2078
2с-450-10-450-ЭД	450	вода-пар	20ГСЛ	54	430	Э	424	480	1000	21042835	345	22312347	AUMA SA 14.6 / GK 25.2-F25-C64Sipos 2SA5086-3AE00-3AA4	3,35,5	101324	21182213
2с-450-10-450-ЭМ	450	вода-пар	20ГСЛ	54	430	Э	424	480	1000	2348	345	2423	Н-Г-15 У2	8,5	81	2213
2с-450-10-450-ЭН	450	вода-пар	20ГСЛ	54	430	Э	424	480	1000	2242	345	2323	ГИЮМ.303344.001-06 УХЛ3	5,5	162	2213
