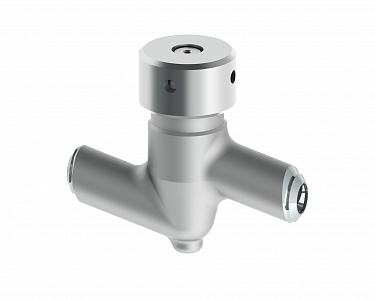

Назначение: клапаны применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.
Принцип работы: в рабочем состоянии под воздействием потока рабочей среды клапан обратный открыт, при отсутствии движения рабочей среды или при действии потока в обратном направлении клапан закрывается.
Установка: крышкой вверх, только на горизонтальных участках трубопроводов в местах, удобных для обслуживания.
Направление потока рабочей среды: под золотник.
Корпус и затвор имеют уплотнительную наплавку из материала на основе хромоникелевых сплавов.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: по классу D ГОСТ 9544-2015.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
При заказе необходимо указывать наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69.
Для просмотра смахните вбок

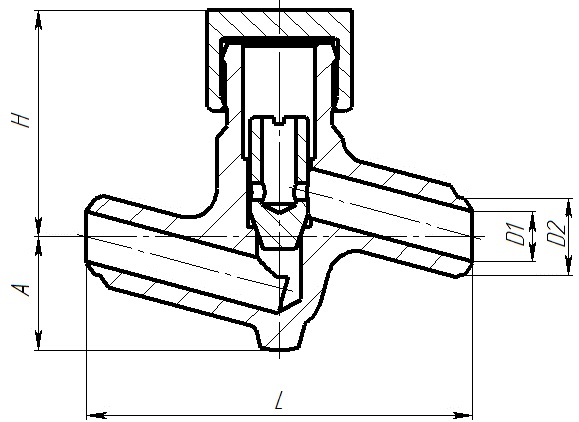

| Обозначение изделия | DN, мм | Рабочая среда | Рр (PN), МПа | Материал корпуса | D1, мм | D2, мм | L, мм | А, мм | Тр (Тmax), °С | Сопротивление | Масса, кг |
| 3с-10-25-450 | 10 | вода-пар | -25 | 20 | 10 | 22 | 110 | 28 | -450 | 3,8 | 2,1 |
| 3с-10-10-450 | 10 | вода-пар | -10 | 20 | 10 | 22 | 110 | 28 | -450 | 3,8 | 2 |
| 3с-15-25-450 | 15 | вода-пар | -25 | 20 | 16 | 32 | 160 | 46 | -450 | 5 | 2,9 |
| 3с-15-10-450 | 15 | вода-пар | -10 | 20 | 16 | 32 | 160 | 46 | -450 | 5 | 2,8 |
| 3с-20-25-450 | 20 | вода-пар | -25 | 20 | 20 | 32 | 160 | 46 | -450 | 5 | 2,9 |
| 3с-6-2 | 20 | вода-пар | -10 | 20 | 20 | 32 | 160 | 46 | -450 | 5,6 | 2,5 |
| 3с-8-2 | 20 | пар | 25 | 12Х1МФ | 20 | 32 | 160 | 46 | 545 | 5…7 | 2,8 |
| 3с-7-2 | 20 | вода | 37,3 | 20 | 20 | 32 | 160 | 46 | 280 | 5…7 | 2,8 |
| 3с-25-25-450 | 25 | вода-пар | -25 | 20 | 26 | 66 | 220 | 85 | -450 | 6 | 15,4 |
| 3с-25-10-450 | 25 | вода-пар | -10 | 20 | 26 | 36 | 160 | 46 | -450 | 5 | 2,5 |
| 3с-32-25-450 | 32 | вода-пар | -25 | 20 | 31 | 66 | 220 | 85 | -450 | 5…7 | 15,4 |
| 3с-6-3 | 32 | вода-пар | -10 | 20 | 32 | 42 | 230 | 47 | -450 | 7,7 | 3,2 |
| 3с-8-3 | 32 | пар | 25 | 12Х1МФ | 31 | 66 | 220 | 85 | 545 | 5…7 | 15,4 |
| 3с-6-4 | 40 | вода-пар | -10 | 20 | 40 | 48 | 240 | 68 | -450 | 8,2 | 5,9 |
| 3с-40-25-450 | 40 | вода-пар | -25 | 20 | 39 | 66 | 220 | 85 | -450 | 5…7 | 14,9 |
| 3с-7-4 | 40 | вода | 37,3 | 20 | 39 | 66 | 220 | 85 | 280 | 5…7 | 14,9 |
| 3с-50-25-450 | 50 | вода-пар | -25 | 20 | 50 | 80 | 250 | 99 | -450 | 5…7 | 17,8 |
| 3с-6-5 | 50 | вода-пар | -10 | 20 | 50 | 58 | 240 | 68 | -450 | 8,2 | 5,9 |
| 3с-8-5 | 50 | пар | 13,7 | 12Х1МФ | 50 | 80 | 250 | 99 | 560 | 5…7 | 18,2 |
| 3с-65-25-450 | 65 | вода-пар | -25 | 20 | 58 | 80 | 250 | 99 | -450 | 5…7 | 17,8 |
| 3с-8-6 | 65 | пар | 9,8 | 12Х1МФ | 62 | 80 | 250 | 99 | 540 | 5…7 | 17,9 |
| 3с-7-6 | 65 | вода | 23,5 | 20 | 58 | 80 | 250 | 99 | 250 | 5…7 | 17,8 |
