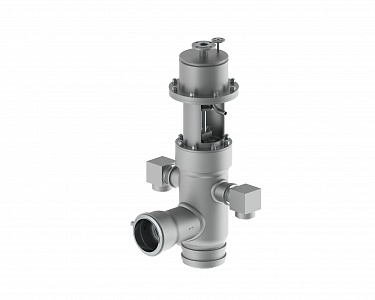

Назначение: предназначены только для комплектования подогревателей высокого давления, применяются в качестве элементов автоматического защитного устройства ПВД, предотвращающего попадание воды в турбину в случае разрыва труб подогревателей. Это достигается отключением и байпасированием подогревателей по питательной воде.
Впускные клапаны служат либо для включения группы ПВД на регенеративный подогрев питательной воды котлоагрегата, либо для отключения их и перепуска воды по байпасам в аварийных случаях переполнения конденсатом парового пространства корпуса ПВД.
Установка: крышкой вверх на трубопроводах питательной воды со стороны входа в ПВД в местах, удобных для обслуживания.
Вход рабочей среды в клапан – через горизонтальный патрубок, выход среды вниз через вертикальный патрубок, либо через штуцеры, расположенные сбоку.
Управление: с помощью гидропривода.
В качестве управляющей жидкости используется конденсат давлением от 1,0 до 2,0 МПа, поступающий к клапанам от конденсатных насосов или другой магистрали.
Время срабатывания клапана: от 1 до 2 с.
При нормальном режиме работы тарелка расположена вверху и прижата к верхнему седлу клапана, обеспечивая выход воды через нижний патрубок.
При срабатывании клапана гидропривод воздействует на тарелку, опуская её вниз до посадки на нижнее седло. При этом подача воды в ПВД прекращается. Через боковые штуцеры она поступает, минуя ПВД, в питательный трубопровод к котлоагрегату.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
При заказе необходимо указывать наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69.
Для просмотра смахните вбок
Обозначение изделия | DN | Рабочая среда | D1, мм | D2, мм | L, мм | H, мм | Масса, кг | PN, МПа | Тmax, °С | Материал | Условная пропускная способность Kv, м3/ч | Давление конденсата в гидроприводе Рк, МПа | Время срабатывания, сек |
4с-Т-360бсМ | 200 | Питательная вода | 209245 | 209245 | 743536 | 537 | 574 | 20 | 250 | 20ГСЛ | 360 | 1,0…2,5 | 0,5…1,0 |
4с-Т-362бсМ | 225 | Питательная вода | 226273 | 226273 | 766532 | 537 | 592 | 25 | 250 | 20ГСЛ | 350 | 1,0…2,5 | 0,5…1,0 |
4с-Т-364бсМ | 250 | Питательная вода | 226273 | 271325 | 830602 | 537 | 666,5 | 25 | 250 | 20ГСЛ | 425 | 1,0…2,5 | 0,5…1,0 |
