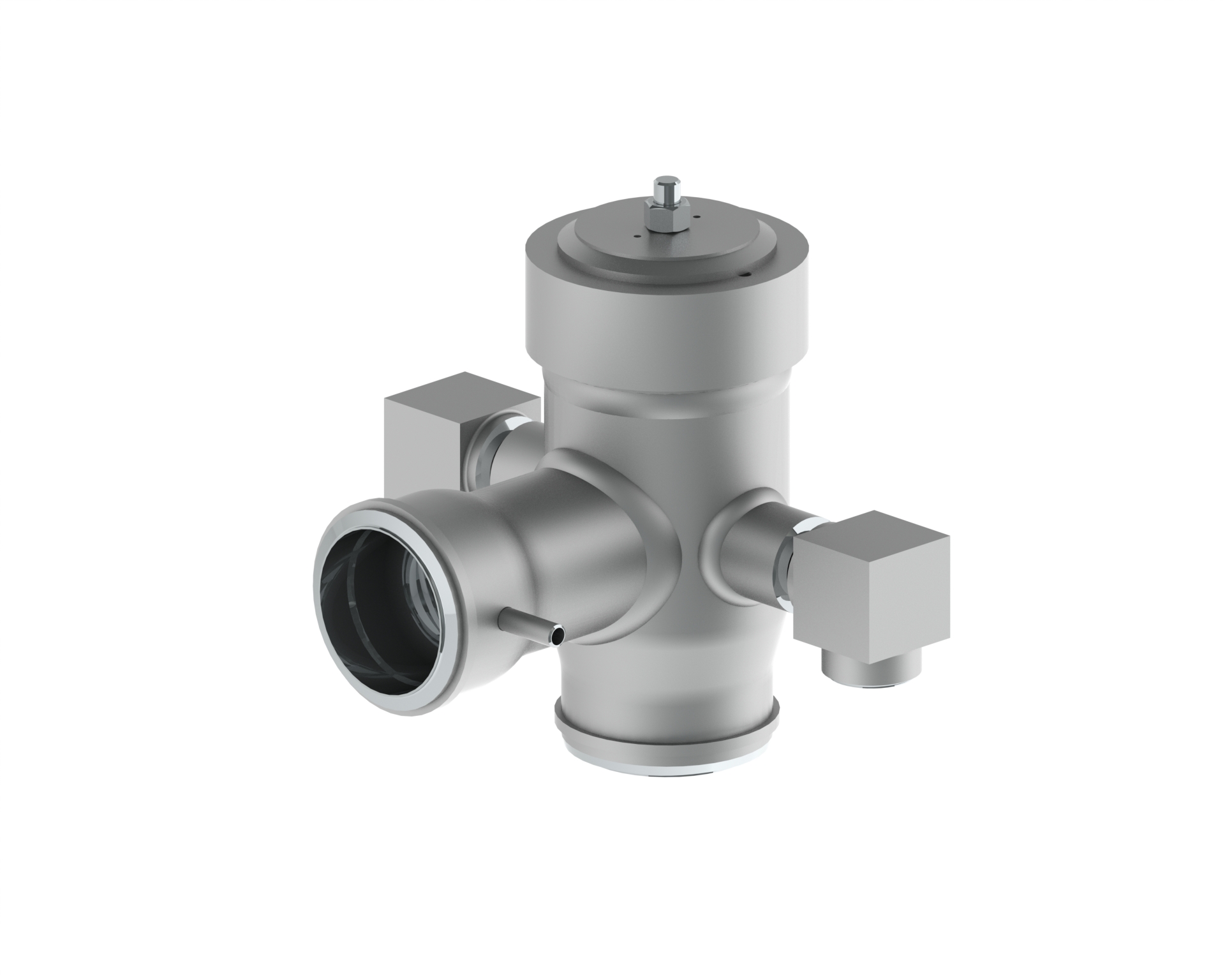

Назначение: затворы применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.
Принцип работы: в рабочем состоянии под воздействием потока рабочей среды затвор обратный открыт, при отсутствии движения рабочей среды или при действии потока в обратном направлении затвор закрывается.
Установка: как на горизонтальных, так и на вертикальных участках трубопроводов в местах, удобных для обслуживания. Положение затвора на горизонтальном трубопроводе – крышкой вверх, на вертикальном – с направлением потока рабочей среды снизу, под тарелку.
Корпус и затвор имеют уплотнительную наплавку из материала на основе хромоникелевых сплавов.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: по классу D ГОСТ 9544-2015.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
При заказе необходимо указывать наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69.
Для просмотра смахните вбок

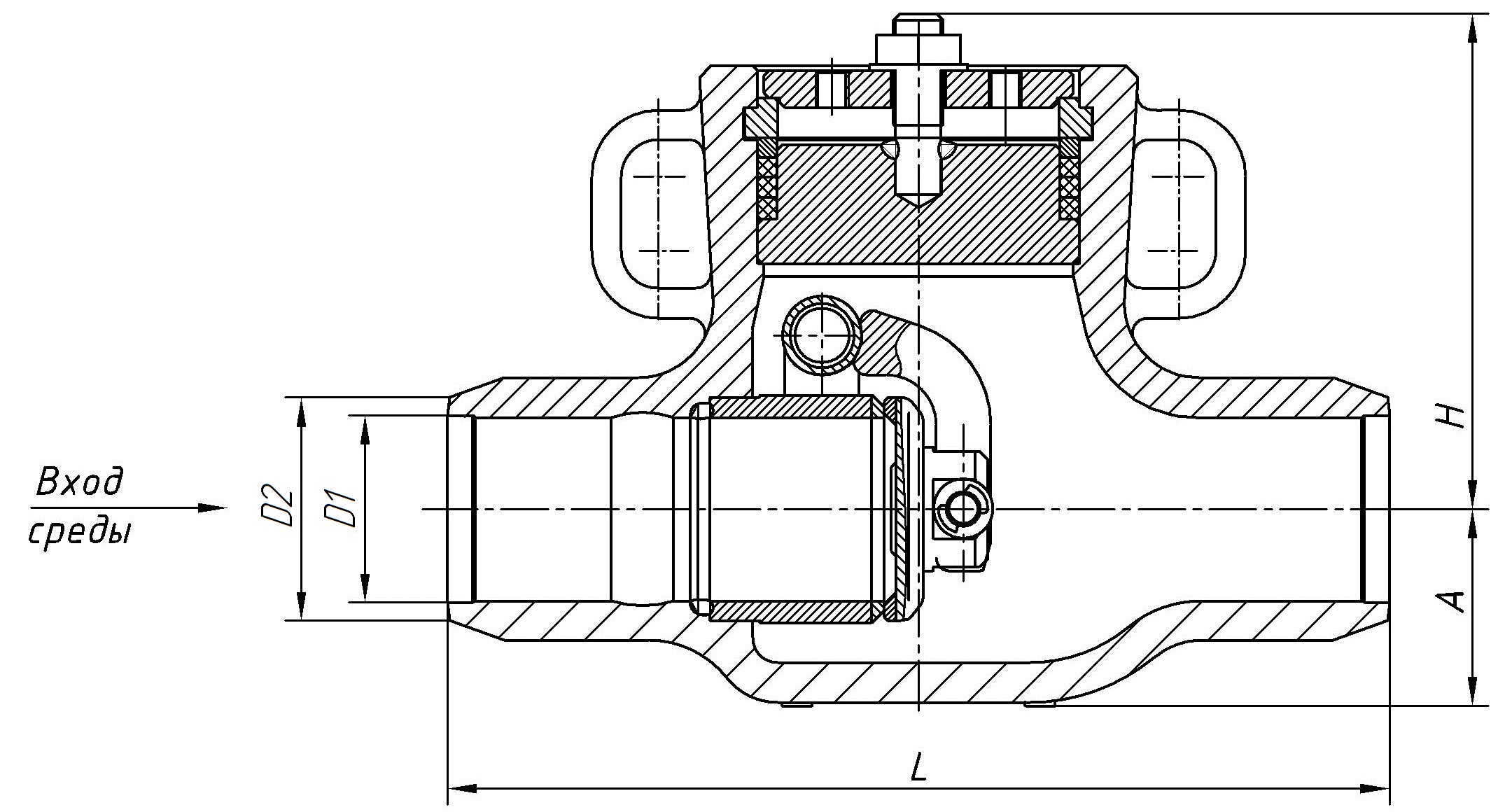

Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | L, мм | А, мм | Масса, кг | PN, МПа | Тmax, °С | Коэффициент гидравлического сопротивления |
4с-3-1 | 80 | вода-пар | 20ГСЛ | 380 | 78 | 35 | 10,0 | 450 | 1,1 |
4с-3-2 | 100 | вода-пар | 20ГСЛ | 430 | 100 | 65 | 10,0 | 450 | 1,1 |
4с-3-3 | 150 | вода-пар | 20ГСЛ | 550 | 120 | 125 | 10,0 | 450 | 0,9 |
4с-3-4 | 200 | вода-пар | 20ГСЛ | 650 | 160 | 195 | 10,0 | 450 | 1 |
4с-3-5 | 250 | вода-пар | 20ГСЛ | 775 | 185 | 265 | 10,0 | 450 | 0,7 |
