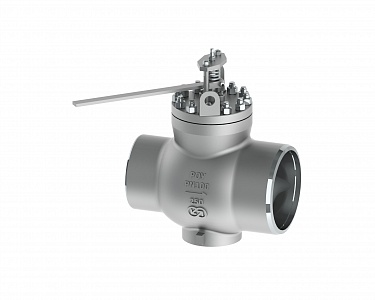

Назначение: регулирование количества и давления рабочей среды (пар, вода).
Принцип работы: расход среды через клапан регулируется изменением площади проходного сечения, которое достигается поворотом золотника относительно седла.
Управление: электроприводом типа МЭО и МЭОФ. При заказе электроприводов других производителей и марок (отличных от указанных в таблице) массогабаритные характеристики изделий изменятся.
Максимальный угол поворота золотника: 90˚. Регулируемые проходные сечения в клапане выполнены в виде прямоугольных окон в золотнике и седле.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: Т,У по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
В качестве запорного органа не применяется.
Для просмотра смахните вбок
Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | Кол-во оборотов | Способ управления | Привод | Время полного хода, сек | D1, мм | D2, мм | L, мм | А, мм | Полная масса, кг | Коэффициент расхода | PN, МПа | Тmax, °С | Условная пропускная способность Kv, м3/ч | Масса без привода, кг |
6с-12-1-1 | 50 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-100/25-0,25У-99К У2 | 25 | 50 | 60 | 350 | 122 | 62 | 0,46 | 6,3 | 425 | 42 | |
6с-12-1-1ЭД | 50 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 50 | 60 | 350 | 122 | 102 | 0,46 | 6,3 | 425 | 42 | 75 |
6с-12-1-1ЭЧ | 50 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 50 | 60 | 350 | 122 | 103 | 0,46 | 6,3 | 425 | 42 | 75 |
6с-12-1-2 | 50 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-100/25-0,25У-99К У2 | 25 | 50 | 60 | 350 | 122 | 62 | 0,46 | 6,3 | 425 | 25,5 | |
6с-12-1-2ЭД | 50 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 50 | 60 | 350 | 122 | 102 | 0,46 | 6,3 | 425 | 25,5 | 75 |
6с-12-1-2ЭЧ | 50 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 50 | 60 | 350 | 122 | 103 | 0,46 | 6,3 | 425 | 25,5 | 75 |
6с-13-1 | 80 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-100/25-0,25У-99К У2 | 25 | 77 | 93 | 430 | 150 | 104 | 0,8 | 10,0 | 450 | 54,8 | |
6с-13-1ЭД | 80 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 77 | 93 | 430 | 150 | 144 | 0,8 | 10,0 | 450 | 54,8 | 117 |
6с-13-1ЭЧ | 80 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 77 | 93 | 430 | 150 | 145 | 0,8 | 10,0 | 450 | 54,8 | 117 |
6с-13-2 | 100 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-100/25-0,25У-99К У2 | 25 | 93 | 111 | 430 | 150 | 96 | 0,74 | 10,0 | 450 | 71 | |
6с-13-2ЭД | 100 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 93 | 111 | 430 | 150 | 136 | 0,74 | 10,0 | 450 | 71 | 109 |
6с-13-2ЭЧ | 100 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 93 | 111 | 430 | 150 | 137 | 0,74 | 10,0 | 450 | 71 | 109 |
6с-13-3 | 150 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 142 | 160 | 450 | 195 | 149 | 0,64 | 10,0 | 450 | 175 | |
6с-13-3ЭД | 150 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 142 | 160 | 450 | 195 | 189 | 0,64 | 10,0 | 450 | 175 | 144 |
6с-13-3ЭЧ | 150 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 142 | 160 | 450 | 195 | 192 | 0,64 | 10,0 | 450 | 175 | 144 |
6с-13-4 | 200 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 195 | 220 | 500 | 195 | 135 | 0,48 | 10,0 | 450 | 198 | |
6с-13-4-1 | 200 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 195 | 220 | 500 | 195 | 135 | 0,48 | 10,0 | 450 | 198 | |
6с-13-4-1ЭД | 200 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 195 | 220 | 500 | 195 | 175 | 0,48 | 10,0 | 450 | 198 | 148 |
6с-13-4ЭД | 200 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 195 | 220 | 500 | 195 | 175 | 0,48 | 10,0 | 450 | 198 | 148 |
6с-13-4-1ЭЧ | 200 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 195 | 220 | 500 | 195 | 176 | 0,48 | 10,0 | 450 | 198 | 148 |
6с-13-4ЭЧ | 200 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 195 | 220 | 500 | 195 | 176 | 0,48 | 10,0 | 450 | 198 | 148 |
6с-13-5 | 250 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 244 | 280 | 600 | 223 | 217 | 0,5 | 10,0 | 450 | 370 | |
6с-13-5ЭД | 250 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 244 | 280 | 600 | 223 | 257 | 0,5 | 10,0 | 450 | 370 | 230 |
6с-13-5ЭЧ | 250 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 244 | 280 | 600 | 223 | 262 | 0,5 | 10,0 | 450 | 370 | 230 |
6с-12-4 | 300 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 303 | 333 | 590 | 230 | 219 | 0,45 | 6,3 | 425 | 388 | |
6с-12-4ЭД | 300 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 303 | 333 | 590 | 230 | 259 | 0,45 | 6,3 | 425 | 388 | 232 |
6с-12-4ЭЧ | 300 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 303 | 333 | 590 | 230 | 260 | 0,45 | 6,3 | 425 | 388 | 232 |
6с-12-4-1 | 300 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 303 | 333 | 590 | 230 | 219 | 0,45 | 6,3 | 425 | 430 | |
6с-12-4-1ЭД | 300 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 303 | 333 | 590 | 230 | 259 | 0,45 | 6,3 | 425 | 430 | 232 |
6с-12-4-1ЭЧ | 300 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 303 | 333 | 590 | 230 | 260 | 0,45 | 6,3 | 425 | 430 | 232 |
6с-12-4-2 | 300 | вода-пар | 20ГСЛ | 0,25 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 303 | 333 | 590 | 230 | 219 | 0,42 | 6,3 | 425 | 467 | |
6с-12-4-2ЭД | 300 | вода-пар | 20ГСЛ | 0,25 | Э | AUMA SQR 10.2-F10-19mm | 22 | 303 | 333 | 590 | 230 | 259 | 0,42 | 6,3 | 425 | 467 | 232 |
6с-12-4-2ЭЧ | 300 | вода-пар | 20ГСЛ | 0,25 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 303 | 333 | 590 | 230 | 260 | 0,42 | 6,3 | 425 | 467 | 232 |
Для выбора пропускной способности клапанов, имеющих несколько исполнений необходимо воспользоваться таблицей ниже.
Для просмотра смахните вбок
Клапан | DN, мм | Базовое | ||||||||||||||||||||||
6с-12-1-1 | 50 | 5 | 10 | 16 | 21 | 25,5 | 32 | 37 | 42 | 48 | 53 | 58 | 63 | 69 | 74 | 79 | ||||||||
6с-12-1-2 | 50 | 5 | 10 | 16 | 21 | 25,5 | 37 | 42 | 48 | 53 | 58 | 63 | 69 | |||||||||||
6с-13-1 | 80 | 6 | 10 | 19 | 28 | 37 | 46 | 54,8 | 65 | 78 | 92 | 106 | 120 | |||||||||||
6с-13-2 | 100 | 8,5 | 17 | 34 | 42 | 50 | 60 | 71 | 84 | 97 | 110 | 122 | ||||||||||||
6с-13-3 | 150 | 33 | 39 | 45 | 50 | 56 | 61 | 66 | 72 | 82 | 97 | 102 | 112 | 124 | 142 | 155 | 175 | 200 | ||||||
6с-13-4 | 200 | 65 | 77 | 83 | 92 | 105 | 120 | 133 | 147 | 165 | 182 | 198 | 220 | 241 | 262 | 280 | ||||||||
6с-13-4-1 | 200 | 92 | 105 | 120 | 133 | 147 | 165 | 182 | 198 | 220 | 241 | 262 | ||||||||||||
6с-13-5 | 250 | 105 | 122 | 143 | 167 | 196 | 230 | 270 | 316 | 370 | 434 | |||||||||||||
6с-12-4 | 300 | 235 | 255 | 275 | 290 | 310 | 330 | 350 | 370 | 388 | 408 | 430 | ||||||||||||
6с-12-4-1 | 300 | 275 | 290 | 310 | 330 | 350 | 370 | 388 | 408 | 430 | 458 | 491 | ||||||||||||
6с-12-4-2 | 300 | 290 | 310 | 330 | 350 | 370 | 388 | 408 | 436 | 467 | 503 |
|
Для указания обозначения клапана с пропускной способностью, отличной от пропускной способности базового исполнения, добавьте к базовому обозначению через «-» номер исполнения или значения пропускной способности. Например:
6с-12-4-2 – Kv=467 м3/ч (базовое исполнение)
6с-12-4-2-290 – Kv=290 м3/ч
6с-12-4-2-503 – Kv=503 м3/ч
Возможно изготовление дроссельно-регулирующей арматуры с другими значениями пропускной способности.
