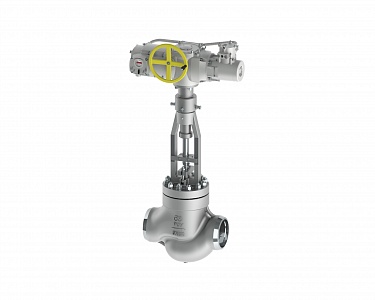

Назначение: регулирование и дросселирование потока рабочей среды.
Регулирование происходит за счёт перемещения золотника внутри цилиндра и изменения площади проходного сечения, необходимой для работы на заданных рабочих параметрах.
Особенности: клапан может выполнять функцию запорной арматуры,
Герметичность клапана: IV класс, по согласованию с заказчиком возможен класс «А» по ГОСТ 54808-2011.
Для уменьшения крутящего момента на втулке шпинделя клапана, в конструкции была использована разгрузка по расходу.
Благодаря разгрузке рабочего органа возможно использование привода меньше мощности.
Достоинства: уменьшение возможности появления кавитации, снижение шума работы клапана.
Управление: посредством электропривода.
Типы присоединения приводов по СТ ЦКБА 062-2009.
Рабочий орган клапана: плунжер.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Материал корпуса: углеродистая сталь.
Присоединительные размеры определяются исходя из требований, предъявляемых заказчиком к клапану.
По согласованию с заказчиком возможна поставка клапанов с приводами различных производителей, а также во взрывозащищенном исполнении.
Для просмотра смахните вбок
| Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | Кол-во оборотов | Способ управления | D1, мм | D2, мм | L, мм | H, мм | А, мм | Полная масса, кг | PN, МПа | Условная пропускная способность Kv, куб. м/ч | Привод | Время полного хода, сек | Масса без привода, кг |
| 6с-33-1-М | 50 | вода-пар | 20ГСЛ | 10 | М | 50 | 60 | 340 | 474 | 59 | 33 | 10,0 | 30 | |||
| 6с-33-1-ЭЧ | 50 | вода-пар | 20ГСЛ | 10 | Э | 50 | 60 | 340 | 935 | 59 | 73 | 10,0 | 30 | ПЭМ-Б2У У2 | 24 | 28 |
| 6с-33-1-ЭД | 50 | вода-пар | 20ГСЛ | 10 | Э | 50 | 60 | 340 | 935 | 59 | 57 | 10,0 | 30 | AUMA SAR 07.1/LE 12.1-F10 | 27 | 28 |
| 6с-33-2-М | 80 | вода-пар | 20ГСЛ | 11 | М | 77 | 90 | 380 | 695 | 89 | 74 | 10,0 | 70 | |||
| 6с-33-2-ЭЧ | 80 | вода-пар | 20ГСЛ | 11 | Э | 77 | 90 | 380 | 1140 | 89 | 113 | 10,0 | 70 | ПЭМ-Б2У У2 | 27 | 68 |
| 6с-33-2-ЭД | 80 | вода-пар | 20ГСЛ | 11 | Э | 77 | 90 | 380 | 1140 | 89 | 121 | 10,0 | 70 | AUMA SAR 14.2-F14-C38 | 30 | 68 |
| 6с-33-3-М | 100 | вода-пар | 20ГСЛ | 14 | М | 93 | 111 | 450 | 787 | 170 | 142 | 10,0 | 150 | |||
| 6с-33-3-ЭЧ | 100 | вода-пар | 20ГСЛ | 14 | Э | 93 | 111 | 450 | 1294 | 170 | 180 | 10,0 | 150 | ПЭМ-Б2У У2 | 34 | 135 |
| 6с-33-3-ЭД | 100 | вода-пар | 20ГСЛ | 14 | Э | 93 | 111 | 450 | 1294 | 170 | 188 | 10,0 | 150 | AUMA SAR 14.2-F14-C38 | 38 | 135 |
| 6с-33-4-М | 150 | вода-пар | 20ГСЛ | 18 | М | 142 | 160 | 450 | 954 | 193 | 175 | 10,0 | 200 | |||
| 6с-33-4-ЭЧ | 150 | вода-пар | 20ГСЛ | 18 | Э | 142 | 160 | 450 | 1496 | 193 | 212 | 10,0 | 200 | ПЭМ-Б2У У2 | 44 | 167 |
| 6с-33-4-ЭД | 150 | вода-пар | 20ГСЛ | 18 | Э | 142 | 160 | 450 | 1496 | 193 | 220 | 10,0 | 200 | AUMA SAR 14.6-F14-C38 | 49 | 167 |
| 6с-33-5-М | 200 | вода-пар | 20ГСЛ | 20 | М | 195 | 220 | 550 | 1034 | 243 | 273 | 10,0 | 400 | |||
| 6с-33-5-ЭЧ | 200 | вода-пар | 20ГСЛ | 20 | Э | 195 | 220 | 550 | 1617 | 243 | 310 | 10,0 | 400 | ПЭМ-Б2У У2 | 48 | 265 |
| 6с-33-5-ЭД | 200 | вода-пар | 20ГСЛ | 20 | Э | 195 | 220 | 550 | 1617 | 243 | 318 | 10,0 | 400 | AUMA SAR 14.6-F14-C38 | 55 | 265 |
| 6с-33-6-М | 250 | вода-пар | 20ГСЛ | 20 | М | 244 | 280 | 600 | 1034 | 243 | 289 | 10,0 | 450 | |||
| 6с-33-6-ЭЧ | 250 | вода-пар | 20ГСЛ | 20 | Э | 244 | 280 | 600 | 1617 | 243 | 325 | 10,0 | 450 | ПЭМ-Б2У У2 | 48 | 280 |
| 6с-33-6-ЭД | 250 | вода-пар | 20ГСЛ | 20 | Э | 244 | 280 | 600 | 1617 | 243 | 333 | 10,0 | 450 | AUMA SAR 14.6-F14-C38 | 55 | 280 |
