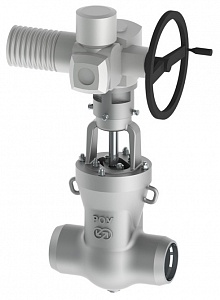

Назначение: регулирование и дросселирование потока рабочей среды при большой пропускной способности.
Регулирование происходит за счёт перемещения шибера в корпусе и изменения площади проходного сечения, необходимой для работы на заданных рабочих параметрах.
Управление: посредством электропривода.
Типы присоединения приводов по СТ ЦКБА 062-2009.
Рабочий орган клапана: шибер.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Материал корпуса: углеродистая сталь.
Присоединительные размеры определяются исходя из требований, предъявляемых заказчиком к клапану.
По согласованию с заказчиком возможна поставка клапанов с приводами различных производителей, а также во взрывозащищенном исполнении.
Для просмотра смахните вбок
Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | Кол-во оборотов | Способ управления | D1, мм | D2, мм | L, мм | H, мм | А, мм | Полная масса, кг | PN, МПа | Тmax, °С | Условная пропускная способность Kv, куб.м/ч | Привод | Время полного хода, сек | Масса без привода, кг |
6с-23-2-М | 80 | вода-пар | 20ГСЛ | 15,4 | М | 77 | 90 | 350 | 488 | 103 | 74 | 10,0 | 450 | 130 | |||
6с-23-2-ЭЧ | 80 | вода-пар | 20ГСЛ | 15,4 | Э | 77 | 90 | 350 | 1140 | 103 | 115 | 10,0 | 450 | 130 | ПЭМ-Б2У У2 | 37 | 75 |
6с-23-2-ЭД | 80 | вода-пар | 20ГСЛ | 15,4 | Э | 77 | 90 | 350 | 809 | 103 | 128 | 10,0 | 450 | 130 | AUMA SAR 14.6-F14-C38 | 29 | 75 |
6с-23-3-М | 100 | вода-пар | 20ГСЛ | 15,4 | М | 93 | 111 | 350 | 488 | 103 | 74 | 10,0 | 450 | 136 | |||
6с-23-3-ЭЧ | 100 | вода-пар | 20ГСЛ | 15,4 | Э | 93 | 111 | 350 | 1140 | 103 | 115 | 10,0 | 450 | 136 | ПЭМ-Б2У У2 | 37 | 75 |
6с-23-3-ЭД | 100 | вода-пар | 20ГСЛ | 15,4 | Э | 93 | 111 | 350 | 809 | 103 | 128 | 10,0 | 450 | 136 | AUMA SAR 14.6-F14-C38 | 29 | 75 |
6с-23-4-М | 150 | вода-пар | 20ГСЛ | 21 | М | 142 | 160 | 450 | 661 | 148 | 153 | 10,0 | 450 | 410 | |||
6с-23-4-ЭЧ | 150 | вода-пар | 20ГСЛ | 21 | Э | 142 | 160 | 450 | 1314 | 148 | 191 | 10,0 | 450 | 410 | ПЭМ-Б2У У2 | 51 | 150 |
6с-23-4-ЭД | 150 | вода-пар | 20ГСЛ | 21 | Э | 142 | 160 | 450 | 983 | 148 | 205 | 10,0 | 450 | 410 | AUMA SAR 14.6-F14-C38 | 40 | 150 |
6с-23-5-М | 200 | вода-пар | 20ГСЛ | 21 | М | 195 | 220 | 550 | 661 | 148 | 177 | 10,0 | 450 | 420 | |||
6с-23-5-ЭЧ | 200 | вода-пар | 20ГСЛ | 21 | Э | 195 | 220 | 550 | 1314 | 148 | 216 | 10,0 | 450 | 420 | ПЭМ-Б2У У2 | 51 | 175 |
6с-23-5-ЭД | 200 | вода-пар | 20ГСЛ | 21 | Э | 195 | 220 | 550 | 983 | 148 | 230 | 10,0 | 450 | 420 | AUMA SAR 14.6-F14-C38 | 40 | 175 |
6с-23-6-ЭЧ | 250 | вода-пар | 20ГСЛ | 27 | Э | 244 | 280 | 650 | 1510 | 189 | 430 | 10,0 | 450 | 1050 | ПЭМ-В64 1500 25 36 У IV | 65 | 314 |
6с-23-6-ЭД | 250 | вода-пар | 20ГСЛ | 27 | Э | 244 | 280 | 650 | 1165 | 189 | 400 | 10,0 | 450 | 1050 | AUMA SAR 16.2-F14-C47 | 51 | 314 |
6с-23-7-ЭЧ | 300 | вода-пар | 20ГСЛ | 27 | Э | 290 | 325 | 750 | 1510 | 189 | 467 | 10,0 | 450 | 1100 | ПЭМ-В64 1500 25 36 У IV | 65 | 351 |
6с-23-7-ЭД | 300 | вода-пар | 20ГСЛ | 27 | Э | 290 | 325 | 750 | 1165 | 189 | 437 | 10,0 | 450 | 1100 | AUMA SAR 16.2-F14-C47 | 51 | 351 |
