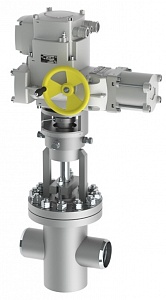

Назначение: регулирование потока рабочей среды.
Регулирование происходит за счёт поворота рабочего органа и изменения площади проходного сечения, необходимого для работы на заданных параметрах.
Для уменьшения крутящего момента, необходимого для поворота рабочего органа, в конструкции была использована разгрузка, благодаря которой возможно использование привода меньше мощности.
Управление: посредством электропривода.
Типы присоединения приводов по СТ ЦКБА 062-2009.
Рабочий орган клапана: диск.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Материал корпуса: углеродистая сталь.
Также возможно изготовление из ХМФ и нержавеющей стали, исходя из требований, предъявляемых заказчиком к клапану.
Присоединительные размеры определяются исходя из требований, предъявляемых заказчиком к клапану.
По согласованию с заказчиком возможна поставка клапанов с приводами различных производителей, а также во взрывозащищенном исполнении.
Для просмотра смахните вбок
Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | Кол-во оборотов | Способ управления | Привод | Время полного хода, сек | D1, мм | D2, мм | L, мм | H, мм | Масса без привода, кг | Полная масса, кг | PN, МПа | Тmax, °С | Условная пропускная способность Kv, куб.м/ч | Мощность электропривода, кВт |
6с-43-2-ЭЧ | 80 | вода-пар | 15ГС | 0,25 | Э | МЭОФ-250/25-0,25У-99К | 25 | 50 | 60 | 400 | 990 | 69 | 97 | 10,0 | 450 | 70 | 0,25 |
6с-43-2-ЭД | 80 | вода-пар | 15ГС | 0,25 | Э | AUMA SQR 10.2-F10 | 22 | 50 | 60 | 400 | 990 | 69 | 94 | 10,0 | 450 | 70 | 0,06 |
6с-43-3-ЭЧ | 100 | вода-пар | 15ГС | 0,25 | Э | МЭОФ-250/25-0,25У-99К | 25 | 77 | 90 | 450 | 990 | 71 | 99 | 10,0 | 450 | 90 | 0,25 |
6с-43-3-ЭД | 100 | вода-пар | 15ГС | 0,25 | Э | AUMA SQR 10.2-F10 | 22 | 77 | 90 | 450 | 1000 | 71 | 96 | 10,0 | 450 | 90 | 0,06 |
6с-43-4-ЭЧ | 150 | вода-пар | 15ГС | 0,25 | Э | МЭОФ-630/25-0,25У-97К | 25 | 93 | 111 | 500 | 1150 | 498 | 565 | 10,0 | 450 | 120 | 0,25 |
6с-43-4-ЭД | 150 | вода-пар | 15ГС | 0,25 | Э | AUMA SQR 12.2-F12 | 22 | 93 | 111 | 500 | 1185 | 498 | 523 | 10,0 | 450 | 120 | 0,1 |
6с-43-5-ЭЧ | 200 | вода-пар | 15ГС | 0,25 | Э | МЭОФ-1000/25-0,25У-97К | 25 | 142 | 160 | 500 | 1150 | 508 | 575 | 10,0 | 450 | 185 | 0,25 |
6с-43-5-ЭД | 200 | вода-пар | 15ГС | 0,25 | Э | AUMA SQR 14.2-F14 | 24 | 142 | 160 | 500 | 1190 | 508 | 556 | 10,0 | 450 | 185 | 0,19 |
6с-43-6-ЭЧ | 250 | вода-пар | 15ГС | 0,25 | Э | МЭОФ-1000/25-0,25У-97К | 25 | 195 | 220 | 550 | 1200 | 560 | 627 | 10,0 | 450 | 210 | 0,25 |
6с-43-6-ЭД | 250 | вода-пар | 15ГС | 0,25 | Э | AUMA SQR 14.2-F14 | 24 | 195 | 220 | 550 | 1220 | 560 | 608 | 10,0 | 450 | 210 | 0,19 |
6с-43-7-ЭЧ | 300 | вода-пар | 15ГС | 0,25 | Э | МЭОФ-1600/25-0,25У-97К | 25 | 244 | 280 | 600 | 1250 | 620 | 744 | 10,0 | 450 | 300 | 0,345 |
6с-43-7-ЭД | 300 | вода-пар | 15ГС | 0,25 | Э | AUMA SQR 14.2-F14 | 24 | 244 | 280 | 600 | 1270 | 620 | 668 | 10,0 | 450 | 300 | 0,19 |
