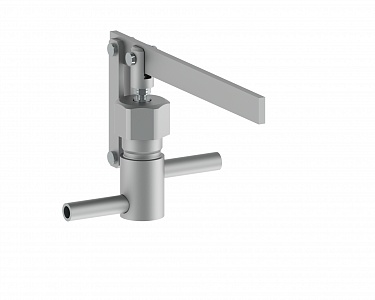

Назначение: клапаны регулирующие DN 10 – 50 типа 9с применяются в качестве регуляторов расхода воды и дроссельных регуляторов пара.
Установка: на вспомогательных линиях трубопроводов, а также на трубопроводах впрыска охлаждающей воды в ОУ и РОУ.
Клапаны различных серий отличаются исполнениями корпуса, золотника, типом и сочленением электропривода, а также величиной пропускной способности.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Для просмотра смахните вбок
Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | Fp, H | Рабочий ход, мм | Способ управления | Привод | Время полного хода, сек | L, мм | Масса, кг | Тmax, °С | Условная пропускная способность Kv, м3/ч | Мощность электропривода, кВт | Максимальный перепад давления, МПа | А, мм |
9с-1-1 | 10 | вода-пар | 20 | 390 | 10 | Р | МЭО-100/25-0,25У-99К У2 | 5,3 | 140 | 1,3 | 450 | 0,4 | 0,25 | 1 | |
9с-1-2 | 10 | вода-пар | 20 | 390 | 10 | Р | МЭО-100/25-0,25У-99К У2 | 5,3 | 140 | 1,3 | 450 | 0,6 | 0,25 | 1 | |
9с-5-1-1 | 10 | вода-пар | 20 | 1122 | 13 | Р | МЭО-250/25-0,25У-99К У2 | 7,2 | 110 | 3,8 | 450 | 0,4 | 0,4 | 1 | 28 |
9с-5-1-2 | 10 | вода-пар | 20 | 1122 | 13 | Р | МЭО-250/25-0,25У-99К У2 | 7,2 | 110 | 3,8 | 450 | 1,5 | 0,4 | 1 | 28 |
9с-4-1-1 | 20 | вода-пар | 20 | 480 | 22 | Р | МЭО-250/25-0,25У-99К У2 | 11,6 | 160 | 5,9 | 425 | 1,3 | 0,4 | 1 | 46 |
9с-5-2-1 | 20 | вода-пар | 20 | 1900 | 22 | Р | МЭО-630/25-0,25У-92К У2 | 9,2 | 160 | 5,9 | 450 | 1,3 | 0,22 | 1 | 46 |
9с-5-2-2 | 20 | вода-пар | 20 | 1900 | 22 | Р | МЭО-630/25-0,25У-92К У2 | 9,2 | 160 | 5,9 | 450 | 6 | 0,22 | 1 | 46 |
9с-4-2 | 32 | вода-пар | 20 | 660 | 24 | Р | МЭО-250/25-0,25У-99К У2 | 9,2 | 230 | 5,6 | 425 | 3,8 | 0,4 | 1 | 47 |
9с-4-2-1 | 32 | вода-пар | 20 | 1050 | 24 | Р | МЭО-250/25-0,25У-99К У2 | 9,2 | 230 | 5,6 | 450 | 3,8 | 0,4 | 1 | 47 |
9с-3-3-2 | 50 | вода-пар | 20 | 706 | 30 | Р | МЭО-250/25-0,25У-99К У2 | 11,5 | 240 | 8,3 | 425 | 5,75 | 0,4 | 1 | 68 |
9с-3-3-4 | 50 | вода-пар | 20 | 706 | 30 | Р | МЭО-250/25-0,25У-99К У2 | 11,5 | 240 | 8,3 | 425 | 10,25 | 0,4 | 1 | 68 |
