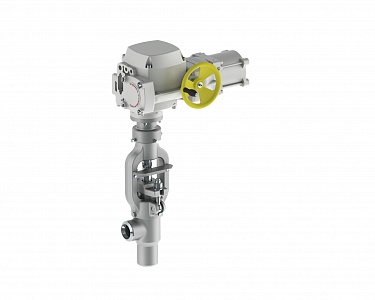

Назначение: клапаны запорно-регулирующие дисковые угловые типа 9с применяются в качестве регуляторов расхода воды и пара.
Установка: на вспомогательных линиях трубопроводов, линиях впрыска охлаждающей воды в охладители пара ОУ, РОУ и БРОУ энергоблоков.
Рабочий орган клапана: поворотный диск.
Материал корпуса: углеродистая сталь.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: по классу А ГОСТ 9544-2015.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Для просмотра смахните вбок
| Обозначение изделия | Рабочая среда | Рр (PN), МПа | Материал корпуса | Способ управления | Привод | Время полного хода, сек | D1, мм | D2, мм | L, мм | H, мм | А, мм | Тр (Тmax), °С | Масса, кг | Мощность электропривода, кВт | Максимальный перепад давления, МПа | Масса без привода, кг |
| 9с-45.1-3-Р-1,7…12,6 | вода-пар | (25) | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 20 | 32 | 100 | 404 | 150 | (450) | 33,5 | 0,26 | 7 | |
| 9с-45.1-3-ЭЧ-1,7…12,6 | вода-пар | (25) | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 20 | 32 | 100 | 697 | 150 | (450) | 62,2 | 0,26 | 7 | 34,2 |
| 9с-45.1-3-ЭД-1,7…12,6 | вода-пар | (25) | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 20 | 32 | 100 | 711 | 150 | (450) | 58,2 | 0,16 | 7 | 34,2 |
| 9с-47.2-3-Р | пар | 13,7 | 12Х1МФ | Р | МЭО-250/25-0,25У-99К У2 | 25 | 20 | 32 | 100 | 404 | 150 | 560 | 33,5 | 0,26 | 7 | |
| 9с-47.2-3-ЭЧ | пар | 13,7 | 12Х1МФ | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 20 | 32 | 100 | 697 | 150 | 560 | 62,2 | 0,26 | 7 | 34,2 |
| 9с-47.2-3-ЭД | пар | 13,7 | 12Х1МФ | Э | AUMA SGR 10.1-F10-19mm | 22 | 20 | 32 | 100 | 711 | 150 | 560 | 58,2 | 0,16 | 7 | 34,2 |
| 9с-48.1-3-Р | вода | 37,3 | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 20 | 32 | 100 | 404 | 150 | 280 | 33,5 | 0,26 | 7 | |
| 9с-48.1-3-ЭЧ | вода | 37,3 | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 20 | 32 | 100 | 697 | 150 | 280 | 62,2 | 0,26 | 7 | 34,2 |
| 9с-48.1-3-ЭД | вода | 37,3 | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 20 | 32 | 100 | 711 | 150 | 280 | 58,2 | 0,16 | 7 | 34,2 |
| 9с-45.1-4-Р-1,7…17,2 | вода-пар | (25) | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 24 | 38 | 100 | 404 | 150 | (450) | 33,5 | 0,26 | 7 | |
| 9с-45.1-4-ЭЧ-1,7…17,2 | вода-пар | (25) | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 24 | 38 | 100 | 697 | 150 | (450) | 62,2 | 0,26 | 7 | 34,2 |
| 9с-45.1-4-ЭД-1,7…17,2 | вода-пар | (25) | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 24 | 38 | 100 | 711 | 150 | (450) | 58,2 | 0,16 | 7 | 34,2 |
| 9с-47.2-4-Р | пар | 13,7 | 12Х1МФ | Р | МЭО-250/25-0,25У-99К У2 | 25 | 24 | 38 | 100 | 404 | 150 | 560 | 33,5 | 0,26 | 7 | |
| 9с-47.2-4-ЭЧ | пар | 13,7 | 12Х1МФ | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 24 | 38 | 100 | 697 | 150 | 560 | 62,2 | 0,26 | 7 | 34,2 |
| 9с-47.2-4-ЭД | пар | 13,7 | 12Х1МФ | Э | AUMA SGR 10.1-F10-19mm | 22 | 24 | 38 | 100 | 711 | 150 | 560 | 58,2 | 0,16 | 7 | 34,2 |
| 9с-48.1-4-Р | вода | 37,3 | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 24 | 38 | 100 | 404 | 150 | 280 | 33,5 | 0,26 | 7 | |
| 9с-48.1-4-ЭЧ | вода | 37,3 | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 24 | 38 | 100 | 697 | 150 | 280 | 62,2 | 0,26 | 7 | 34,2 |
| 9с-48.1-4-ЭД | вода | 37,3 | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 24 | 38 | 100 | 711 | 150 | 280 | 58,2 | 0,16 | 7 | 34,2 |
| 9с-45.1-5-Р-1,7…22,3 | вода-пар | (25) | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 32 | 60 | 100 | 404 | 150 | (450) | 33,5 | 0,26 | 7 | |
| 9с-45.1-5-ЭЧ-1,7…22,3 | вода-пар | (25) | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 32 | 60 | 100 | 697 | 150 | (450) | 62,2 | 0,26 | 7 | 34,2 |
| 9с-45.1-5-ЭД-1,7…22,3 | вода-пар | (25) | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 32 | 60 | 100 | 711 | 150 | (450) | 62,2 | 0,16 | 7 | 34,2 |
| 9с-49.2-5-Р | пар | 25 | 12Х1МФ | Р | МЭО-250/25-0,25У-99К У2 | 25 | 32 | 60 | 100 | 404 | 150 | 545 | 33,5 | 0,26 | 7 | |
| 9с-49.2-5-ЭЧ | пар | 25 | 12Х1МФ | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 32 | 60 | 100 | 697 | 150 | 545 | 62,2 | 0,26 | 7 | 34,2 |
| 9с-49.2-5-ЭД | пар | 25 | 12Х1МФ | Э | AUMA SGR 10.1-F10-19mm | 22 | 32 | 60 | 100 | 711 | 150 | 545 | 62,2 | 0,16 | 7 | 34,2 |
| 9с-48.1-5-Р | вода | 37,3 | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 32 | 60 | 100 | 404 | 150 | 280 | 33,5 | 0,26 | 7 | |
| 9с-48.1-5-ЭЧ | вода | 37,3 | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 32 | 60 | 100 | 697 | 150 | 280 | 62,2 | 0,26 | 7 | 34,2 |
| 9с-48.1-5-ЭД | вода | 37,3 | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 32 | 60 | 100 | 711 | 150 | 280 | 62,2 | 0,16 | 7 | 34,2 |
| 9с-45.1-6-Р-1,7…22,3 | вода-пар | (25) | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 39 | 60 | 100 | 404 | 150 | (450) | 33,5 | 0,26 | 7 | |
| 9с-45.1-6-ЭЧ-1,7…22,3 | вода-пар | (25) | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 39 | 60 | 100 | 697 | 150 | (450) | 62,2 | 0,26 | 7 | 34,2 |
| 9с-45.1-6-ЭД-1,7…22,3 | вода-пар | (25) | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 39 | 60 | 100 | 711 | 150 | (450) | 58,2 | 0,16 | 7 | 34,2 |
| 9с-47.2-6-Р | пар | 13,7 | 12Х1МФ | Р | МЭО-250/25-0,25У-99К У2 | 25 | 39 | 60 | 100 | 404 | 150 | 560 | 33,5 | 0,26 | 7 | |
| 9с-47.2-6-ЭЧ | пар | 13,7 | 12Х1МФ | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 39 | 60 | 100 | 697 | 150 | 560 | 62,2 | 0,26 | 7 | 34,2 |
| 9с-47.2-6-ЭД | пар | 13,7 | 12Х1МФ | Э | AUMA SGR 10.1-F10-19mm | 22 | 39 | 60 | 100 | 711 | 150 | 560 | 58,2 | 0,16 | 7 | 34,2 |
| 9с-48.1-6-Р | вода | 37,3 | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 39 | 60 | 100 | 404 | 150 | 280 | 33,5 | 0,26 | 7 | |
| 9с-48.1-6-ЭЧ | вода | 37,3 | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 39 | 60 | 100 | 697 | 150 | 280 | 62,2 | 0,26 | 7 | 34,2 |
| 9с-48.1-6-ЭД | вода | 37,3 | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 39 | 60 | 100 | 711 | 150 | 280 | 58,2 | 0,16 | 7 | 34,2 |
| 9с-45.1-7-Р-1,7…22,3 | вода-пар | (25) | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 50 | 76 | 100 | 404 | 150 | (450) | 33,3 | 0,26 | 7 | |
| 9с-45.1-7-ЭЧ-1,7…22,3 | вода-пар | (25) | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 50 | 76 | 100 | 697 | 150 | (450) | 62 | 0,26 | 7 | 34 |
| 9с-45.1-7-ЭД-1,7…22,3 | вода-пар | (25) | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 50 | 76 | 100 | 711 | 150 | (450) | 58 | 0,16 | 7 | 34 |
| 9с-47.2-7-Р | пар | 13,7 | 12Х1МФ | Р | МЭО-250/25-0,25У-99К У2 | 25 | 50 | 76 | 100 | 404 | 150 | 560 | 33,3 | 0,26 | 7 | |
| 9с-47.2-7-ЭЧ | пар | 13,7 | 12Х1МФ | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 50 | 76 | 100 | 697 | 150 | 560 | 62 | 0,26 | 7 | 34 |
| 9с-47.2-7-ЭД | пар | 13,7 | 12Х1МФ | Э | AUMA SGR 10.1-F10-19mm | 22 | 50 | 76 | 100 | 711 | 150 | 560 | 58 | 0,16 | 7 | 34 |
| 9с-48.1-7-Р | вода | 37,3 | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 50 | 76 | 100 | 404 | 150 | 280 | 33,3 | 0,26 | 7 | |
| 9с-48.1-7-ЭЧ | вода | 37,3 | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 50 | 76 | 100 | 697 | 150 | 280 | 62 | 0,26 | 7 | 34 |
| 9с-48.1-7-ЭД | вода | 37,3 | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 50 | 76 | 100 | 711 | 150 | 280 | 58 | 0,16 | 7 | 34 |
| 9с-45.1-8-Р-1,7…22,3 | вода-пар | (25) | 20 | Р | МЭО-250/25-0,25У-99К У2 | 25 | 58 | 76 | 100 | 404 | 150 | (450) | 33,3 | 0,26 | 7 | |
| 9с-45.1-8-ЭЧ-1,7…22,3 | вода-пар | (25) | 20 | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 58 | 76 | 100 | 697 | 150 | (450) | 62 | 0,26 | 7 | 34 |
| 9с-45.1-8-ЭД-1,7…22,3 | вода-пар | (25) | 20 | Э | AUMA SGR 10.1-F10-19mm | 22 | 58 | 76 | 100 | 711 | 150 | (450) | 58 | 0,16 | 7 | 34 |
| 9с-45.2-8-Р | пар | 9,8 | 12Х1МФ | Р | МЭО-250/25-0,25У-99К У2 | 25 | 58 | 76 | 100 | 404 | 150 | 540 | 33,3 | 0,26 | 7 | |
| 9с-45.2-8-ЭЧ | пар | 9,8 | 12Х1МФ | Э | МЭОФ-250/25-0,25У-99К У2 | 25 | 58 | 76 | 100 | 697 | 150 | 540 | 62 | 0,26 | 7 | 34 |
| 9с-45.2-8-ЭД | пар | 9,8 | 12Х1МФ | Э | AUMA SGR 10.1-F10-19mm | 22 | 58 | 76 | 100 | 711 | 150 | 540 | 58 | 0,16 | 7 | 34 |
