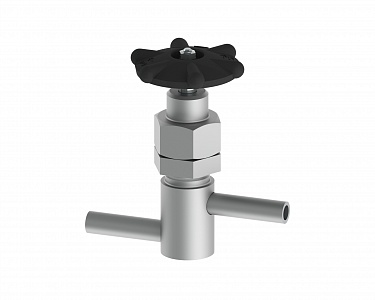

Назначение: клапаны применяются в качестве регуляторов расхода воды и дроссельных регуляторов пара.
Установка: на вспомогательных линиях трубопроводов, а также на трубопроводах впрыска охлаждающей воды в ОУ и РОУ.
Корпус имеет уплотнительную наплавку из материала на основе хромоникелевых сталей.
Управление: с помощью электропривода или вручную (с помощью маховика).
Присоединение к трубопроводу: под сварку.
Герметичность затвора: по классу IV ГОСТ 9544-2015.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на ручном дублере (маховике): не более 300 H.
Для просмотра смахните вбок
Обозначение изделия | DN, мм | Рабочая среда | Рр (PN), МПа | Материал корпуса | Кол-во оборотов | Рабочий ход, мм | Способ управления | L, мм | Полная масса, кг | Тр (Тmax), °С | Условная пропускная способность Kv, м3/ч | Максимальный перепад давления, МПа | А, мм | Привод | Время полного хода, сек | Масса без привода, кг | Мощность электропривода, кВт |
10с-1 | 10 | вода-пар | (10,0) | 20 | 5,7 | 10 | М | 140 | 1 | (450) | 0,6 | 1 | |||||
10с-1м | 10 | вода-пар | (10,0) | 20 | 2,5 | 10 | М | 110 | 3,1 | (450) | 0,4 | 1 | 28 | ||||
10с-1ЭН | 10 | вода-пар | (10,0) | 20 | 2,5 | 10 | Э | 110 | 20,7 | (450) | 0,4 | 1 | 28 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 12,5 | 6,7 | 0,45 |
10с-5-1-1 | 10 | вода | 37,3 | 20 | 2,5 | 10 | М | 110 | 3,1 | 280 | 0,4 | 1 | 28 | ||||
10с-5-1-1ЭН | 10 | вода | 37,3 | 20 | 2,5 | 10 | Э | 110 | 20,7 | 280 | 0,4 | 1 | 28 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 12,5 | 6,7 | 0,45 |
10с-5-1-2 | 10 | вода | 37,3 | 20 | 2,5 | 10 | М | 110 | 3,1 | 280 | 1,5 | 1 | 28 | ||||
10с-5-1-2ЭН | 10 | вода | 37,3 | 20 | 2,5 | 10 | Э | 110 | 20,5 | 280 | 1,5 | 1 | 28 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 12,5 | 6,5 | 0,45 |
10с-6-1 | 10 | пар | 25,0 | 12Х1МФ | 2,5 | 10 | М | 110 | 3,1 | 545 | 1,5 | 3,9 | 28 | ||||
10с-6-1ЭН | 10 | пар | 25,0 | 12Х1МФ | 2,5 | 10 | Э | 110 | 20,7 | 545 | 1,5 | 3,9 | 28 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 12,5 | 6,7 | 0,45 |
10с-4-2 | 20 | вода-пар | (10,0) | 20 | 5 | 20 | М | 160 | 5,8 | (450) | 4,4 | 1 | 46 | ||||
10с-4-2ЭД | 20 | вода-пар | (10,0) | 20 | 5 | 20 | Э | 160 | 33 | (450) | 4,4 | 1 | 46 | AUMA SAR 10.2-F10-C28 | 13,6 | 5,8 | 0,25 |
10с-4-2ЭН | 20 | вода-пар | (10,0) | 20 | 5 | 20 | Э | 160 | 24,1 | (450) | 4,4 | 1 | 46 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 15 | 10,1 | 0,45 |
10с-4-2ЭЧ | 20 | вода-пар | (10,0) | 20 | 5 | 20 | Э | 160 | 28,7 | (450) | 4,4 | 1 | 46 | ПЭМ-А33У У2 | 25 | 5,7 | 0,18 |
10с-5-2-1 | 20 | вода | 37,3 | 20 | 5 | 20 | М | 160 | 5,8 | 280 | 1,3 | 1 | 46 | ||||
10с-5-2-1ЭД | 20 | вода | 37,3 | 20 | 5 | 20 | Э | 160 | 33 | 280 | 1,3 | 1 | 46 | AUMA SAR 10.2-F10-C28 | 13,6 | 8 | 0,25 |
10с-5-2-1ЭН | 20 | вода | 37,3 | 20 | 5 | 20 | Э | 160 | 24,1 | 280 | 1,3 | 1 | 46 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 15 | 10,1 | 0,45 |
10с-5-2-1ЭЧ | 20 | вода | 37,3 | 20 | 5 | 20 | Э | 160 | 28,7 | 280 | 1,3 | 1 | 46 | ПЭМ-А33У У2 | 25 | 5,7 | 0,18 |
10с-5-2-2 | 20 | вода | 37,3 | 20 | 5 | 20 | М | 160 | 5,8 | 280 | 6 | 1 | 46 | ||||
10с-5-2-2ЭД | 20 | вода | 37,3 | 20 | 5 | 20 | Э | 160 | 33 | 280 | 6 | 1 | 46 | AUMA SAR 10.2-F10-C28 | 13,6 | 8 | 0,25 |
10с-5-2-2ЭН | 20 | вода | 37,3 | 20 | 5 | 20 | Э | 160 | 24,1 | 280 | 6 | 1 | 46 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 15 | 10,1 | 0,45 |
10с-5-2-2ЭЧ | 20 | вода | 37,3 | 20 | 5 | 20 | Э | 160 | 28,7 | 280 | 6 | 1 | 46 | ПЭМ-А33У У2 | 25 | 5,7 | 0,18 |
10с-6-2 | 20 | пар | 25,0 | 12Х1МФ | 5 | 20 | М | 160 | 5,8 | 545 | 6 | 3,9 | 46 | ||||
10с-6-2ЭД | 20 | пар | 25,0 | 12Х1МФ | 5 | 20 | Э | 160 | 33 | 545 | 6 | 3,9 | 46 | AUMA SAR 10.2-F10-C28 | 13,6 | 8 | 0,25 |
10с-6-2ЭН | 20 | пар | 25,0 | 12Х1МФ | 5 | 20 | Э | 160 | 24,128,7 | 545 | 6 | 3,9 | 46 | ЭП-Р-100-ХХ-А2-Т-В-У1ПЭМ-А33У У2 | 1525 | 10,15,7 | 0,18 |
10с-4-3 | 32 | вода-пар | (10,0) | 20 | 6 | 24 | М | 230 | 6,7 | (450) | 2,7 | 1 | 47 | ||||
10с-4-3ЭД | 32 | вода-пар | (10,0) | 20 | 6 | 24 | Э | 230 | 33,8 | (450) | 2,7 | 1 | 47 | AUMA SAR 10.2-F10-C28 | 16,4 | 8,8 | 0,25 |
10с-4-3ЭН | 32 | вода-пар | (10,0) | 20 | 6 | 24 | Э | 230 | 22,2 | (450) | 2,7 | 1 | 47 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 30 | 8,8 | 0,45 |
10с-4-3ЭЧ | 32 | вода-пар | (10,0) | 20 | 6 | 24 | Э | 230 | 30 | (450) | 2,7 | 1 | 47 | ПЭМ-А33У У2 | 30 | 7 | 0,18 |
10с-4-3-1 | 32 | вода-пар | (10,0) | 20 | 6 | 24 | М | 230 | 6,7 | (450) | 3,2 | 1 | 47 | ||||
10с-4-3ЭД-1 | 32 | вода-пар | (10,0) | 20 | 6 | 24 | Э | 230 | 33,8 | (450) | 3,2 | 1 | 47 | AUMA SAR 10.2-F10-C28 | 16,4 | 8,8 | 0,25 |
10с-4-3ЭН-1 | 32 | вода-пар | (10,0) | 20 | 6 | 24 | Э | 230 | 22,2 | (450) | 3,2 | 1 | 47 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 30 | 8,2 | 0,45 |
10с-4-3ЭЧ-1 | 32 | вода-пар | (10,0) | 20 | 6 | 24 | Э | 230 | 30 | (450) | 3,2 | 1 | 47 | ПЭМ-А33У У2 | 30 | 7 | 0,18 |
10с-4-5 | 50 | вода-пар | (6,3) | 20 | 6,5 | 26 | М | 240 | 9,4 | (425) | 5,75 | 1 | 68 | ||||
10с-4-5ЭД | 50 | вода-пар | (6,3) | 20 | 6,5 | 26 | Э | 240 | 36,5 | (425) | 5,75 | 1 | 68 | AUMA SAR 10.2-F10-C28 | 17,7 | 11,5 | 0,25 |
10с-4-5ЭН | 50 | вода-пар | (6,3) | 20 | 6,5 | 26 | Э | 240 | 25 | (425) | 5,75 | 1 | 68 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 30 | 11 | 0,45 |
10с-4-5ЭЧ | 50 | вода-пар | (6,3) | 20 | 6,5 | 26 | Э | 240 | 33,6 | (425) | 5,75 | 1 | 68 | ПЭМ-А33У У2 | 32,5 | 10,6 | 0,18 |
10с-4-5-1 | 50 | вода-пар | (6,3) | 20 | 6,5 | 26 | М | 240 | 9,4 | (425) | 10,25 | 1 | 68 | ||||
10с-4-5-1ЭД | 50 | вода-пар | (6,3) | 20 | 6,5 | 26 | Э | 240 | 36,5 | (425) | 10,25 | 1 | 68 | AUMA SAR 10.2-F10-C28 | 17,7 | 11,5 | 0,25 |
10с-4-5-1ЭН | 50 | вода-пар | (6,3) | 20 | 6,5 | 26 | Э | 240 | 25 | (425) | 10,25 | 1 | 68 | ЭП-Р-100-ХХ-А2-Т-В-У1 | 30 | 11 | 0,45 |
10с-4-5-1ЭЧ | 50 | вода-пар | (6,3) | 20 | 6,5 | 26 | Э | 240 | 33,6 | (425) | 10,25 | 1 | 68 | ПЭМ-А33У У2 | 32,5 | 10,6 | 0,18 |
10с-5-5 | 50 | вода-пар | (25,0) | 20 | 6 | 36 | М | 220 | 34,7 | (450) | 29,6 | 1 | 85 | ||||
10с-5-5ЭД | 50 | вода-пар | (25,0) | 20 | 6 | 36 | Э | 220 | 92,7 | (450) | 29,6 | 1 | 85 | AUMA SAR 14.6-F14-C38 | 16 | 39,7 | 0,8 |
10с-5-5ЭН | 50 | вода-пар | (25,0) | 20 | 6 | 36 | Э | 220 | 72,2 | (450) | 29,6 | 1 | 85 | ЭП-Р-300-12-Б1-Т-А-У1 | 30 | 34,2 | 0,75 |
10с-5-5ЭЧ | 50 | вода-пар | (25,0) | 20 | 6 | 36 | Э | 220 | 76,2 | (450) | 29,6 | 1 | 85 | ПЭМ-Б1У У2 | 15 | 38,2 | 0,55 |
10с-5-5-1 | 50 | вода-пар | (25,0) | 20 | 6 | 36 | М | 220 | 34,8 | (450) | 5,75 | 1 | 85 | ||||
10с-5-5-1ЭД | 50 | вода-пар | (25,0) | 20 | 6 | 36 | Э | 220 | 93,2 | (450) | 5,75 | 1 | 85 | AUMA SAR 14.6-F14-C38 | 16 | 40,2 | 0,8 |
10с-5-5-1ЭН | 50 | вода-пар | (25,0) | 20 | 6 | 36 | Э | 220 | 72,3 | (450) | 5,75 | 1 | 85 | ЭП-Р-300-12-Б1-Т-А-У1 | 30 | 34,3 | 0,75 |
10с-5-5-1ЭЧ | 50 | вода-пар | (25,0) | 20 | 6 | 36 | Э | 220 | 76,3 | (450) | 5,75 | 1 | 85 | ПЭМ-Б1У У2 | 15 | 38,3 | 0,55 |
10с-5-5-2 | 50 | вода-пар | (25,0) | 20 | 6 | 36 | М | 220 | 34,8 | (450) | 10,25 | 1 | 85 | ||||
10с-5-5-2ЭД | 50 | вода-пар | (25,0) | 20 | 6 | 36 | Э | 220 | 92,8 | (450) | 10,25 | 1 | 85 | AUMA SAR 14.6-F14-C38 | 16 | 39,8 | 0,8 |
10с-5-5-2ЭН | 50 | вода-пар | (25,0) | 20 | 6 | 36 | Э | 220 | 72,3 | (450) | 10,25 | 1 | 85 | ЭП-Р-300-12-Б1-Т-А-У1 | 30 | 34,3 | 0,75 |
10с-5-5-2ЭЧ | 50 | вода-пар | (25,0) | 20 | 6 | 36 | Э | 220 | 76,3 | (450) | 10,25 | 1 | 85 | ПЭМ-Б1У У2 | 15 | 38,3 | 0,55 |
10с-6-5 | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | М | 250 | 39 | 560 | 29,6 | 3,9 | 95 | ||||
10с-6-5ЭД | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | Э | 250 | 96,4 | 560 | 29,6 | 3,9 | 95 | AUMA SAR 14.6-F14-C38 | 16 | 43,4 | 0,8 |
10с-6-5ЭН | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | Э | 250 | 76,2 | 560 | 29,6 | 3,9 | 95 | ЭП-Р-300-12-Б1-Т-А-У1 | 30 | 38,2 | 0,75 |
10с-6-5ЭЧ | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | Э | 250 | 80,2 | 560 | 29,6 | 3,9 | 95 | ПЭМ-Б1У У2 | 15 | 42,2 | 0,55 |
10c-5-6 | 65 | вода | 23,5 | 20 | 6 | 36 | М | 250 | 39 | 250 | 22,6 | 1 | 95 | ||||
10c-5-6ЭД | 65 | вода | 23,5 | 20 | 6 | 36 | Э | 250 | 96,4 | 250 | 22,6 | 1 | 95 | AUMA SAR 14.6-F14-C38 | 16 | 43,4 | 0,8 |
10c-5-6ЭН | 65 | вода | 23,5 | 20 | 6 | 36 | Э | 250 | 76,2 | 250 | 22,6 | 1 | 95 | ЭП-Р-300-12-Б1-Т-А-У1 | 30 | 38,2 | 0,75 |
10c-5-6ЭЧ | 65 | вода | 23,5 | 20 | 6 | 36 | Э | 250 | 80,2 | 250 | 22,6 | 1 | 95 | ПЭМ-Б1У У2 | 15 | 42,2 | 0,55 |
10c-6-6 | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | М | 250 | 39 | 540 | 30 | 3,9 | 95 | ||||
10c-6-6ЭД | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | Э | 250 | 96,4 | 540 | 30 | 3,9 | 95 | AUMA SAR 14.6-F14-C38 | 16 | 43,4 | 0,8 |
10c-6-6ЭН | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | Э | 250 | 76,2 | 540 | 30 | 3,9 | 95 | ЭП-Р-300-12-Б1-Т-А-У1 | 30 | 38,2 | 0,75 |
10c-6-6ЭЧ | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | Э | 250 | 80,2 | 540 | 30 | 3,9 | 95 | ПЭМ-Б1У У2 | 15 | 42,2 | 0,55 |
