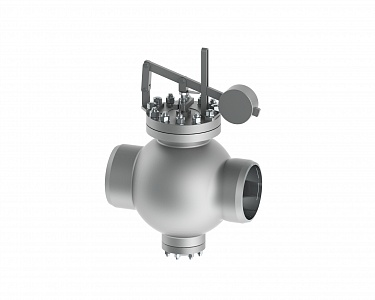

Назначение: регулируют количество и давление водяного пара.
Принцип работы: регулирование количества и давления пара происходит за счёт изменения площади проходного сечения путем поступательного перемещения золотника. Золотник клапана двухседельный.
Управление: электроприводы типа МЭО.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
В качестве запорного органа не применяется.
Для просмотра смахните вбок
| Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | Рабочий ход, мм | Способ управления | Привод | Время полного хода, сек | D1, мм | D2, мм | L, мм | А, мм | Коэффициент расхода | PN, МПа | Тmax, °С | Условная пропускная способность Kv, м3/ч | Мощность электропривода, кВт | Масса без привода, кг |
| 14с-73-20 | 300 | пар | 20ГСЛ | 120 | Р | МЭО-1600/25-0,25У-92К У2 | 20,5 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 1585 | 0,32 | |
| 14с-73-20ЭД | 300 | пар | 20ГСЛ | 120 | Э | AUMA SAR 14.6-F14-C38 | 26,7 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 1585 | 1,6 | 572 |
| 14с-73-20ЭН | 300 | пар | 20ГСЛ | 120 | Э | ЭП-Р-300-50-Б1-Т-А-У1 | 24 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 1585 | 1,1 | 572 |
| 14с-73-20ЭЧ | 300 | пар | 20ГСЛ | 120 | Э | ПЭМ-Б5У У2 | 24 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 1585 | 1,1 | 572 |
| 14с-73-20-1 | 300 | пар | 20ГСЛ | 120 | Р | МЭО-1600/25-0,25У-92К У2 | 20,5 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 660 | 0,32 | |
| 14с-73-20-1ЭД | 300 | пар | 20ГСЛ | 120 | Э | AUMA SAR 14.6-F14-C38 | 26,7 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 660 | 1,6 | 567 |
| 14с-73-20-1ЭН | 300 | пар | 20ГСЛ | 120 | Э | ЭП-Р-300-50-Б1-Т-А-У1 | 24 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 660 | 1,1 | 567 |
| 14с-73-20-1ЭЧ | 300 | пар | 20ГСЛ | 120 | Э | ПЭМ-Б5У У2 | 24 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 660 | 1,1 | 567 |
| 14с-73-20-3 | 300 | пар | 20ГСЛ | 120 | Р | МЭО-1600/25-0,25У-92К У2 | 20,5 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 915 | 0,32 | |
| 14с-73-20-3ЭД | 300 | пар | 20ГСЛ | 120 | Э | AUMA SAR 14.6-F14-C38 | 26,7 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 915 | 1,6 | 563 |
| 14с-73-20-3ЭН | 300 | пар | 20ГСЛ | 120 | Э | ЭП-Р-300-50-Б1-Т-А-У1 | 24 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 915 | 1,1 | 563 |
| 14с-73-20-3ЭЧ | 300 | пар | 20ГСЛ | 120 | Э | ПЭМ-Б5У У2 | 24 | 303 | 330 | 800 | 385 | 0,7 | 6,3 | 450 | 915 | 1,1 | 563 |
| 14с-73-26 | 400 | пар | 20ГСЛ | 120 | Р | МЭО-1600/25-0,25У-92К У2 | 20,5 | 399 | 436 | 800 | 385 | 0,7 | 6,3 | 450 | 1215 | 0,32 | |
| 14с-73-26ЭД | 400 | пар | 20ГСЛ | 120 | Э | AUMA SAR 14.6-F14-C38 | 26,7 | 399 | 436 | 800 | 385 | 0,7 | 6,3 | 450 | 1215 | 1,6 | 566 |
| 14с-73-26ЭН | 400 | пар | 20ГСЛ | 120 | Э | ЭП-Р-300-50-Б1-Т-А-У1 | 24 | 399 | 436 | 800 | 385 | 0,7 | 6,3 | 450 | 1215 | 1,1 | 566 |
| 14с-73-26ЭЧ | 400 | пар | 20ГСЛ | 120 | Э | ПЭМ-Б5У У2 | 24 | 399 | 436 | 800 | 385 | 0,7 | 6,3 | 450 | 1215 | 1,1 | 566 |
| 14с-76-64 | 400 | пар | 20ГСЛ | 120 | Р | МЭО-1600/25-0,25У-92К У2 | 20,5 | 399 | 436 | 800 | 385 | 0,7 | 6,3 | 450 | 1900 | 0,32 | |
| 14с-76-64ЭД | 400 | пар | 20ГСЛ | 120 | Э | AUMA SAR 14.6-F14-C38 | 26,7 | 399 | 436 | 800 | 385 | 0,7 | 6,3 | 450 | 1900 | 1,6 | 557 |
| 14с-76-64ЭН | 400 | пар | 20ГСЛ | 120 | Э | ЭП-Р-300-50-Б1-Т-А-У1 | 24 | 399 | 436 | 800 | 385 | 0,7 | 6,3 | 450 | 1900 | 1,1 | 557 |
| 14с-76-64ЭЧ | 400 | пар | 20ГСЛ | 120 | Э | ПЭМ-Б5У У2 | 24 | 399 | 436 | 800 | 385 | 0,7 | 6,3 | 450 | 1900 | 1,1 | 557 |
