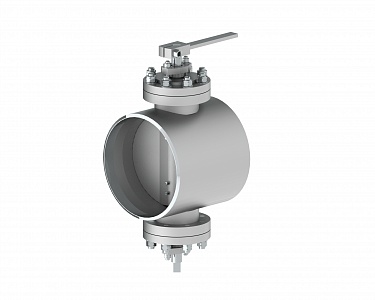

Затворы поворотные дисковые типов 12с-1
Назначение: регулируют расход пара при перепаде давления не более 0,25 МПа.
Принцип работы: регулирование осуществляется за счет изменения площади проходного сечения между корпусом и дроссельной заслонкой при ее повороте. Полное открытие затворов соответствует повороту рычага на угол 75˚ от закрытого положения.
Присоединение к трубопроводу – под сварку.
В качестве запорных органов клапаны не применяются.
Затворы поворотные дисковые типа 12с-8
Назначение: регулируют расход воздуха и неагрессивных очищенных газов в газо-воздухопроводах котельных агрегатов.
Принцип работы: регулирование расхода среды осуществляется изменением площади проходного сечения поворотом диска с помощью привода. При полном открытии диск поворачивается на 90˚.
Присоединение к трубопроводу – фланцевое.
Установка: Затворы можно устанавливать как на горизонтальных, так и на вертикальных участках газо-воздухопроводов с направлением потока с любой стороны.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 2, 3 по ГОСТ 15150-69.
Для просмотра смахните вбок
| Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | Кол-во оборотов | Способ управления | Привод | Время полного хода, сек | D1, мм | D2, мм | L, мм | H, мм | Масса, кг | Тmax, °С | Условная пропускная способность Kv, куб.м/ч | Мощность электропривода, кВт | Максимальный перепад давления, МПа |
| 12с-4-3Э | 200 | воздух, газ | 20 | 0,25 | Э | МЭОФ-40/25-0,25У-96К У2 | 25 | 280 | 250 | 80 | 468 | 30 | 400 | 1080 | 0,16 | 0,1 |
| 12с-4-4Э | 300 | воздух, газ | 20 | 0,25 | Э | МЭОФ-40/25-0,25У-96К У2 | 25 | 395 | 350 | 100 | 538 | 44 | 400 | 2470 | 0,16 | 0,1 |
| 12с-1 | 400 | пар | 20 | 0,21 | Р | МЭО-1600/25-0,25У-92К У2 | 22,5 | 401 | 426 | 400 | 899 | 217 | 425 | 8750 | 0,32 | 0,25 |
| 12с-1-1 | 450 | пар | 20 | 0,21 | Р | МЭО-1600/25-0,25У-92К У2 | 22,5 | 437 | 465 | 400 | 950 | 205 | 340 | 10400 | 0,32 | 0,25 |
| 12с-8-4 | 300 | воздух, газ | 20 | 0,25 | Р | МЭО-630/25-0,25У-92К У2 | 25 | 180 | 568 | 53 | 400 | 4700 | 0,22 | 0,1 | ||
| 12с-8-5 | 400 | воздух, газ | 20 | 0,25 | Р | МЭО-630/25-0,25У-92К У2 | 25 | 180 | 668 | 68 | 400 | 8200 | 0,22 | 0,1 | ||
| 12с-8-6 | 500 | воздух, газ | 20 | 0,25 | Р | МЭО-630/25-0,25У-92К У2 | 25 | 180 | 768 | 87 | 400 | 12800 | 0,22 | 0,1 | ||
| 12с-8-7 | 600 | воздух, газ | 20 | 0,25 | Р | МЭО-630/25-0,25У-92К У2 | 25 | 180 | 868 | 103 | 400 | 22500 | 0,22 | 0,1 | ||
| 12с-8-8 | 700 | воздух, газ | 20 | 0,25 | Р | МЭО-630/25-0,25У-92К У2 | 25 | 220 | 983 | 132 | 400 | 31000 | 0,22 | 0,1 | ||
| 12с-8-9 | 800 | воздух, газ | 20 | 0,25 | Р | МЭО-630/25-0,25У-92К У2 | 25 | 220 | 1083 | 162 | 400 | 40000 | 0,22 | 0,1 | ||
| 12с-8-10 | 900 | воздух, газ | 20 | 0,25 | Р | МЭО-630/25-0,25У-92К У2 | 25 | 220 | 1183 | 186 | 400 | 51500 | 0,22 | 0,1 | ||
| 12с-8-11 | 1000 | воздух, газ | 20 | 0,25 | Р | МЭО-630/25-0,25У-92К У2 | 25 | 220 | 1283 | 214 | 400 | 63000 | 0,22 | 0,1 | ||
| 12с-8-12 | 1100 | воздух, газ | 20 | 0,25 | Р | МЭО-4000/63-0,25У-97К У2 | 41 | 240 | 1383 | 246 | 400 | 81500 | 0,32 | 0,1 | ||
| 12с-8-13 | 1200 | воздух, газ | 20 | 0,25 | Р | МЭО-4000/63-0,25У-97К У2 | 41 | 260 | 1483 | 269 | 400 | 10000 | 0,32 | 0,1 | ||
| 12с-8-14 | 1300 | воздух, газ | 20 | 0,25 | Р | МЭО-4000/63-0,25У-97К У2 | 41 | 280 | 1583 | 297 | 400 | 112500 | 0,32 | 0,1 | ||
| 12с-8-15 | 1400 | воздух, газ | 20 | 0,25 | Р | МЭО-4000/63-0,25У-97К У2 | 41 | 300 | 1683 | 362 | 400 | 125000 | 0,32 | 0,1 |
