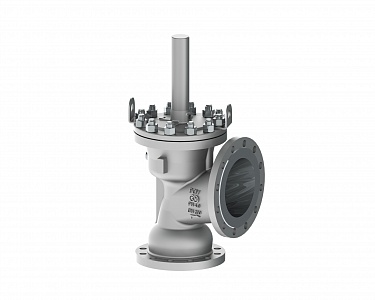

Назначение: обеспечение безопасности работы трубопроводов редуцированного и охлажденного пара РОУ, РУ, деаэраторов и других систем и объектов ТЭС.
Установка: на горизонтальных участках трубопроводов направлением штока вверх. Располагать в местах, удобных для обслуживания и с возможностью разместить в непосредственной близости импульсные клапаны.
Материал корпусов: сталь 20ГСЛ. Корпус и затвор имеют уплотнительную наплавку из материала на основе хромоникелевых сплавов.
Присоединение к трубопроводу: фланцевое.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 3 по ГОСТ 15150-69.
Для просмотра смахните вбок
| Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | D1, мм | D2, мм | L, мм | H, мм | Масса, кг | Н | n1 | Тmax, °С | Условная пропускная способность Kv, куб.м/ч | F, кв.см | H1, мм | D3, мм | D4, мм | D5, мм | D6, мм | D7, мм | D8, мм | D9, мм | D10, мм | РN, МПа |
| 7c-6-1 | 150 | пар | 20ГСЛ | 200 | 278 | 240 | 824 | 135 | 8 | 12 | 450 | 210 | 52 | 260 | 310 | 360 | 150 | 204 | 250 | 300 | 27 | 27 | 4,0 |
| 7c-6-2 | 200 | пар | 20ГСЛ | 250 | 335 | 290 | 964 | 225 | 12 | 12 | 450 | 480 | 127 | 350 | 370 | 425 | 200 | 260 | 320 | 375 | 30 | 30 | 4,0 |
| 7c-6-3 | 250 | пар | 20ГСЛ | 300 | 370 | 330 | 1130 | 375 | 12 | 12 | 450 | 1020 | 253 | 420 | 410 | 460 | 250 | 335 | 370 | 425 | 27 | 30 | 2,5 |
| 7с-4-4 | 300 | пар | 20ГСЛ | 440 | 590 | 325 | 1318 | 393 | 12 | 16 | 350 | 1200 | 505 | 92 | 400 | 300 | 550 | 520 | 450 | 22 | 22 | 1,0 | |
| 7с-4-4-1 | 300 | пар | 20ГСЛ | 440 | 590 | 325 | 1318 | 412 | 16 | 16 | 425 | 1200 | 505 | 92 | 430 | 300 | 550 | 520 | 450 | 32 | 22 | 2,5 |
