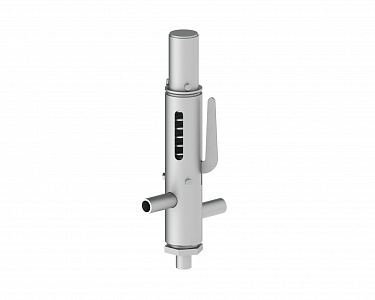

Являются составной частью ИПУ совместно с главными предохранительными клапанами (ГПК) типа 7с.
Назначение: управляют ГПК путем подачи или прекращения подачи рабочей среды в камеру сервопривода.
Присоединение к трубопроводу: под сварку.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 3 по ГОСТ 15150-69.
Для просмотра смахните вбок
| Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | L, мм | H, мм | Масса, кг | PN, МПа | Тmax, °С | H1, мм | H2, мм | D1/D3, мм | D2/D4, мм |
| 8с-3-1 | 20 | пар | 20 | 170 | 390 | 5 | 4,0 | 450 | 87 | 118 | 19 | 25 |
| 8с-3-2 | 20 | пар | 20 | 170 | 390 | 5 | 4,0 | 450 | 87 | 118 | 19 | 25 |
| 8с-3-3 | 20 | пар | 20 | 170 | 390 | 5 | 4,0 | 450 | 87 | 118 | 19 | 25 |
| 8с-3-4 | 20 | пар | 20 | 170 | 390 | 5 | 4,0 | 450 | 87 | 118 | 19 | 25 |
| 8с-3-5 | 20 | пар | 20 | 170 | 390 | 5 | 4,0 | 450 | 87 | 118 | 19 | 25 |
| 8с-3-6 | 20 | пар | 20 | 170 | 390 | 5 | 4,0 | 450 | 87 | 118 | 19 | 25 |
