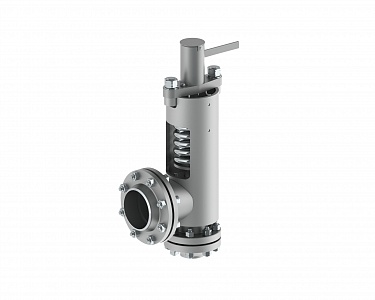

Назначение: предохранение котла-агрегата, трубопровода или иного замкнутого объёма от превышения заданного давления среды выше допустимой величины и выпуска избытка среды в атмосферу. (новый текст)
Принцип работы: клапан работает автоматически – в период, когда давление номинальное, клапан находится в закрытом состоянии. Когда давление в котла-агрегате (трубопроводе) повышается больше установленного, сила, создаваемая давлением среды, превышает силу, создаваемую пружиной на тарелку через шток, тарелка начинает подниматься. Вытекающая среда воздействует на демпферную втулку, вызывает резкий подъём тарелки на высоту 0,25d, в связи с этим происходит выброс среды в атмосферу. С понижением давления, сила, создаваемая пружиной, превышает силу, создаваемую давлением на тарелку, при этом тарелка опускается, клапан закрывается.
Присоединение к трубопроводу: фланцевое по ГОСТ 33259-2015.
Климатическое исполнение : У, -Т по ГОСТ 15150-69.
Категория размещения : 2,3 по ГОСТ 15150-69.
Для просмотра смахните вбок
| Обозначение изделия | Рабочая среда | Коэффициент расхода | Вх Номинальный диаметр DN, мм | Вх Номинальное давление PN, МПа (кгс/см2) | Вых Номинальный диаметр DN, мм | Вых Номинальное давление PN, МПа (кгс/см2) | Рабочее давление, Рр, МПа (кгс/см2) | Максимальная температура среды, °С | Площадь проходного сечения, см2 |
| 15с-Т-31МС-1 | пар | 0,65 | 50 | 6,3 (63) | 100 | 1,6 (16) | 3,5-4,5 (35-45) | 410 | 18,1 |
| 15с-Т-31МС-2 | пар | 0,65 | 50 | 6,3 (63) | 100 | 1,6 (16) | 1,8-2,8 (18-28) | 435 | 18,1 |
| 15с-Т-31МС-3 | пар | 0,65 | 50 | 6,3 (63) | 100 | 1,6 (16) | 0,7-1,5 (7-15) | 450 | 18,1 |
| 15с-Т-131МС | пар | 0,65 | 50 | 10,0 (100) | 100 | 1,6 (16) | 3,5-4,5 (35-45) | 450 | 18,1 |
| 15с-Т-32МС-1 | пар | 0,65 | 80 | 6,3 (63) | 150 | 1,6 (16) | 3,5-4,5 (35-45) | 410 | 30,2 |
| 15с-Т-32МС-2 | пар | 0,65 | 80 | 6,3 (63) | 150 | 1,6 (16) | 1,8-2,8 (18-28) | 435 | 30,2 |
| 15с-Т-32МС-3 | пар | 0,65 | 80 | 6,3 (63) | 150 | 1,6 (16) | 0,7-1,5 (7-15) | 450 | 30,2 |
| 15с-Т-132МС | пар | 0,65 | 80 | 10,0 (100) | 150 | 1,6 (16) | 3,5-4,5 (35-45) | 450 | 30,2 |
* Предельные параметры условий работы определяются по ГОСТ 356-80, исходя из номинального давления во входном фланце. Давление начала открытия Рн.о клапана по РД 153-34.1-26.304-98 должно быть в пределах 1,03÷1,08Рр.
