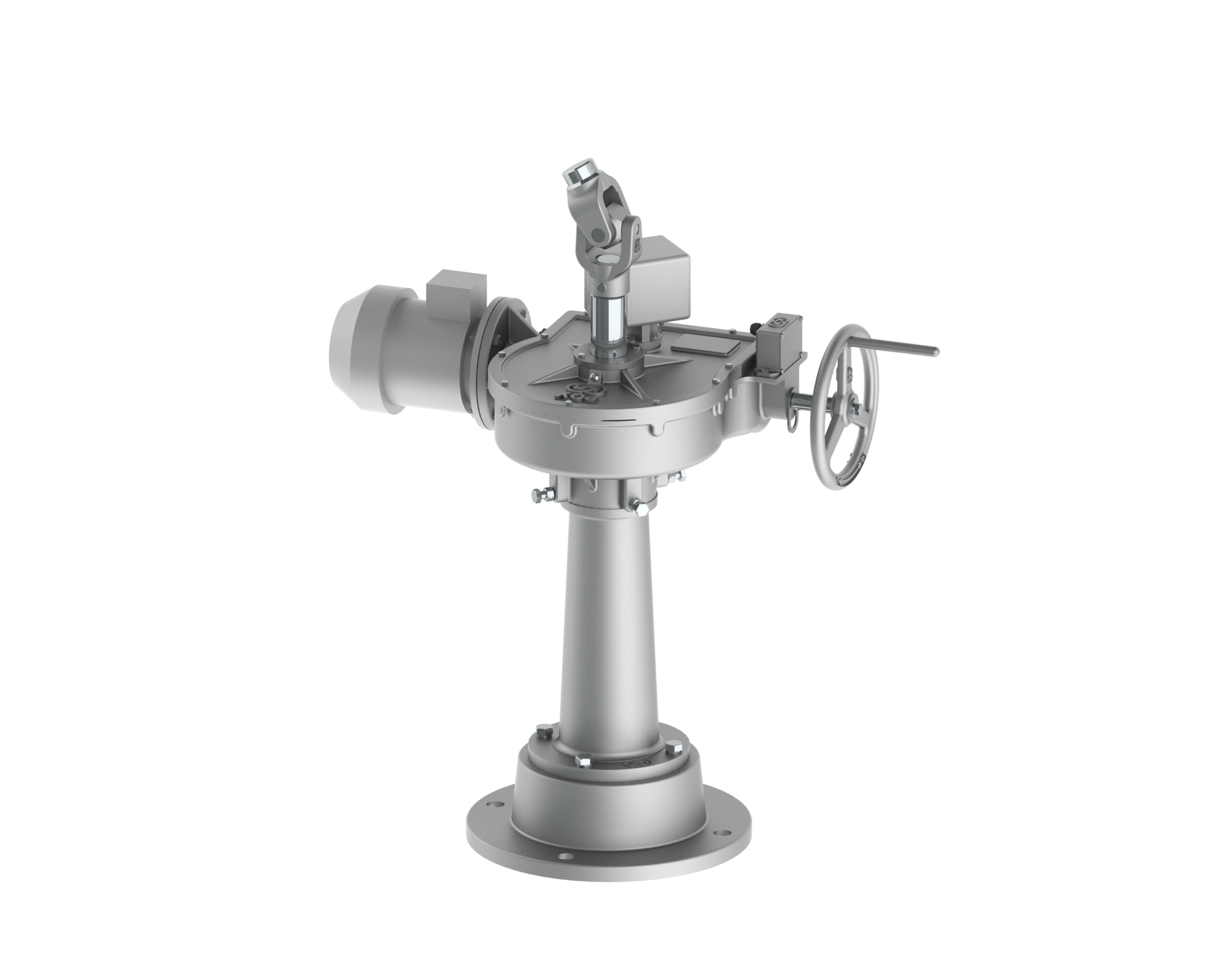

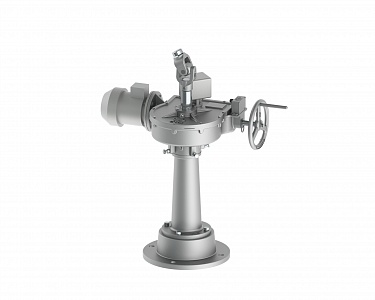

Колонковый электропривод состоит из одноступенчатого червячного редуктора, электродвигателя, узла блокировки ручного управления, коробки концевых и путевых выключателей, вала с шарнирной муфтой.
Назначение: управление запорной и регулирующей арматурой в условиях эксплуатации, не допускающих применять встроенные электроприводы.

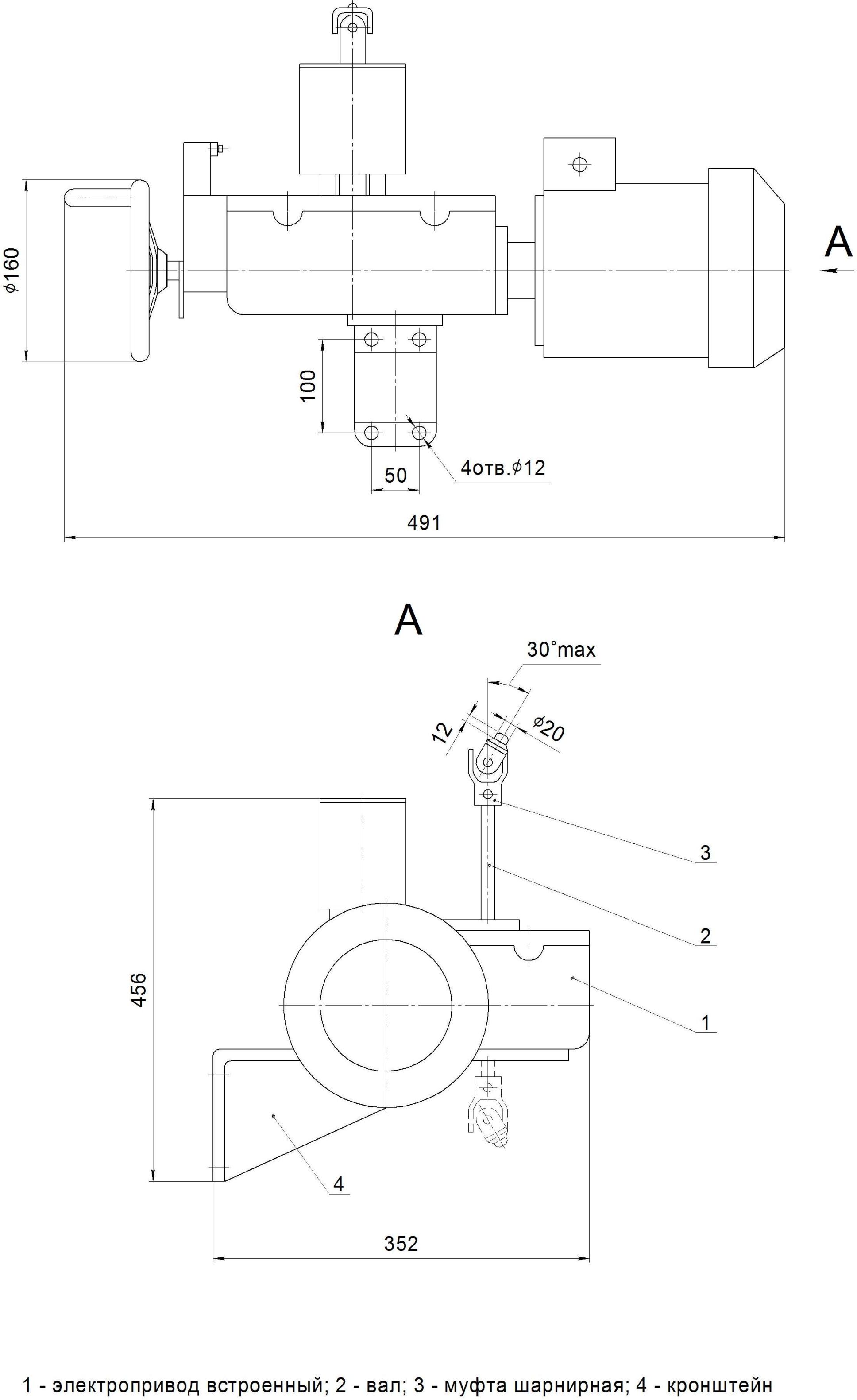

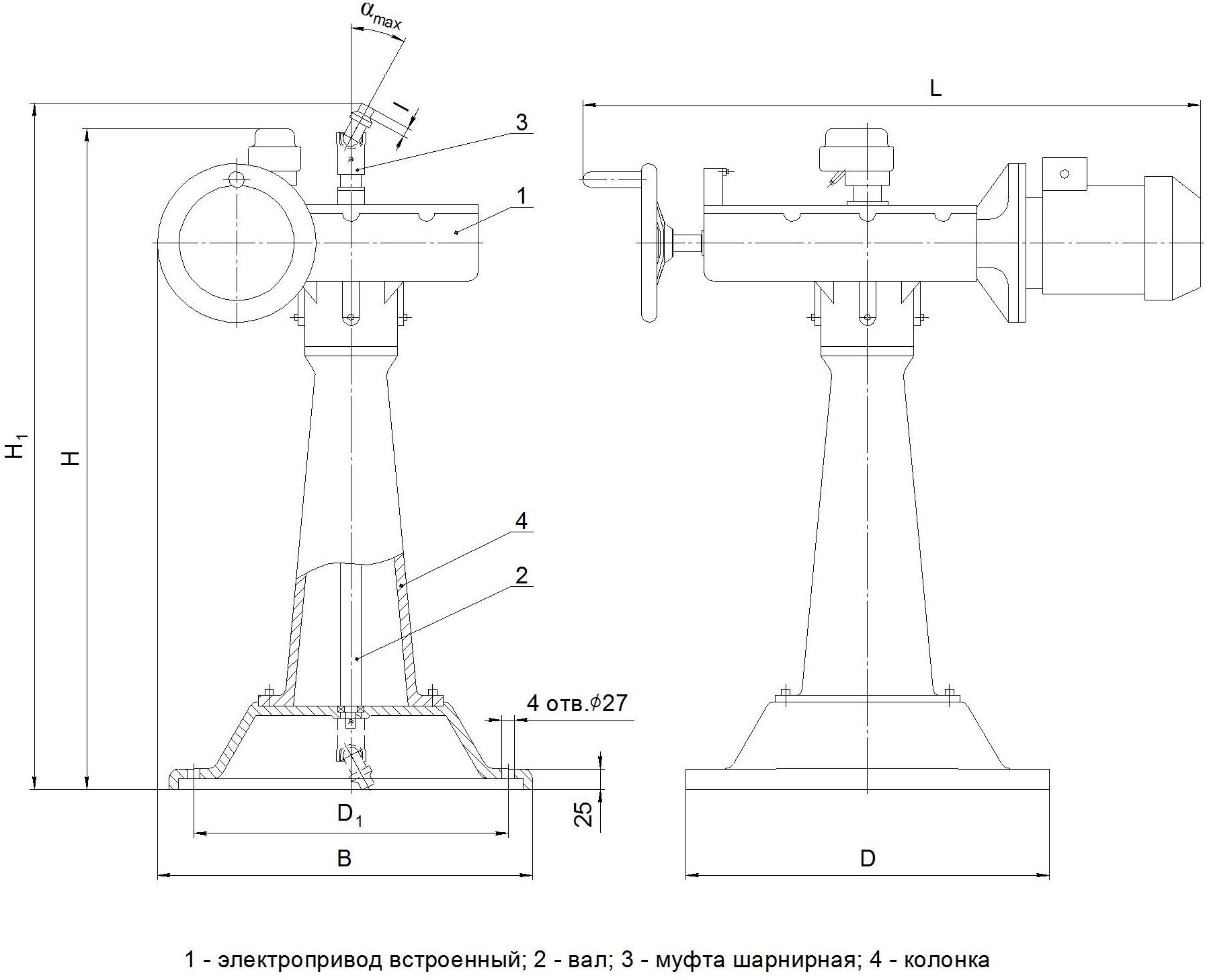

Установка: Электропривод серии 821 устанавливается на кронштейне и предназначен для управления арматурой с DN 20. Остальные электроприводы устанавливаются на колонках и применяются для управления арматурой с DN 32 и более. В зависимости от места нахождения арматуры по отношению к электроприводу (сверху или снизу) устанавливается шарнирная муфта.
Для просмотра смахните вбок
Обозначение изделия | Масса, кг | Применяемость к арматуре | Максимальный крутящий момент на выходном валу электропривода | Частота вращения, об/мин | Модель двигателя | Мощность, кВт | D1, мм | L, мм | Н, мм | Н1, мм | D, мм | В, мм |
821-КЭ-0а | 21,6 | запорный | 80 | 18 | АИР63В4У3 | 0,37 | ||||||
824-КЭ-0-01 | 218 | запорный | 1300 | 22,1 | АДМС100S4У3 | 3,2 | 360 | 1030 | 901 | 1076 | 425 | 520 |
822-КЭ-0 | 174 | запорный | 500 | 20,3 | АДМС80А4У3 | 1,32 | 360 | 945 | 881 | 1043 | 425 | 498 |
1280-КЭ-0 | 174 | запорный | 500 | 20,3 | АДМС80А4У3 | 1,32 | 360 | 945 | 881 | 1043 | 425 | 498 |
825-КЭ-0 | 413 | запорный | 1800 | 21,3 | АДМС100L4У3 | 4,25 | 400 | 1162 | 1334 | 1493 | 500 | 675 |
822-КЭР-0 | 175 | регулирующий | 300 | 20,3 | АДМС80А4У3 | 1,32 | 360 | 945 | 951 | 1044 | 425 | 498 |
824-КЭ-0-02 | 219 | регулирующий | 950 | 21,6 | АДМС100S4У3 | 3,2 | 360 | 1030 | 971 | 1076 | 425 | 520 |
824-КЭ-0-03 | 205 | регулирующий | 400 | 21,9 | АДМС80В4У3 | 1,7 | 360 | 998 | 971 | 1101 | 425 | 520 |
824-КЭ-0-04 | 219 | регулирующий | 530 | 44,3 | АДМС100S4У2 | 3,2 | 360 | 1030 | 971 | 1076 | 425 | 520 |
825-КЭР-0 | 413 | регулирующий | 1320 | 19,7 | АДМС100L4У3 | 4,25 | 400 | 1165 | 1403 | 1492 | 500 | 675 |
876-КЭР-0 | 396 | регулирующий | 1500 | 42,3 | АДМС132S4У3 | 8,5 | 400 | 1190 | 1057 | 1203 | 500 | 660 |
