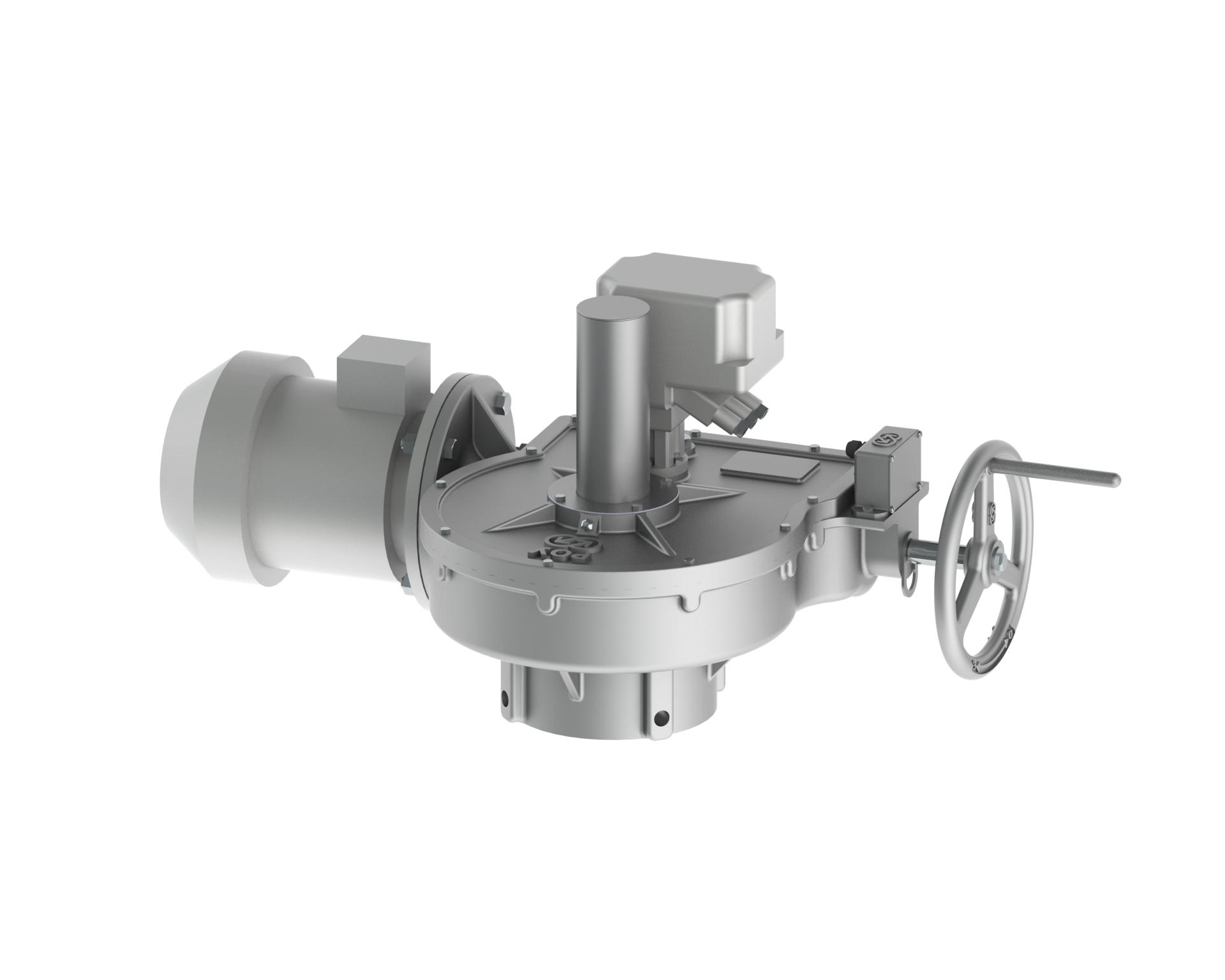

Встроенный привод состоит из одноступенчатого червячного редуктора, электродвигателя, узла блокировки ручного управления, коробки концевых и путевых выключателей.
Назначение: управление запорной и регулирующей арматурой.
Установка: непосредственно на бугель арматуры.
Для просмотра смахните вбок

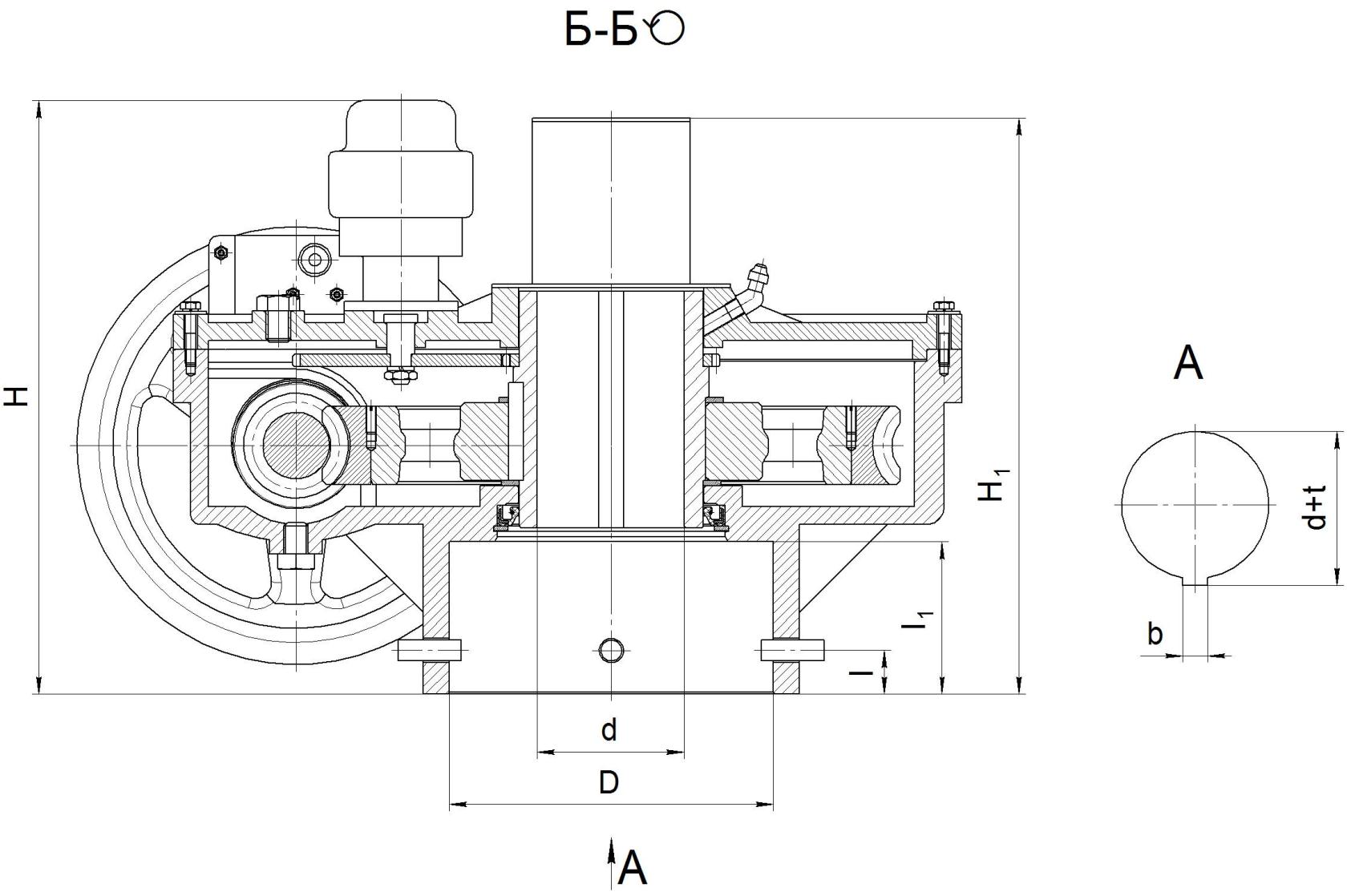

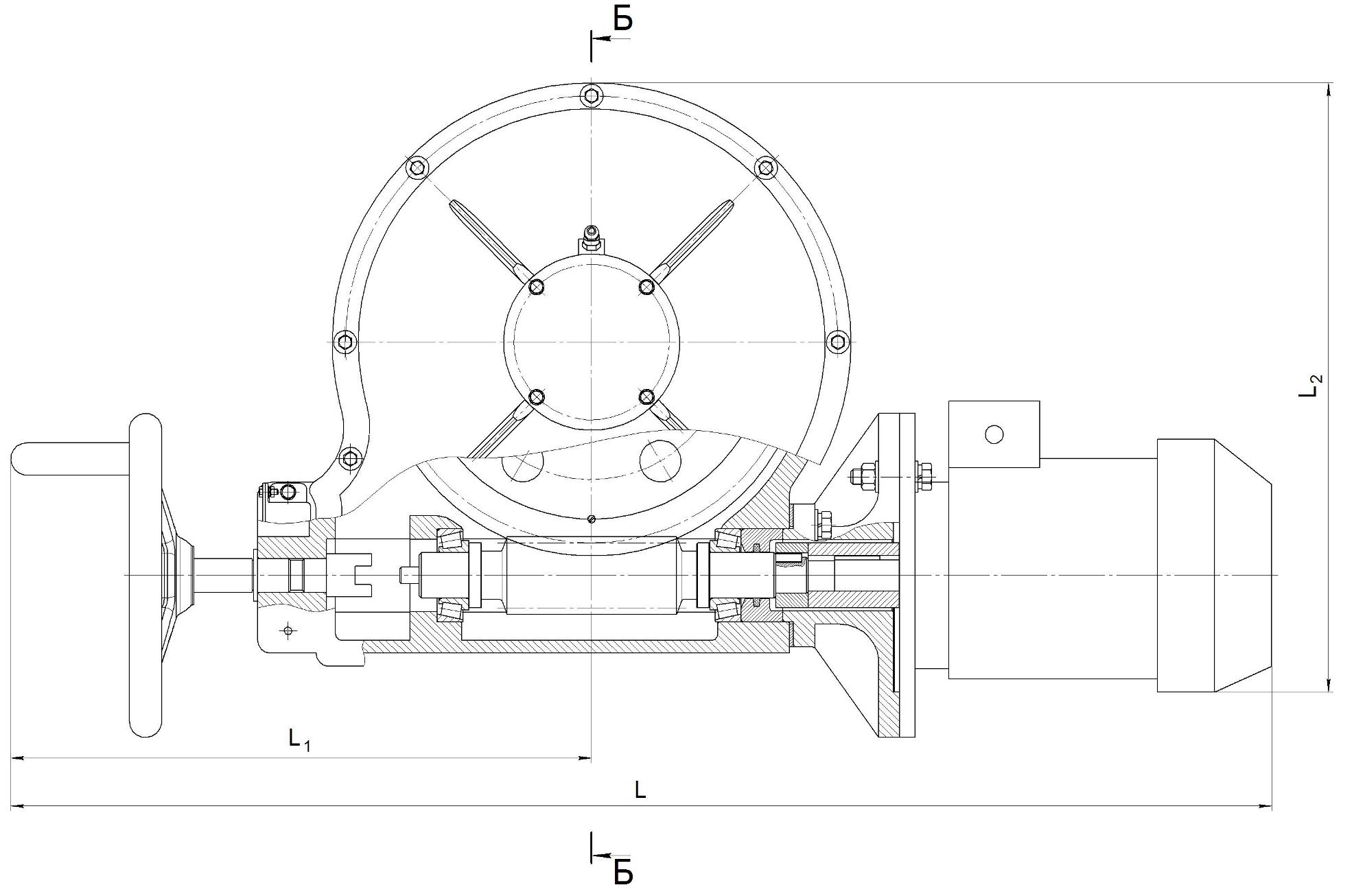

Обозначение изделия | L, мм | Масса, кг | L1, мм | Н, мм | B, мм | D, мм | Применяемость к арматуре | Максимальный крутящий момент на выходном валу электропривода | Частота вращения, об/мин | Модель двигателя | Мощность, кВт | Н1, мм | I, мм | I1, мм | Номинальный крутящий момент на выходном валу электропривода |
821-Э-0а | 491 | 17,6 | 273 | 292 | 5 | 15 | запорный | 80 | 18 | АИР63В4У3 | 0,37 | ||||
792-Э-0а | 945 | 96,2 | 465 | 345 | 14 | 55 | запорный | 500 | 20,3 | АДМС80А4У3 | 1,32 | 214 | 25 | 67 | |
792-Э-0а-01 | 945 | 98,2 | 465 | 345 | 8 | 28 | запорный | 320 | 20,3 | АДМС80А4У3 | 1,32 | 214 | 25 | 67 | |
792-Э-0а-04 | 945 | 92,4 | 465 | 345 | 12 | 65 | запорный | 500 | 20,3 | АДМС80А4У3 | 1,32 | 214 | 67 | ||
792-Э-0б | 945 | 98 | 465 | 345 | 14 | 55 | запорный | 500 | 20 | АДМС80А4У3 | 1,32 | 214 | 25 | 67 | |
792-Э-0б-01 | 945 | 100 | 465 | 345 | 8 | 28 | запорный | 320 | 20 | АДМС80А4У3 | 1,32 | 214 | 25 | 67 | |
822-Э-0а | 945 | 96,2 | 465 | 345 | 14 | 55 | запорный | 500 | 20,3 | АДМС80А4У3 | 1,32 | 214 | 25 | 67 | |
822-Э-0а-01 | 945 | 98,2 | 465 | 345 | 8 | 28 | запорный | 320 | 20,3 | АДМС80А4У3 | 1,32 | 214 | 25 | 67 | |
822-Э-0б | 945 | 98 | 465 | 345 | 14 | 55 | запорный | 500 | 20 | АДМС80А4У3 | 1,32 | 214 | 25 | 67 | |
822-Э-0б-01 | 945 | 100 | 465 | 345 | 8 | 28 | запорный | 320 | 20 | АДМС80А4У3 | 1,32 | 214 | 25 | 67 | |
793-Э-0 | 1030 | 134 | 492 | 366 | 18 | 75 | запорный | 1300 | 22,1 | АДМС100S4У3 | 3,2 | 435 | 20 | 87 | |
793-Э-0-04 | 1030 | 133 | 492 | 366 | 14 | 75 | запорный | 1300 | 22,1 | АДМС100S4У3 | 3,2 | 435 | 25 | 85 | |
794-Э-0а | 1030 | 135,6 | 492 | 366 | 18 | 85 | запорный | 1300 | 21,6 | АДМС100S4У3 | 3,2 | 435 | 25 | 87 | |
823-Э-0 | 1030 | 134 | 492 | 366 | 18 | 75 | запорный | 1300 | 22,1 | АДМС100S4У3 | 3,2 | 435 | 20 | 87 | |
824-Э-0а | 1030 | 135,6 | 492 | 366 | 18 | 85 | запорный | 1300 | 21,6 | АДМС100S4У3 | 3,2 | 435 | 25 | 87 | |
793-Э-0-II | 975 | 117 | 492 | 366 | 18 | 75 | запорный | 430 | 21,9 | АДМС80А4У3 | 1,32 | 435 | 20 | 87 | |
795-Э-0 | 1165 | 236,2 | 530 | 445 | 18 | 105 | запорный | 1800 | 21,3 | АДМС100L4У3 | 4,25 | 460 | 50 | 127 | |
795-Э-0-V | 1202 | 233,6 | 530 | 445 | 18 | 105 | запорный | 1300 | 21,3 | АДМС100S4У3 | 3,2 | 460 | 50 | 127 | |
795-Э-0-II | 1070 | 253 | 530 | 445 | 18 | 105 | запорный | 1500 | 42 | АДМС112М4У3 | 6 | 460 | 50 | 127 | |
795-Э-0-II-01 | 1202 | 255,4 | 530 | 445 | 18 | 105 | запорный | 1500 | 42 | АДМС112М4У3 | 6 | 680 | 50 | 127 | |
825-Э-0 | 1165 | 236,2 | 530 | 445 | 18 | 105 | запорный | 1800 | 21,3 | АДМС100L4У3 | 4,25 | 460 | 50 | 127 | |
825-Э-0-I | 1070 | 163 | 474 | 430 | 18 | 105 | запорный | 1300 | 21,3 | АДМС100S4У3 | 3,2 | 460 | 50 | 127 | |
825-Э-0-01 | 1162 | 170 | 474 | 430 | 18 | 105 | запорный | 1800 | 21,3 | АДМС100L4У3 | 4,25 | 588 | 50 | 127 | |
797-Э-0 | 1415 | 490 | 623 | 547 | 18 | 140 | запорный | 4000 | 39,9 | АДМС132М4У3 | 11,8 | 347 | 40 | 150 | |
768-Э-0а | 1645 | 607 | 585 | 430 | 18 | 140 | запорный | 6400 | 40,9 | АДМС160М4У3 | 20 | 610 | 40 | 150 | |
768-Э-0а-01 | 1645 | 607 | 585 | 430 | 18 | 140 | запорный | 6400 | 40,9 | АДМС160М4У3 | 20 | 727 | 40 | 150 | |
798-Э-0 | 1645 | 662 | 585 | 430 | 18 | 140 | запорный | 6400 | 40,9 | АДМС160М4У3 | 20 | 610 | 40 | 150 | |
798-Э-0-01 | 1645 | 662 | 585 | 430 | 18 | 140 | запорный | 6400 | 40,9 | АДМС160М4У3 | 20 | 727 | 40 | 150 | |
854-Э-0 | 1645 | 736 | 580 | 430 | 390 | запорный | 8800 | 20,4 | АДМС160М4У3 | 20 | 930 | ||||
821-ЭР-0б | 491 | 19,2 | 364 | 293 | 5 | 15 | регулирующий | 18 | АИР63В4У3 | 0,37 | 75 | ||||
792-ЭР-0а-01 | 937 | 99,2 | 465 | 414 | 8 | 28 | регулирующий | 20,3 | АДМС80А4У2 | 1,32 | 214 | 25 | 67 | 300 | |
792-ЭР-0а | 937 | 97,3 | 465 | 414 | 14 | 55 | регулирующий | 20,3 | АДМС80А4У2 | 1,32 | 214 | 25 | 67 | 300 | |
792-ЭР-0аI | 960 | 99,5 | 465 | 414 | 14 | 55 | регулирующий | 40,6 | АДМС80В4У2 | 1,7 | 214 | 25 | 67 | 300 | |
822-ЭР-0а | 937 | 97,3 | 465 | 414 | 14 | 55 | регулирующий | 20,3 | АДМС80А4У2 | 1,32 | 214 | 25 | 67 | 300 | |
822-ЭР-0а-01 | 937 | 99,2 | 465 | 414 | 8 | 28 | регулирующий | 20,3 | АДМС80А4У2 | 1,32 | 214 | 25 | 67 | 300 | |
793-ЭР-0 | 1030 | 133 | 492 | 436 | 18 | 75 | регулирующий | 22,1 | АДМС100S4У2 | 3,2 | 435 | 20 | 87 | 950 | |
793-ЭР-0I | 1030 | 134,6 | 492 | 436 | 18 | 75 | регулирующий | 44,3 | АДМС100S4У2 | 3,2 | 435 | 20 | 87 | 530 | |
793-ЭР-0I-01 | 1030 | 135 | 492 | 436 | 18 | 60 | регулирующий | 44,3 | АДМС100S4У2 | 3,2 | 234 | 20 | 87 | 530 | |
794-ЭР-0а | 1030 | 134,5 | 492 | 436 | 18 | 85 | регулирующий | 21,6 | АДМС100S4У2 | 3,2 | 234 | 25 | 87 | 970 | |
794-ЭР-0аI | 1030 | 136 | 492 | 436 | 18 | 85 | регулирующий | 41,2 | АДМС100S4У2 | 3,2 | 435 | 25 | 87 | 560 | |
824-ЭР-0а | 1030 | 134,5 | 492 | 436 | 18 | 85 | регулирующий | 21,6 | АДМС100S4У2 | 3,2 | 234 | 25 | 87 | 970 | |
824-ЭР-0аI | 1030 | 136 | 492 | 436 | 18 | 85 | регулирующий | 41,2 | АДМС100S4У2 | 3,2 | 435 | 25 | 87 | 560 | |
793-ЭР-0II | 975 | 118,6 | 492 | 436 | 18 | 64 | регулирующий | 21,9 | АДМС80А4У2 | 1,32 | 234 | 20 | 87 | 320 | |
793-ЭР-0-02 | 975 | 116,8 | 492 | 436 | 18 | 75 | регулирующий | 21,9 | АДМС80А4У2 | 1,32 | 234 | 20 | 87 | 320 | |
793-ЭР-0-04 | 1000 | 120,6 | 492 | 436 | 18 | 64 | регулирующий | 21,9 | АДМС80В4У2 | 1,7 | 234 | 20 | 87 | 480 | |
823-ЭР-0-IIа | 915 | 92 | 405 | 430 | 18 | 75 | регулирующий | 43,8 | АДМС80В4У2 | 1,7 | 234 | 20 | 87 | 280 | |
823-ЭР-0III | 975 | 118,6 | 492 | 436 | 18 | 64 | регулирующий | 21,9 | АДМС80А4У2 | 1,32 | 234 | 20 | 87 | 320 | |
823-ЭР-0-IV | 1000 | 119,5 | 492 | 436 | 18 | 75 | регулирующий | 21,9 | АДМС80В4У2 | 1,7 | 234 | 20 | 87 | 480 | |
823-ЭР-0-03 | 975 | 116,6 | 492 | 436 | 18 | 75 | регулирующий | 21,9 | АДМС80А4У2 | 1,32 | 234 | 20 | 87 | 320 | |
795-ЭР-0-V | 1130 | 235 | 530 | 515 | 18 | 105 | регулирующий | 21,3 | АДМС100S4У3 | 3,2 | 460 | 50 | 127 | 1000 | |
795-ЭР-0 | 1165 | 238,5 | 530 | 515 | 18 | 105 | регулирующий | 21,3 | АДМС100L4У3 | 4,25 | 460 | 50 | 127 | 1320 | |
795-ЭР-0-I | 1165 | 241,3 | 530 | 515 | 18 | 105 | регулирующий | 42,5 | АДМС100L4У3 | 4,25 | 560 | 50 | 127 | 750 | |
797-ЭР-0 | 1415 | 490 | 623 | 547 | 18 | 140 | регулирующий | 39,9 | АДМС132М4У3 | 11,8 | 347 | 40 | 150 | 2300 | |
876-Э-0-02 | 1165 | 254 | 530 | 515 | 18 | 95 | регулирующий | 21,1 | АДМС112М4У3 | 6 | 308 | 50 | 127 | 1800 | |
876-Э-0 | 1208 | 333 | 455 | 572 | 18 | 95 | регулирующий | 42,3 | АДМС132М4У3 | 11,8 | 50 | 127 | 2000 | ||
876-Э-0-04 | 1028 | 333 | 455 | 572 | 18 | 95 | регулирующий | 42,3 | АДМС132М4У3 | 11,8 | 50 | 127 | 2000 | ||
876-Э-0-07 | 1190 | 315 | 455 | 572 | 18 | 95 | регулирующий | 42,3 | АДМС132S4У3 | 8,5 | 50 | 127 | 1500 | ||
876-Э-0-08 | 1162 | 285 | 455 | 572 | 18 | 95 | регулирующий | 21,1 | АДМС112М4У3 | 6 | 50 | 127 | 1800 |
