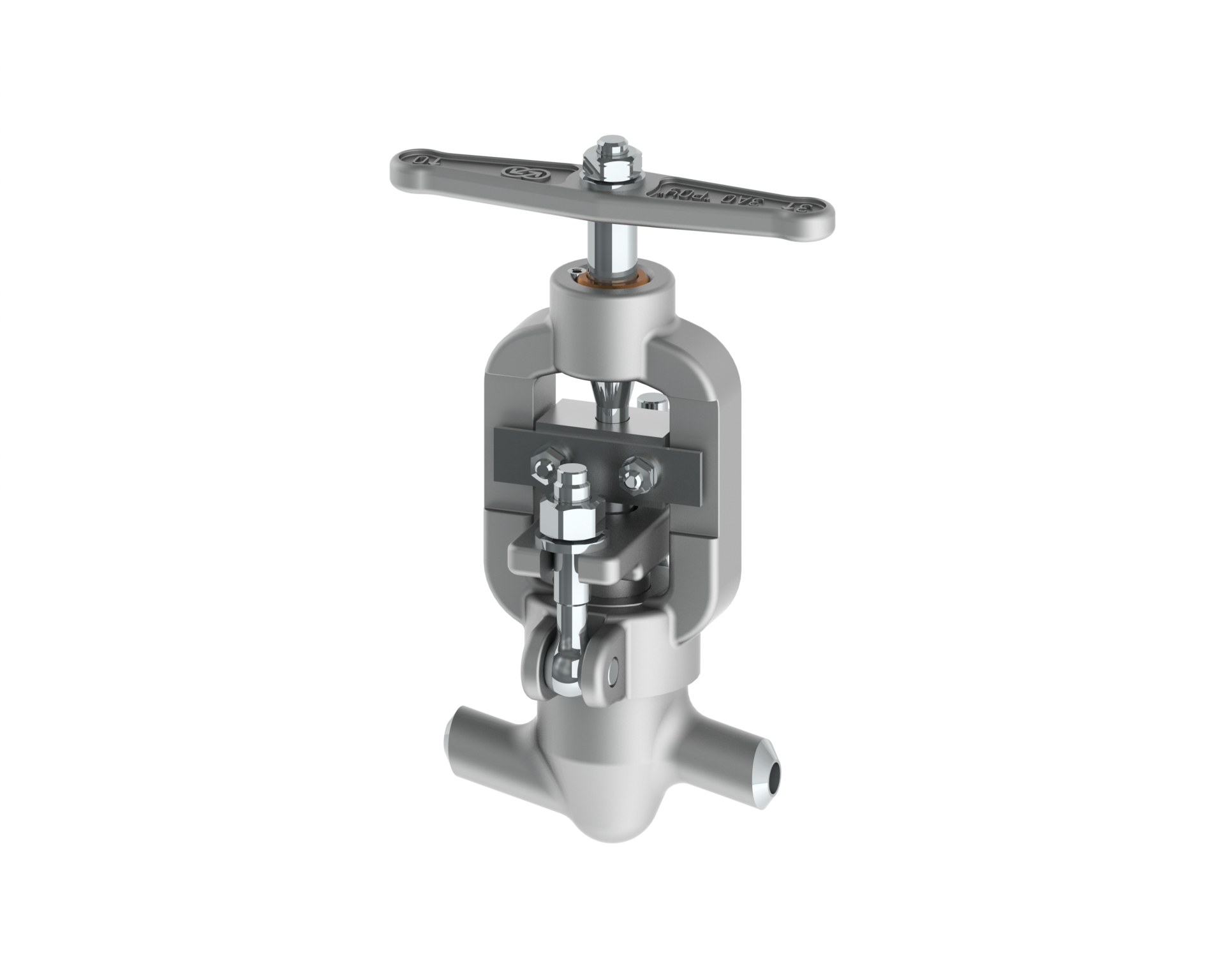

Относятся к запорной арматуре двухпозиционного действия: применяются только для открытия или перекрытия трубопроводов.
Назначение: открытие/полное перекрытие потока рабочей среды путем возвратно-поступательного перемещения запорного органа.
Присоединение к трубопроводу: под сварку.
Установочное положение на трубопроводе: любое (выступающей частью штока в верхней полусфере относительно горизонта).
Направление подачи рабочей среды: любое
Корпус имеет уплотнительную наплавку из материала на основе хромоникелевых сталей.
Управление: с помощью электропривода, вручную (с помощью рукоятки или маховика) или дистанционно от электропривода через муфту шарнирную.
Варианты электроприводов: возможна поставка оборудования с приводами других производителей, а также во взрывозащищенном исполнении (см. раздел «Электроприводы»). При заказе клапанов, укомплектованных электроприводом, указывайте требуемые характеристики привода: наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69).
Герметичность затвора: по классу А, В, С ГОСТ 9544-2015.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
Усилие на ручном дублере (маховике, рукоятке) – не более 300 Н.

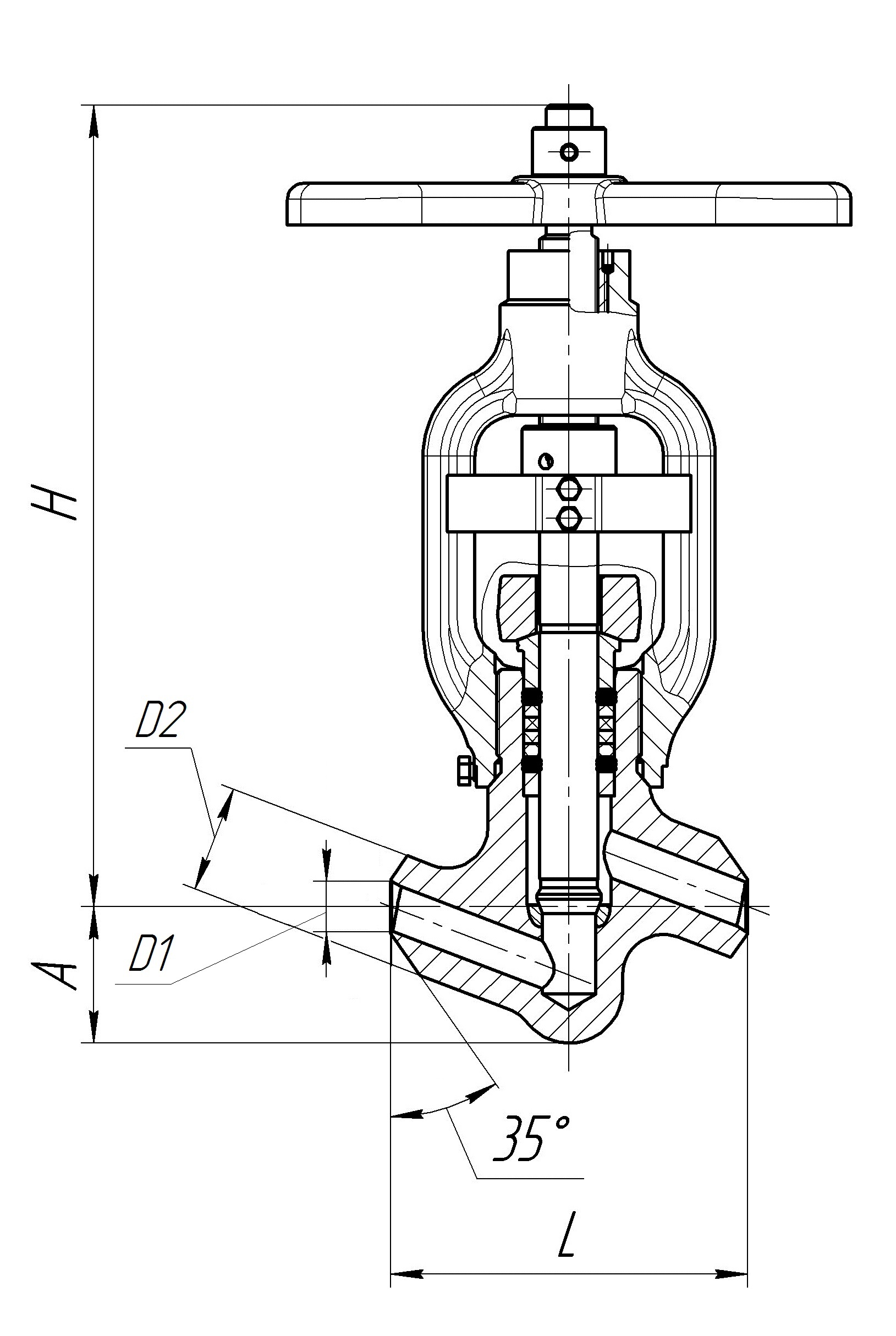

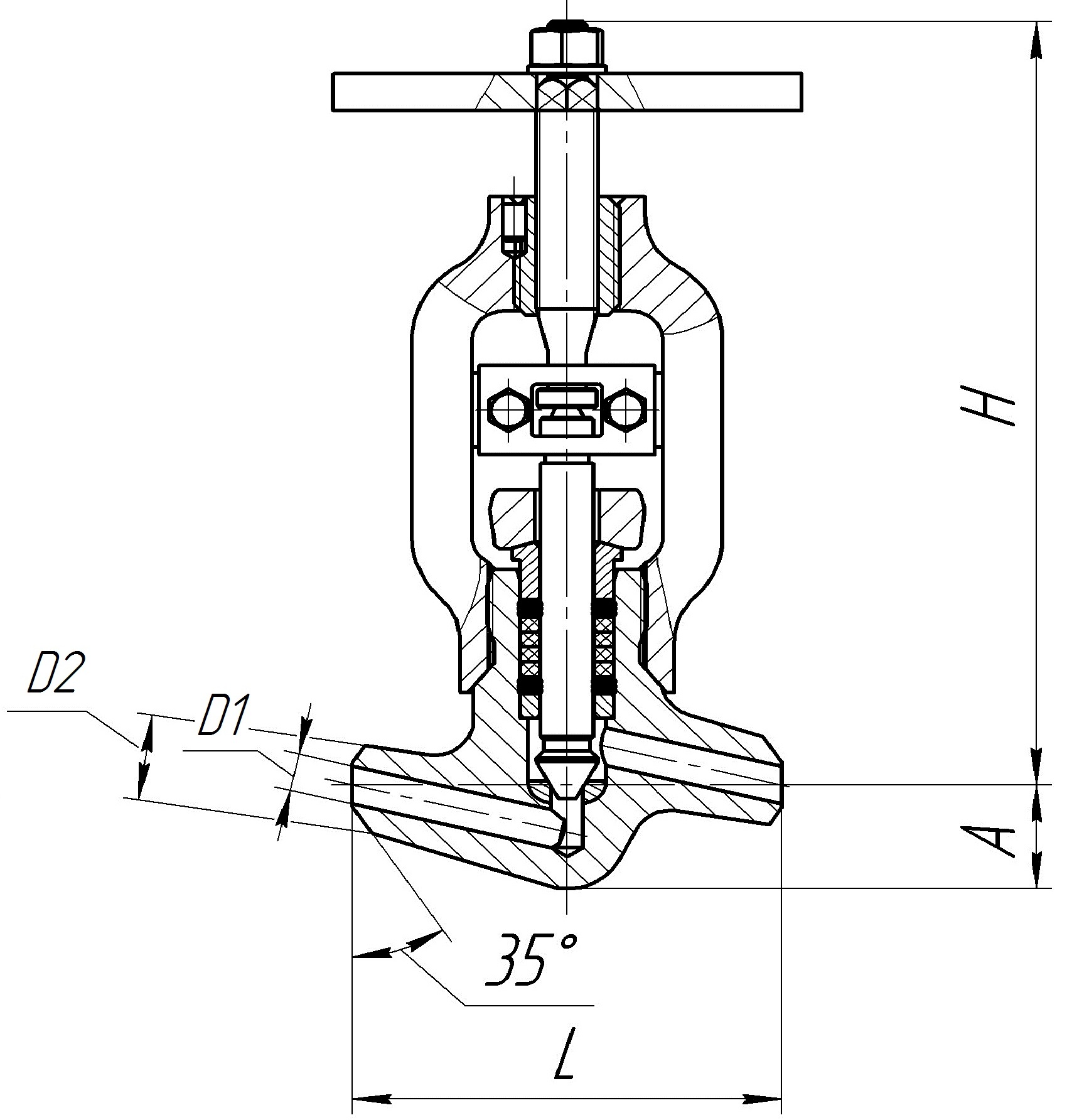

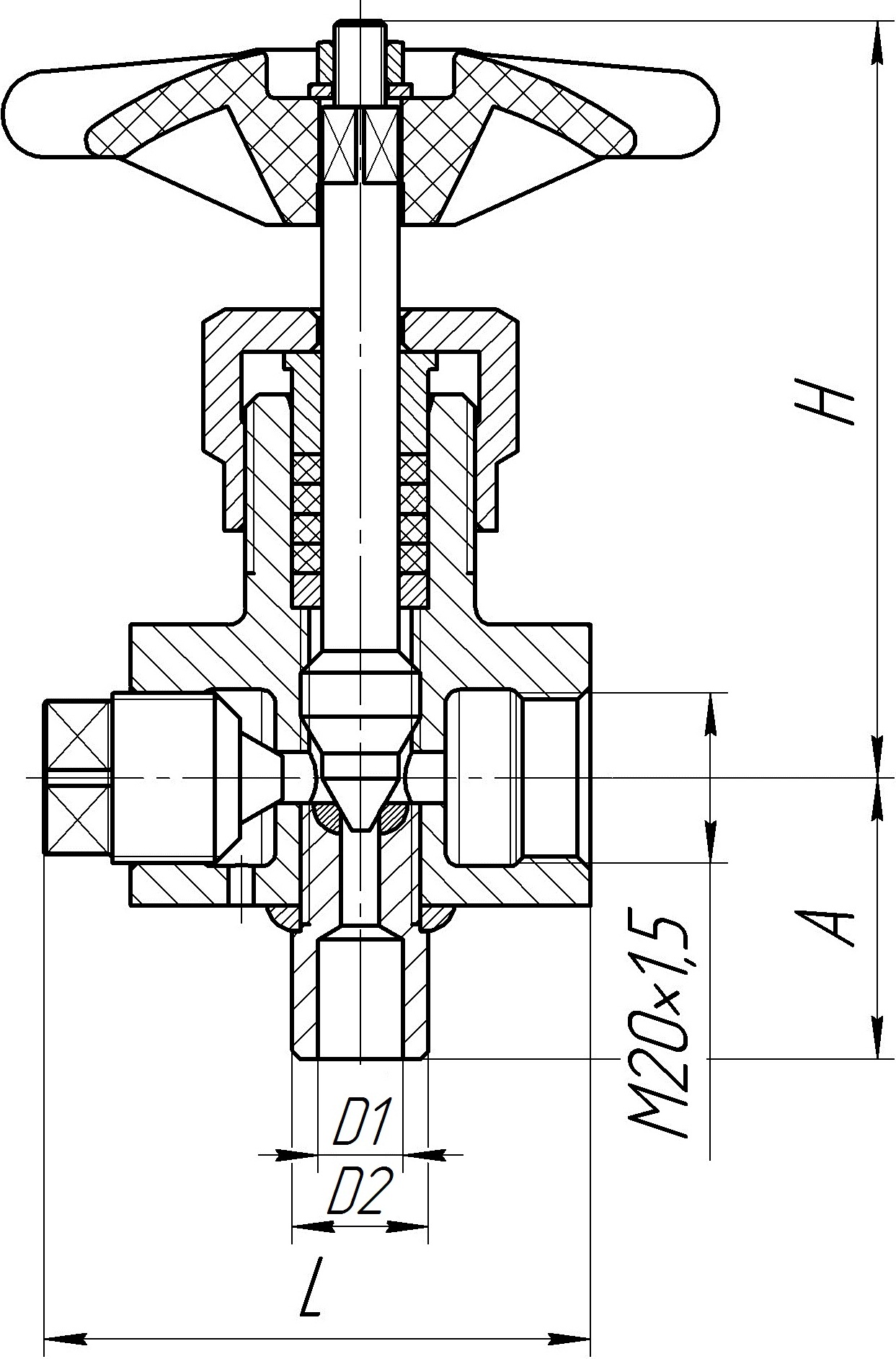

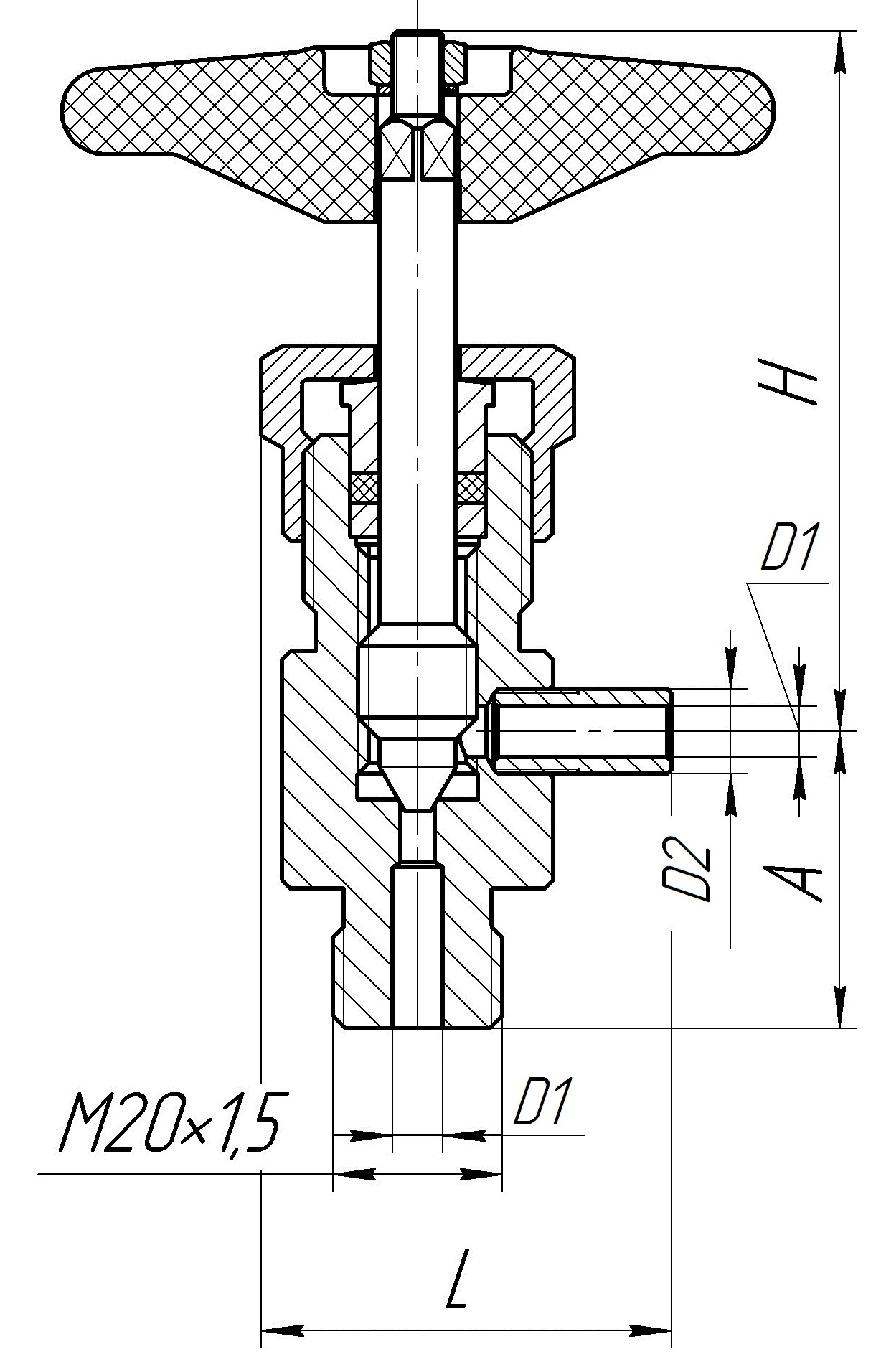

Особенности изделий: Клапан дренажный 1213-6-0 применяется при растопке котла для дренирования среды из трубопровода. Устанавливается на участках трубопроводов в верхних его точках с направлением потока рабочей среды под золотник. Управляется вручную при помощи маховика. Клапан трехходовой 1093-10-0 предназначен для присоединения манометров. Управляется вручную с помощью маховика.
Для просмотра смахните вбок

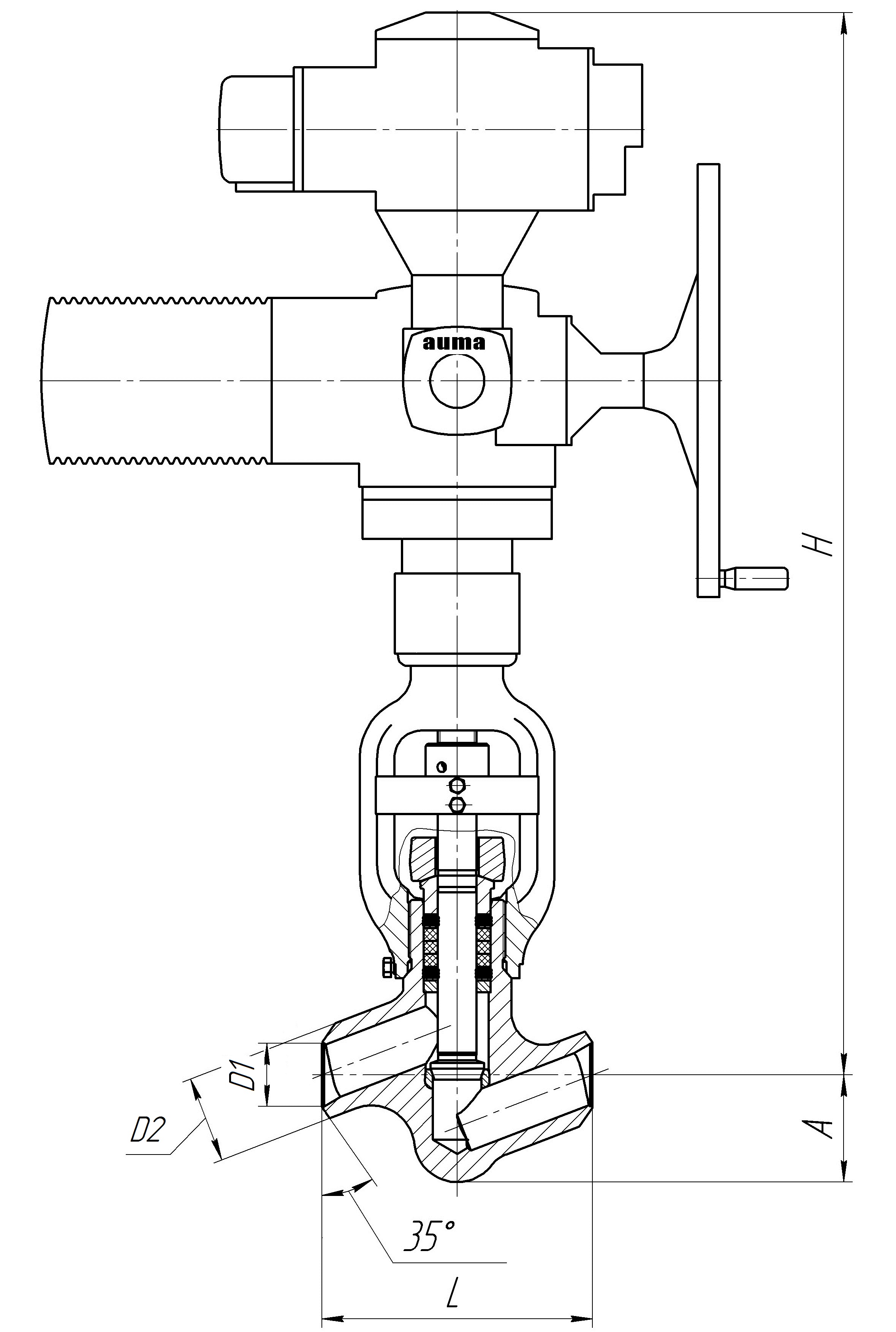

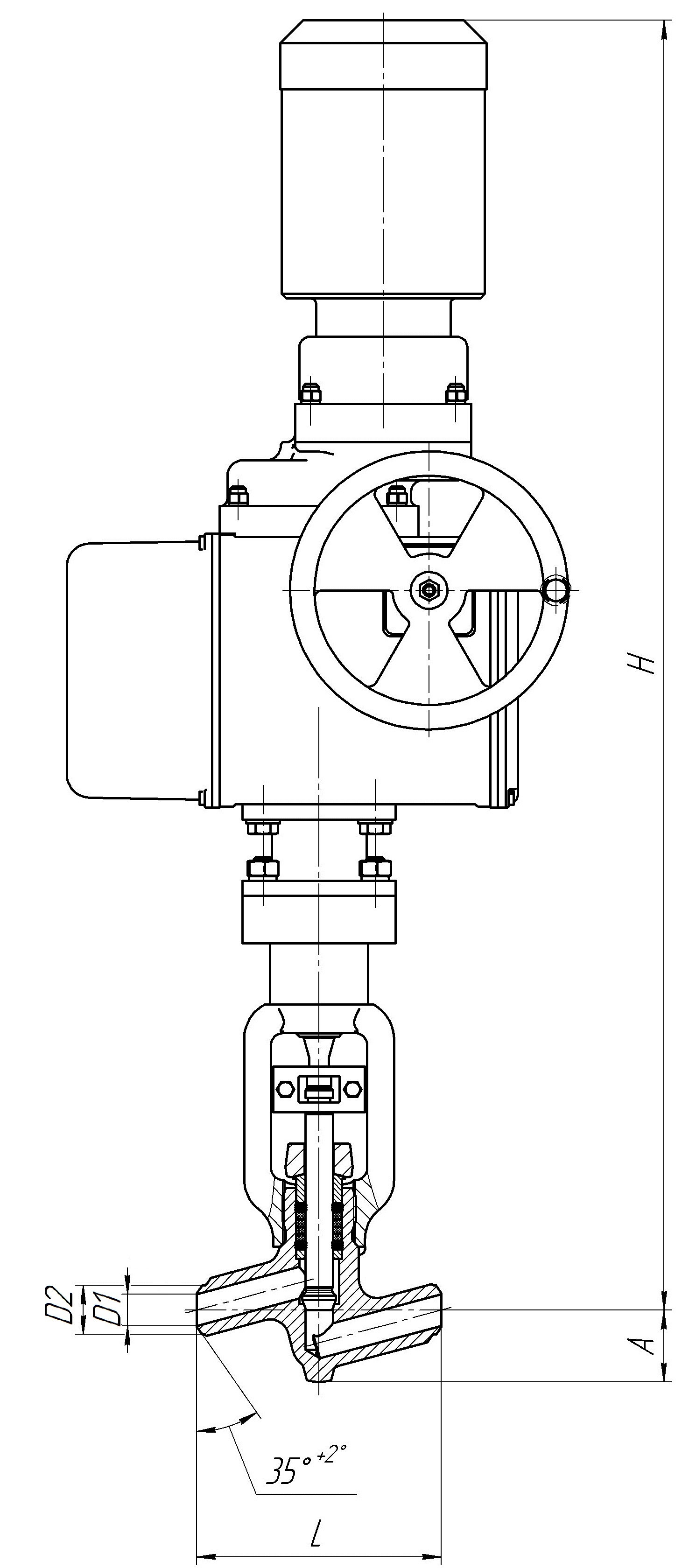

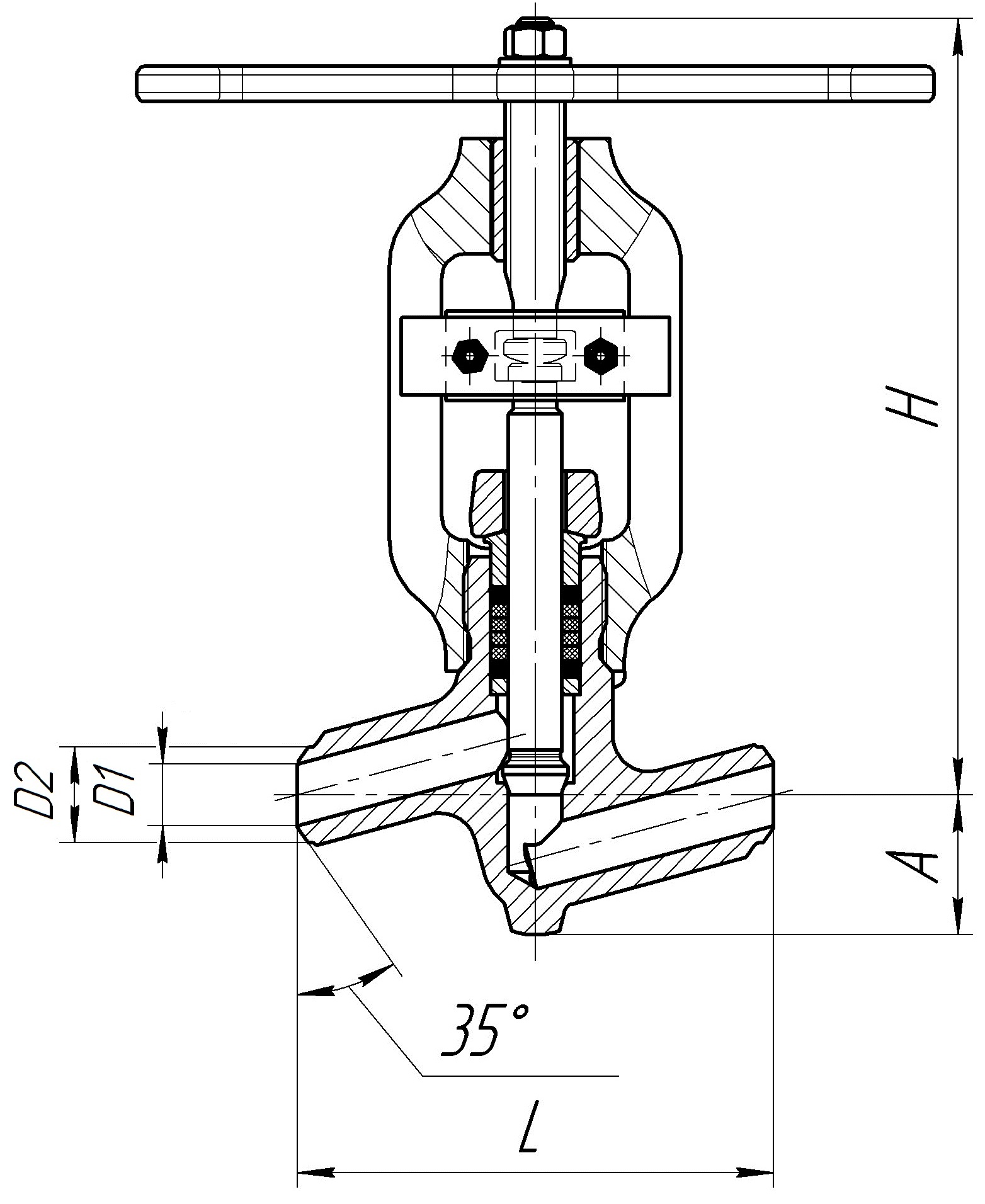

| Обозначение изделия | DN, мм | Рабочая среда | Рр (PN), МПа | Материал корпуса | Кол-во оборотов | Рабочий ход, мм | Способ управления | D1, мм | D2, мм | L, мм | H, мм | А, мм | Полная масса, кг | Тр (Тmax), °С | Мкр, Н·м | Сопротивление | Привод | Мощность привода, кВт | Время полного хода, сек | Масса без привода, кг |
| 1213-6-0 | 6 | вода-пар | (10,0) | 30Х13 | 3,5 | 7 | М | 6 | 10 | 30 | 91 | 34 | 0,53 | (450) | ||||||
| 1093-10-0 | 10 | пар | 13,7 | 12Х1МФ | 2 | 4 | М | 10 | 16 | 58 | 88 | 34 | 1 | 560 | ||||||
| 1456-10-0 | 10 | вода-пар | (10,0) | 20 | 3,5 | 14 | М | 10 | 22 | 110 | 222 | 28 | 3,2 | (450) | 12 | 3,8 | ||||
| 1512-10-0 | 10 | вода-пар | (20,0) | 08Х18Н10Т | 4 | 16 | М | 12 | 16 | 160 | 283 | 46 | 5,9 | (660) | 80 | 5 | ||||
| 588-10-0 | 10 | вода | 37,3 | 20 | 3,5 | 14 | М | 10 | 22 | 110 | 222 | 28 | 3,2 | 280 | 25 | 3,8 | ||||
| 589-10-0 | 10 | пар | 25,0 | 12Х1МФ | 3,5 | 14 | М | 10 | 22 | 110 | 222 | 28 | 3,2 | 545 | 25 | 3,8 | ||||
| 1512-15-0 | 15 | вода-пар | (20,0) | 08Х18Н10Т | 4 | 16 | М | 16 | 28 | 160 | 283 | 46 | 5,8 | (660) | 80 | 5 | ||||
| 1456-20-0 | 20 | вода-пар | (25,0) | 20 | 4 | 16 | М | 20 | 32 | 160 | 283 | 46 | 5,6 | (450) | 70 | 5 | ||||
| 1512-20-0 | 20 | вода-пар | (20,0) | 08Х18Н10Т | 4 | 16 | М | 22 | 36 | 160 | 283 | 46 | 5,8 | (660) | 80 | 5 | ||||
| 998-20-0 | 20 | вода | 37,3 | 20 | 4 | 16 | М | 20 | 32 | 160 | 283 | 46 | 5,6 | 280 | 80 | 5 | ||||
| 998-20-Г | 20 | вода | 37,3 | 20 | 4 | 16 | Г | 20 | 32 | 160 | 467 | 46 | 8 | 280 | 80 | 5 | ||||
| 998-20-ЭА | 20 | вода | 37,3 | 20 | 4 | 16 | Э | 20 | 32 | 160 | 522 | 46 | 25 | 280 | 80 | 5 | 821-Э-0а | 0,37 | 13 | 7 |
| 998-20-ЭД | 20 | вода | 37,3 | 20 | 4 | 16 | Э | 20 | 32 | 160 | 562746 | 46 | 3342 | 280 | 80 | 5 | AUMA SA 10.2-F10-C28Sipos 2SA5031-3CE00-3AA4 | 0,250,75 | 1117 | 8 |
| 998-20-ЭМ | 20 | вода | 37,3 | 20 | 4 | 16 | Э | 20 | 32 | 160 | 762 | 46 | 24,2 | 280 | 80 | 5 | Н-А2-08Ч У2 | 0,25 | 10 | 7,2 |
| 998-20-ЭН | 20 | вода | 37,3 | 20 | 4 | 16 | Э | 20 | 32 | 160 | 523 | 46 | 21,2 | 280 | 80 | 5 | ЭП-З-100-24-А1-06-В-У1 | 0,45 | 10 | 7,2 |
| 998-20-ЭЧ | 20 | вода | 37,3 | 20 | 4 | 16 | Э | 20 | 32 | 160 | 789 | 46 | 28,6 | 280 | 80 | 5 | ПЭМ-А12М У2 | 0,25 | 10 | 6,6 |
| 999-20-0 | 20 | пар | 25,0 | 12Х1МФ | 4 | 16 | М | 20 | 32 | 160 | 283 | 46 | 5,6 | 545 | 80 | 5 | ||||
| 999-20-Г | 20 | пар | 25,0 | 12Х1МФ | 4 | 16 | Г | 20 | 32 | 160 | 467 | 46 | 8 | 545 | 80 | 5 | ||||
| 999-20-ЭА | 20 | пар | 25,0 | 12Х1МФ | 4 | 16 | Э | 20 | 32 | 160 | 522 | 46 | 25 | 545 | 80 | 5 | 821-Э-0а | 0,37 | 13 | 7 |
| 999-20-ЭД | 20 | пар | 25,0 | 12Х1МФ | 4 | 16 | Э | 20 | 32 | 160 | 562746 | 46 | 3342 | 545 | 80 | 5 | AUMA SA 10.2-F10-C28Sipos 2SA5031-3CE00-3AA4 | 0,250,75 | 1117 | 8 |
| 999-20-ЭМ | 20 | пар | 25,0 | 12Х1МФ | 4 | 16 | Э | 20 | 32 | 160 | 762 | 46 | 24,2 | 545 | 80 | 5 | Н-А2-08Ч У2 | 0,25 | 10 | 7,2 |
| 999-20-ЭН | 20 | пар | 25,0 | 12Х1МФ | 4 | 16 | Э | 20 | 32 | 160 | 523 | 46 | 21,2 | 545 | 80 | 5 | ЭП-З-100-24-А1-06-В-У1 | 0,45 | 10 | 7,2 |
| 999-20-ЭЧ | 20 | пар | 25,0 | 12Х1МФ | 4 | 16 | Э | 20 | 32 | 160 | 789 | 46 | 28,6 | 545 | 80 | 5 | ПЭМ-А12М У2 | 0,25 | 10 | 6,6 |
| 1456-25-М | 25 | вода-пар | (10,0) | 20 | 4 | 16 | М | 26 | 36 | 160 | 283 | 46 | 5,6 | (450) | 70 | 5 | ||||
| 1512-25-0 | 25 | вода-пар | (20,0) | 08Х18Н10Т | 4 | 16 | М | 26 | 36 | 160 | 283 | 46 | 5,6 | (660) | 80 | 5 | ||||
| 1055-32-0 | 32 | пар | 25,0 | 12Х1МФ | 6 | 36 | М | 31 | 66 | 220 | 526 | 85 | 35,7 | 545 | 250 | 7 | ||||
| 1055-32-ЦЗ | 32 | пар | 25,0 | 12Х1МФ | 6 | 36 | Ц | 31 | 66 | 220 | 760 | 85 | 57,4 | 545 | 250 | 7 | Редуктор 2:1 | 33,4 | ||
| 1055-32-ЭА | 32 | пар | 25,0 | 12Х1МФ | 6 | 36 | Э | 31 | 66 | 220 | 720 | 85 | 132,2 | 545 | 250 | 7 | 792-Э-0а-01 | 1,32 | 18 | 32,2 |
| 1055-32-ЭД | 32 | пар | 25,0 | 12Х1МФ | 6 | 36 | Э | 31 | 66 | 220 | 8271183 | 85 | 94108 | 545 | 250 | 7 | AUMA SA 14.6-F14-C38Sipos 2SA5053-3CE00-3AA4 | 0,83 | 1626 | 41 |
| 1055-32-ЭМ | 32 | пар | 25,0 | 12Х1МФ | 6 | 36 | Э | 31 | 66 | 220 | 948 | 85 | 92,7 | 545 | 250 | 7 | Н-Б1-07 У2 | 1,32 | 14 | 39,7 |
| 1055-32-ЭН | 32 | пар | 25,0 | 12Х1МФ | 6 | 36 | Э | 31 | 66 | 220 | 805 | 85 | 77,7 | 545 | 250 | 7 | ЭП-З-300-25-Б1-О-А-У1 | 0,75 | 14 | 39,7 |
| 1055-32-ЭЧ | 32 | пар | 25,0 | 12Х1МФ | 6 | 36 | Э | 31 | 66 | 220 | 1234 | 85 | 80,7 | 545 | 250 | 7 | ПЭМ-Б1М У2 | 0,55 | 14 | 39,7 |
| 1456-32-0 | 32 | вода-пар | (10,0) | 20 | 5 | 20 | М | 32 | 40 | 230 | 294 | 47 | 6,4 | (450) | 70 | 7,7 | ||||
| 1054-40-0 | 40 | вода | 37,3 | 20 | 6 | 36 | М | 39 | 66 | 220 | 526 | 85 | 35,1 | 280 | 300 | 7 | ||||
| 1054-40-ЦЗ | 40 | вода | 37,3 | 20 | 6 | 36 | Ц | 39 | 66 | 220 | 760 | 85 | 57 | 280 | 300 | 7 | Редуктор 2:1 | 33 | ||
| 1054-40-ЭА | 40 | вода | 37,3 | 20 | 6 | 36 | Э | 39 | 66 | 220 | 720 | 85 | 131,6 | 280 | 300 | 7 | 792-Э-0а-01 | 1,32 | 18 | 31,6 |
| 1054-40-ЭД | 40 | вода | 37,3 | 20 | 6 | 36 | Э | 39 | 66 | 220 | 8271183 | 85 | 93,4107,4 | 280 | 300 | 7 | AUMA SA 14.6-F14-C38Sipos 2SA5053-3CE00-3AA4 | 0,83 | 1626 | 40,4 |
| 1054-40-ЭМ | 40 | вода | 37,3 | 20 | 6 | 36 | Э | 39 | 66 | 220 | 948 | 85 | 92,1 | 280 | 300 | 7 | Н-Б1-07 У2 | 1,32 | 14 | 39,1 |
| 1054-40-ЭН | 40 | вода | 37,3 | 20 | 6 | 36 | Э | 39 | 66 | 220 | 805 | 85 | 77,1 | 280 | 300 | 7 | ЭП-З-300-25-Б1-О-А-У1 | 0,75 | 14 | 39,1 |
| 1054-40-ЭЧ | 40 | вода | 37,3 | 20 | 6 | 36 | Э | 39 | 66 | 220 | 1234 | 85 | 80,1 | 280 | 300 | 7 | ПЭМ-Б1М У2 | 0,55 | 14 | 39,1 |
| 1054-50-0 | 50 | вода | 37,3 | 20 | 6 | 36 | М | 50 | 76 | 250 | 536 | 95 | 38,7 | 280 | 300 | 7 | ||||
| 1054-50-ЦЗ | 50 | вода | 37,3 | 20 | 6 | 36 | Ц | 50 | 76 | 250 | 770 | 95 | 60,5 | 280 | 300 | 7 | Редуктор 2:1 | 36,5 | ||
| 1054-50-ЭА | 50 | вода | 37,3 | 20 | 6 | 36 | Э | 50 | 76 | 250 | 730 | 95 | 135,2 | 280 | 300 | 7 | 792-Э-0а-01 | 1,32 | 18 | 35,2 |
| 1054-50-ЭД | 50 | вода | 37,3 | 20 | 6 | 36 | Э | 50 | 76 | 250 | 8371193 | 95 | 90,2110,2 | 280 | 300 | 7 | AUMA SA 14.6-F14-C38Sipos 2SA5053-3CE00-3AA4 | 0,83 | 1626 | 44,2 |
| 1054-50-ЭМ | 50 | вода | 37,3 | 20 | 6 | 36 | Э | 50 | 76 | 250 | 958 | 95 | 95,7 | 280 | 300 | 7 | Н-Б1-07 У2 | 1,32 | 14 | 42,7 |
| 1054-50-ЭН | 50 | вода | 37,3 | 20 | 6 | 36 | Э | 50 | 76 | 250 | 815 | 95 | 80,7 | 280 | 300 | 7 | ЭП-3-300-25-Б1-О-А-У1 | 0,75 | 14 | 42,7 |
| 1054-50-ЭЧ | 50 | вода | 37,3 | 20 | 6 | 36 | Э | 50 | 76 | 250 | 1244 | 95 | 83,7 | 280 | 300 | 7 | ПЭМ-Б1М У2 | 0,55 | 14 | 42,7 |
| 1053-50-0 | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | М | 50 | 80 | 250 | 536 | 95 | 38,7 | 560 | 250 | 7 | ||||
| 1053-50-ЦЗ | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | Ц | 50 | 80 | 250 | 770 | 95 | 60,5 | 560 | 250 | 7 | Редуктор 2:1 | 36,5 | ||
| 1053-50-ЭА | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | Э | 50 | 80 | 250 | 730 | 95 | 135,2 | 560 | 250 | 7 | 792-Э-0а-01 | 1,32 | 18 | 35,2 |
| 1053-50-ЭД | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | Э | 50 | 80 | 250 | 8371193 | 95 | 90,2111,2 | 560 | 250 | 7 | AUMA SA 14.6-F14-C38Sipos 2SA5053-3CE00-3AA4 | 0,83 | 1626 | 44,2 |
| 1053-50-ЭМ | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | Э | 50 | 80 | 250 | 958 | 95 | 95,7 | 560 | 250 | 7 | Н-Б1-07 У2 | 1,32 | 14 | 42,7 |
| 1053-50-ЭН | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | Э | 50 | 80 | 250 | 815 | 95 | 80,7 | 560 | 250 | 7 | ЭП-З-300-25-Б1-О-А-У1 | 0,75 | 14 | 42,7 |
| 1053-50-ЭЧ | 50 | пар | 13,7 | 12Х1МФ | 6 | 36 | Э | 50 | 80 | 250 | 1244 | 95 | 83,7 | 560 | 250 | 7 | ПЭМ-Б1М У2 | 0,55 | 14 | 42,7 |
| 1456-50-0 | 50 | вода-пар | (10,0) | 20 | 5 | 20 | М | 51 | 58 | 240 | 300 | 68 | 9,4 | (450) | 70 | 12,7 | ||||
| 1052-65-0 | 65 | вода | 23,5 | 20 | 6 | 36 | М | 58 | 80 | 250 | 536 | 95 | 38,3 | 250 | 300 | 7 | ||||
| 1052-65-ЦЗ | 65 | вода | 23,5 | 20 | 6 | 36 | Ц | 58 | 80 | 250 | 770 | 95 | 60,1 | 250 | 300 | 7 | Редуктор 2:1 | 36,1 | ||
| 1052-65-ЭА | 65 | вода | 23,5 | 20 | 6 | 36 | Э | 58 | 80 | 250 | 730 | 95 | 134,8 | 250 | 300 | 7 | 792-Э-0а-01 | 1,32 | 18 | 34,8 |
| 1052-65-ЭД | 65 | вода | 23,5 | 20 | 6 | 36 | Э | 58 | 80 | 250 | 8371193 | 95 | 95,8109,8 | 250 | 300 | 7 | AUMA SA 14.6-F14-C38Sipos 2SA5053-3CE00-3AA4 | 0,83 | 1626 | 42,8 |
| 1052-65-ЭМ | 65 | вода | 23,5 | 20 | 6 | 36 | Э | 58 | 80 | 250 | 958 | 95 | 95,3 | 250 | 300 | 7 | Н-Б1-07 У2 | 1,32 | 14 | 42,3 |
| 1052-65-ЭН | 65 | вода | 23,5 | 20 | 6 | 36 | Э | 58 | 80 | 250 | 815 | 95 | 80,3 | 250 | 300 | 7 | ЭП-З-300-25-Б1-О-А-У1 | 0,75 | 14 | 42,3 |
| 1052-65-ЭЧ | 65 | вода | 23,5 | 20 | 6 | 36 | Э | 58 | 80 | 250 | 1244 | 95 | 83,3 | 250 | 300 | 7 | ПЭМ-Б1М У2 | 0,55 | 14 | 42,3 |
| 1057-65-0 | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | М | 62 | 80 | 250 | 536 | 95 | 38,3 | 540 | 250 | 7 | ||||
| 1057-65-ЦЗ | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | Ц | 62 | 80 | 250 | 770 | 95 | 60,1 | 540 | 250 | 7 | Редуктор 2:1 | 36,1 | ||
| 1057-65-ЭА | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | Э | 62 | 80 | 250 | 730 | 95 | 134,8 | 540 | 250 | 7 | 792-Э-0а-01 | 1,32 | 18 | 34,8 |
| 1057-65-ЭД | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | Э | 62 | 80 | 250 | 8371193 | 95 | 95,8109,8 | 540 | 250 | 7 | AUMA SA 14.6-F14-C38Sipos 2SA5053-3CE00-3AA4 | 0,83 | 1626 | 42,8 |
| 1057-65-ЭМ | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | Э | 62 | 80 | 250 | 958 | 95 | 95,3 | 540 | 250 | 7 | Н-Б1-07 У2 | 1,32 | 14 | 42,3 |
| 1057-65-ЭН | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | Э | 62 | 80 | 250 | 815 | 95 | 80,3 | 540 | 250 | 7 | ЭП-З-300-25-Б1-О-А-У1 | 0,75 | 14 | 42,3 |
| 1057-65-ЭЧ | 65 | пар | 9,8 | 12Х1МФ | 6 | 36 | Э | 62 | 80 | 250 | 1244 | 95 | 83,3 | 540 | 250 | 7 | ПЭМ-Б1М У2 | 0,55 | 14 | 42,3 |
| 1456-80-К3 | 80 | вода-пар | (10,0) | 20ГСЛ | 12,5 | 75 | К | 77 | 90 | 380 | 694 | 89 | 88,1 | (450) | 290 | 6,4 | Редуктор 3:1 | |||
| 1456-80-М | 80 | вода-пар | (10,0) | 20ГСЛ | 12,5 | 75 | М | 77 | 90 | 380 | 502 | 89 | 66,5 | (450) | 290 | 6,4 | ||||
| 1456-80-ЦЗ | 80 | вода-пар | (10,0) | 20ГСЛ | 12,5 | 75 | Ц | 77 | 90 | 380 | 658 | 89 | 86,2 | (450) | 290 | 6,4 | Редуктор 3:1 |
