Назначение и область применения
Вентиляторы горячего дутья центробежные одностороннего всасывания типа ВГД, ВГДН предназначены для подачи воздуха, нагретого в воздухоподогревателях, в топки паровых стационарных котлов (вентиляторы первичного воздуха) или для рециркуляции нагретого воздуха в воздушном тракте котлов.
Вентиляторами комплектуются пылеугольные и газомазутные котлы с уравновешенной тягой различной паропроизводительности.
Допускается применение вентиляторов в технологических установках различных отраслей промышленности для перемещения чистого воздуха и неагрессивных запыленных сред.
Максимальная температура перемещаемого воздуха на входе в вентиляторы не должна превышать 400° С. Вентиляторы рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата 2-й категории размещения ГОСТ 15150-69.
Все вентиляторы изготавливаются правого и левого вращения.
Учитывая высокую температуру перемещаемой среды, рабочие колеса вентиляторов изготавливаются из жаропрочной стали 12ХМ или 12Х18Н9Т. Остальные элементы вентиляторов (ходовая часть, улитка, направляющий аппарат) изготавливаются из углеродистой стали и чугуна.
Углы разворота улитки в пределах 0°- 270°, через каждые 15°
Для просмотра смахните вбок

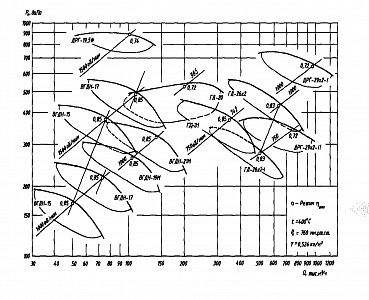

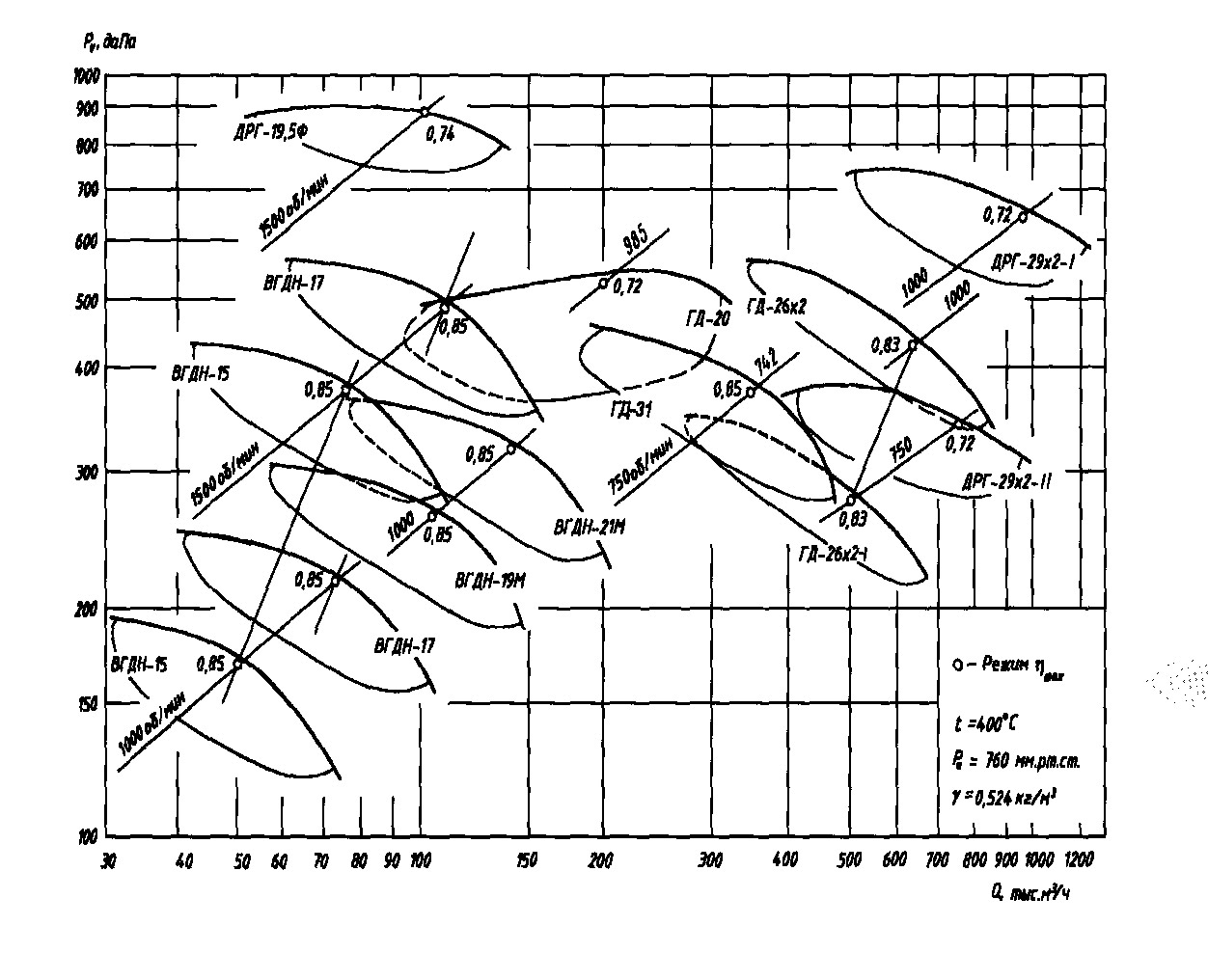

Обозначение изделия | Q | Pv | КПД max | t перемещ. среды | Предельная t перемещ. среды | Масса (без эл. двиг.) |
ВГД-13,5 | 59.8 | 2250 (229) | 72 | 400 | 400 | 2380 |
ВГД-15,5 | 90 | 2940 (300) | 72 | 400 | 400 | 2470 |
ВГДН-15Б | 77.6 | 3950 (403) | 85 | 400 | 400 | 2940 |
ВГДН-17Б | 113 | 5010(519) | 85 | 400 | 400 | 3280 |
ВГДИбБД | 40 | 8385 (855) | 82 | 250 | 250 | 3620 |
ВГДН-19М | 105 | 2628 (268) | 85 | 400 | 400 | 4140 |
ВГДН-21М | 142 | 3217 (328) | 85 | 400 | 400 | 4700 |
ВГД-223Д | 95 | 11570(1180) | 82 | 400 | 400 | 4461 |
