Назначение и область применения
Вентиляторы мельничные центробежные одностороннего всасывания предназначены для пневматического транспортирования взрывоопасной угольной пыли в системах пылеприготовления котельных установок и подачи ее к горелкам котлов.
Вентиляторами комплектуются системы пылеприготовления паровых стационарных котлов различной паропроизводительности при размалывании твердых топлив
Допускается применение вентиляторов в технологических линиях на предприятиях черной и цветной металлургии, а также в других отраслях промышленности для транспортировки неагрессивных сред с запыленностью перемещаемой аэросмеси твердыми частицами не более 500 г/м3. По абразивности и склонности к налипанию на лопатки рабочих колес указанные частицы не должны отличаться от угольной пыли.
Пуск вентиляторов разрешается при температуре в улитке не ниже минус 30°С; максимально допустимая температура пылевоздушной смеси на входе в вентиляторы не должна превышать плюс 200°С
Улитка вентиляторов ВМ изготовляется с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.
Для просмотра смахните вбок

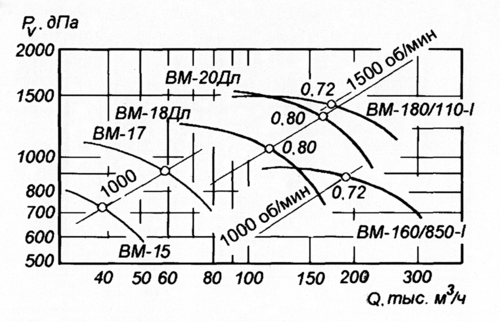

Обозначение изделия | Q | Pv | КПД max | Н | Предельная запыленность потока | Тип лопаток рабочего колеса | t перемещ. среды | Предельная t перемещ. среды | Масса (без эл. двиг.) |
BM-15 | 38 | 7300 (744) | 82 | 1500 | 80 | Назад загнутые | 70 | 200 | 2610 |
ВМ-17 | 58 | 9200 (938) | 82 | 1500 | 80 | Назад загнутые | 70 | 200 | 2920 |
ВМ-18ДЛ | 110 | 10800(1100) | 80 | 1500 | 80 | Назад загнутые | 70 | 200 | 4790 |
ВМ-20Дл | 150 | 13500(1375) | 80 | 1500 | 80 | Назад загнутые | 70 | 200 | 5310 |
ВВСМ -1-1 | 14 | 5198 (530) | 62 | 1500 | 500 | Плоские радиальные | 80 | 200 | 1850 |
ВВСМ -2-1 | 33 | 5021 (512) | 62 | 1000 | 500 | Плоские радиальные | 80 | 200 | 3950 |
ВВСМ -3-1 | 60 | 4658 (475) | 62 | 1000 | 500 | Плоские радиальные | 80 | 200 | 4420 |
ВМ-160/850-1 | 190 | 8796 (897) | 72 | 1000 | 80 | Радиально оканчивающиеся | 70 | 200 | 7770 |
ВМ -180/1100-1 | 180 | 14465(1475) | 72 | 1500 | 80 | Радиально оканчивающиеся | 70 | 200 | 6890 |
