Назначение и область применения
Осевые двухступенчатые дымососы типа ДОД предназначены для отсасывания дымовых газов из топок паровых стационарных котлов паропроизводительностью 640 - 2650 т/ч для энергоблоков мощностью 200,300,500 и 800 МВт при остаточной запыленности дымовых газов не более 0,5 г/м3.
Максимально допустимая температура перемещаемых дымовых газов на входе в дымосос не должны превышать +200С.
Лопатки рабочих колес осевых дымососов выполнены из клиновидных стальных заготовок методом горячей штамповки.
Дымососы типа ДОД выпускаются только левого вращения, т.е. их рабочие колеса вращаются против часовой стрелки, если смотреть со стороны привода.
К обозначению дымососов для газомазутных котлов добавляется индекс "ГМ", к обозначению дымососов с повышенным напором - индекс "Ф".
Для просмотра смахните вбок

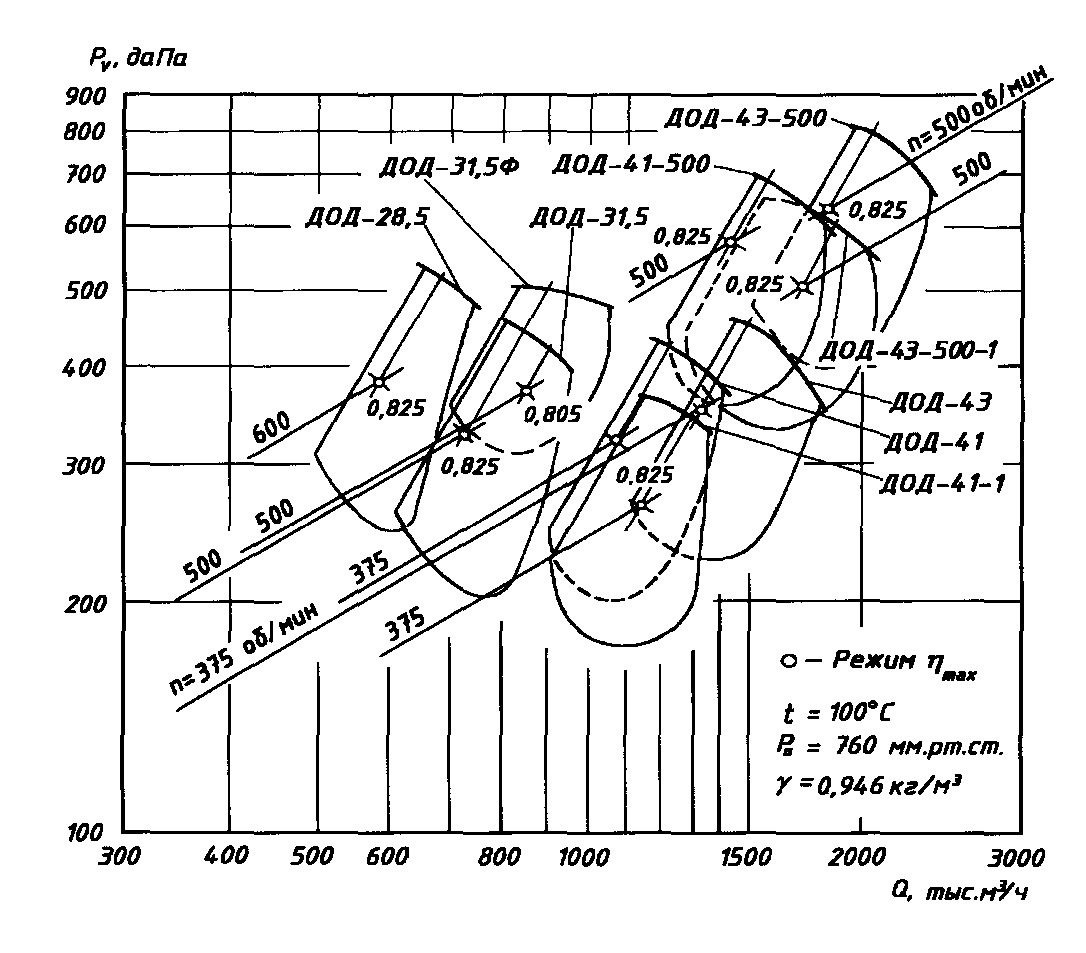

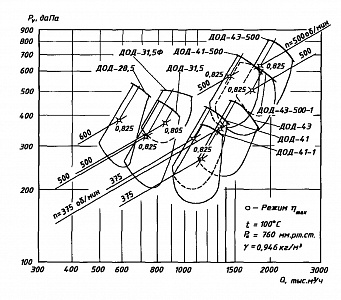

Обозначение изделия | Q | Pv | Н | t перемещ. среды | Предельная температ. перемещ. среды | Масса (без эл. двигателя) |
ДОД-28,5 | 585 | 3766 (384) | 600 | 100 | 200 | 46100 |
ДОД-28.5ГМ | 585 | 3766 (384) | 600 | 100 | 200 | 44100 |
ДОД-28,5-1 | 585 | 3766 (384) | 600 | 100 | 200 | 46100 |
ДОД-28,5-1 ГМ | 585 | 3766 (384) | 600 | 100 | 200 | 44100 |
ДОД-28,5-1 ФГМ | 565 | 3687 (376) | 600 | 100 | 200 | 40400 |
ДОД-31,5 | 725 | 3197 (326) | 500 | 100 | 200 | 50300 |
ДОД-31.5ГМ | 725 | 3197 (326) | 500 | 100 | 200 | 47600 |
ДОД-31.5Ф | 850 | 3648 (372) | 500 | 100 | 200 | 50700 |
ДОД-31.5ФГМ | 850 | 3648 (372) | 500 | 100 | 200 | 48100 |
ДОД-41 | 1080 | 3138 (320) | 375 | 100 | 200 | 94300 |
ДОД-41-1 | 1140 | 2628 (268) | 375 | 100 | 200 | 93000 |
ДОД-41-500 | 1445 | 5619(573) | 500 | 100 | 200 | 96000 |
ДОД-41-500-4 | 1445 | 5619(573) | 500 | 100 | 200 | 92600 |
ДОД-43 | 1335 | 3491 (356) | 375 | 100 | 200 | 100100 |
ДОД-43ГМ | 1335 | 3491 (356) | 375 | 100 | 200 | 95500 |
ДОД-43-500 | 1810 | 6168 (629) | 500 | 100 | 200 | 104000 |
ДОД-43-500ГМ | 1810 | 6168 (629) | 500 | 100 | 200 | 96600 |
ДОД-43-500-1 | 1725 | 4932 (503) | 500 | 100 | 200 | 102000 |
ДОД-43-500-4 | 1810 | 6168 (629) | 500 | 100 | 200 | 104000 |
