Назначение и область применения
Высоконапорные центробежные дымососы одностороннего и двустороннего всасывания типа ДН-Ф и ДН2Ф предназначены для отсасывания дымовых газов из топок паровых стационарных котлов паропроизводительностью до 480 т/ч с повышенным сопротивлением дымового тракта и применения в технологических установках для перемещения неагрессивных газов с запыленностью твердыми частицами не более 2 г/м3, по аброзивности не отличающимися от золы дымовых газов.
Рекомендуется применение дымососов типа ДН-Ф и ДН2Ф взамен других типов ТДМ для перемещения сред, содержащих примеси, склонные к налипанию на лопатки рабочих колес.
Максимально допустимая температура перемещаемых дымовых газов на входе в дымососы не должна превышать +250С.
Тип лопаток рабочего колеса - листовые, радиально оканчивающиеся.
Дымососы выпускаются левого и правого направления вращения.
Углы разворота улитки в пределах 0°- 270°, через каждые 15°
Для просмотра смахните вбок

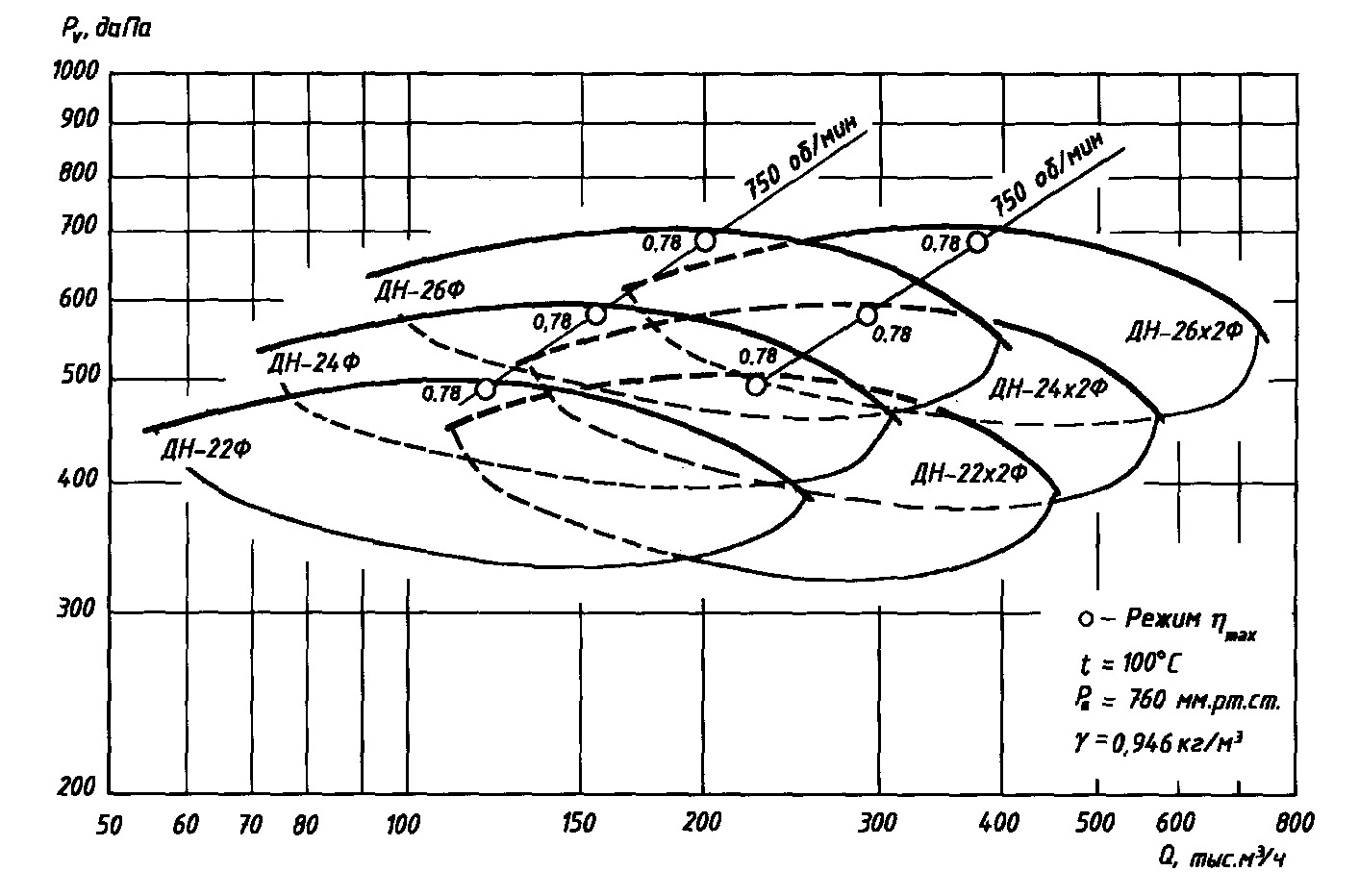

Обозначение изделия | Q | Pv | КПД max | Н | t перемещ. среды | Предельная температ. перемещ. среды | Предельная запыленность потока г/нм3 | Масса (без эл. двигателя) |
ДН-22Ф | 121 | 4840 (493) | 78 | 750 | 100 | 250 | 2 | |
ДН-22ФГМ | 121 | 4840 (493) | 78 | 750 | 100 | 250 | 2 | |
ДН-24Ф | 157.3 | 5760 (587) | 78 | 750 | 100 | 250 | 2 | |
ДН-24ФГМ | 157.3 | 5760 (586) | 78 | 750 | 100 | 250 | 2 | |
ДН-26Ф | 200 | 6760 (689) | 78 | 750 | 100 | 250 | 2 | 9120 |
ДН-26ФГМ | 200 | 6760 (689) | 78 | 750 | 100 | 250 | 8020 | |
ДН-22Х2Ф | 231 | 4840 (493) | 78 | 750 | 100 | 250 | 2 | |
ДН-22х2ФГМ | 231 | 4840 (493) | 78 | 750 | 100 | 250 | ||
ДН-24х2Ф | 300 | 5760 (588) | 77 | 750 | 100 | 250 | 2 | 17760 |
ДН-24х2ФГМ | 300 | 5760 (588) | 77 | 750 | 100 | 250 | 15800 | |
ДН-26Х2Ф | 380 | 6760 (689) | 78 | 750 | 100 | 250 | 2 | |
ДН-26Х2ФГМ | 380 | 6760 (689) | 78 | 750 | 100 | 250 |
