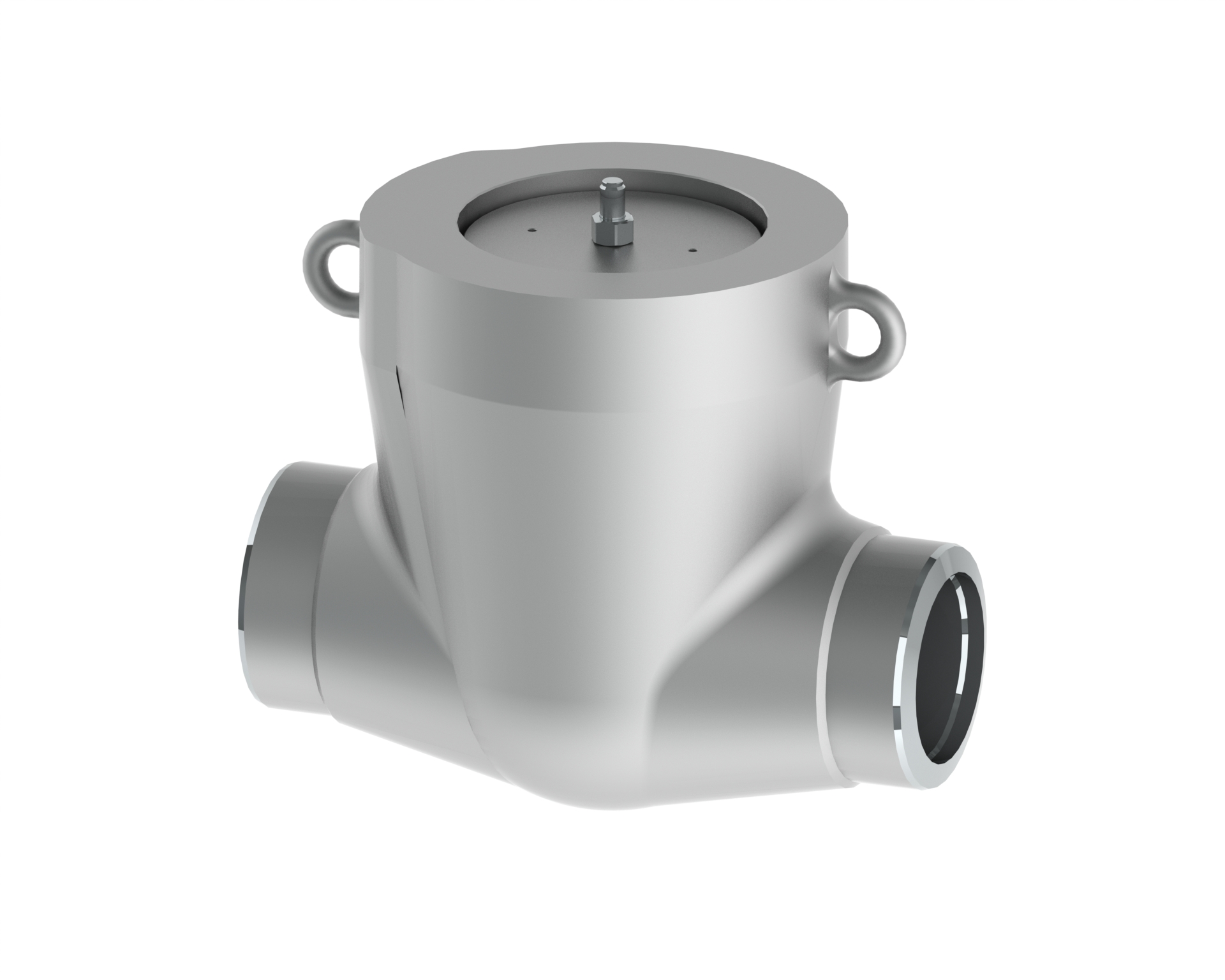

Применяются в качестве неуправляемых, автоматически действующих защитных устройств, применяемых в системах трубопровода.
Назначение: предотвращение обратного потока рабочей среды при аварийных ситуациях.
Принцип работы: в рабочем состоянии под воздействием потока рабочей среды обратный затвор открыт. Затвор закрывается в случае отсутствия движения рабочей среды или при действии потока в обратном направлении.
Особенности: затворы устанавливаются на горизонтальных и вертикальных участках трубопроводов в местах, удобных для обслуживания. Положение затвора на горизонтальном трубопроводе – крышкой вверх, на вертикальном – с направлением потока рабочей среды снизу, под тарелку. Корпус и затвор имеют уплотнительную наплавку из материала на основе хромоникелевых сплавов.
Присоединение к трубопроводу: под сварку.
Герметичность затвора: по классу D ГОСТ 9544-2015.
Климатическое исполнение: У, Т по ГОСТ 15150-69.
Категория размещения: 1, 2, 3 по ГОСТ 15150-69.
При заказе указывайте наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69.
Для просмотра смахните вбок

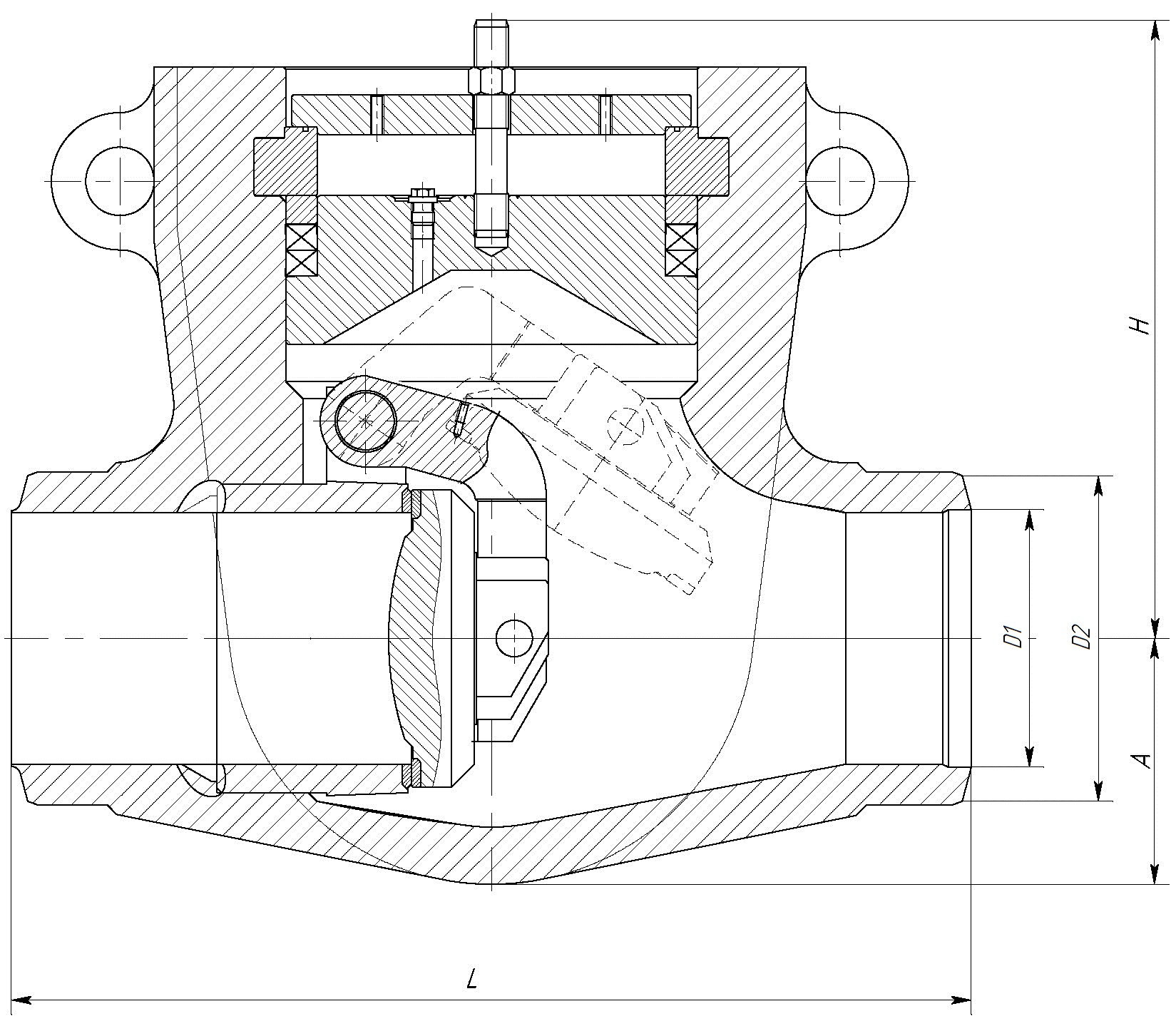

Обозначение изделия | DN, мм | Рабочая среда | Материал корпуса | D1, мм | D2, мм | L, мм | А, мм | Сопротивление | Масса, кг | Тmax, °С | Рр, Мпа | Н, мм |
935-100-0АМ | 100 | пар | 15Х1М1ФЛ | 112 | 146 | 400 | 120 | 2 | 120 | 540 | 9,8 | 325 |
935-100-0А | 100 | вода | 20ГСЛ | 109 | 146 | 400 | 120 | 2 | 130 | 250 | 23,5 | 325 |
912-100-0А | 100 | вода | 20ГСЛ | 98 | 146 | 400 | 120 | 2 | 130 | 280 | 37,3 | 325 |
935-150-0М | 150 | пар | 15Х1М1ФЛ | 160 | 205 | 470 | 122 | 2 | 182 | 540 | 9,8 | 348 |
935-150-0 | 150 | вода | 20ГСЛ | 166 | 205 | 470 | 122 | 2 | 182 | 215 | 18,1 | 348 |
912-150-0 | 150 | вода | 20ГСЛ | 144 | 205 | 470 | 122 | 2 | 182 | 280 | 37,3 | 348 |
935-175-0 | 175 | вода | 20ГСЛ | 188 | 230 | 550 | 145 | 2 | 270 | 215 | 18,1 | 404 |
912-200-0б | 200 | вода | 20ГСЛ | 203 | 290 | 840 | 230 | 1 | 830 | 280 | 37,3 | 560 |
935-225-0б | 225 | вода | 20ГСЛ | 226 | 285 | 840 | 215 | 1,2 | 840 | 250 | 23,5 | 560 |
912-250-0бМ | 250 | парвода | 15Х1М1ФЛ20ГСЛ | 249245 | 345 | 840 | 230 | 1,5 | 1030 | 510 | 30,4 | 560 |
935-250-0б | 250 | вода | 20ГСЛ | 271 | 340 | 840 | 220 | 2 | 900 | 250 | 23,5 | 560 |
912-300-0б | 300 | вода | 20ГСЛ | 281 | 400 | 1350 | 230 | 2,3 | 1335 | 280 | 37,3 | 560 |
912-325-0бМ | 325 | пар | 15Х1М1ФЛ | 330 | 450 | 1440 | 230 | 3,4 | 1425 | 510 | 30,4 | 560 |
912-325-0б | 325 | вода | 20ГСЛ | 330 | 450 | 1440 | 230 | 3,4 | 1425 | 280 | 37,3 | 560 |
912-350-0б | 350 | вода | 20ГСЛ | 356 | 480 | 1500 | 230 | 4,2 | 1525 | 280 | 37,3 | 560 |
912-400-0 | 400 | вода | 20ГСЛ | 406 | 550 | 1300 | 335 | 2 | 4180 | 280 | 37,3 | 1005 |
