Назначение и классификация

Редукционно-охладительные установки (РОУ) и быстродействующие редукционно-охладительные установки (БРОУ) применяются в схемах энергоблоков для редуцирования давления и снижения температуры пара до заданных параметров.

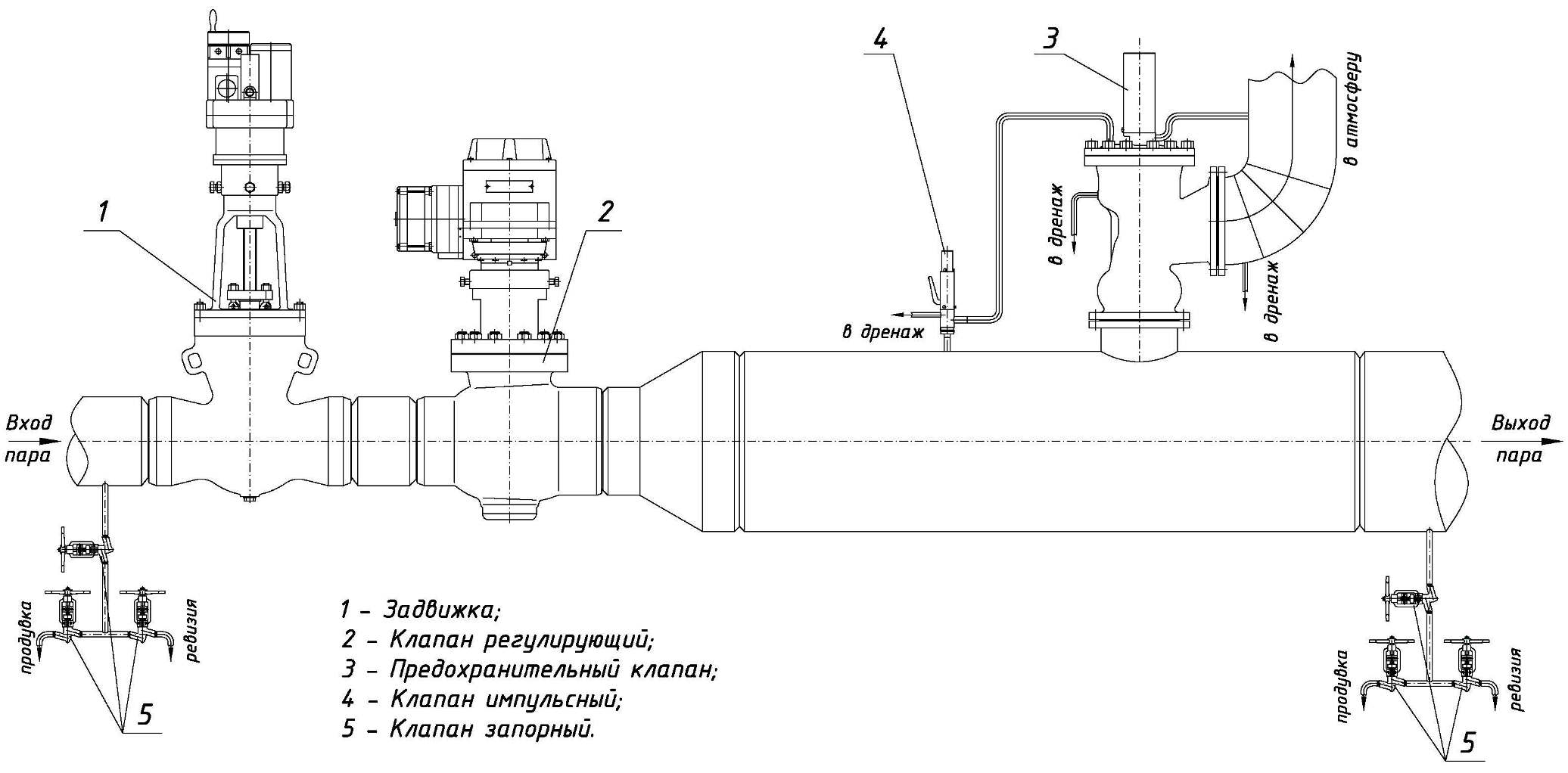

Охладительные установки (ОУ) обеспечивают только снижение температуры пара, редукционные установки (РУ) – только снижение давления.

РОУ применяются для растопки котла, резервирования производственных отборов турбин в схемах энергоблоков среднего и низкого давления, отпуска пара в промышленные отборы, на собственные нужды электростанций и при отсутствии других источников пара требуемых параметров.

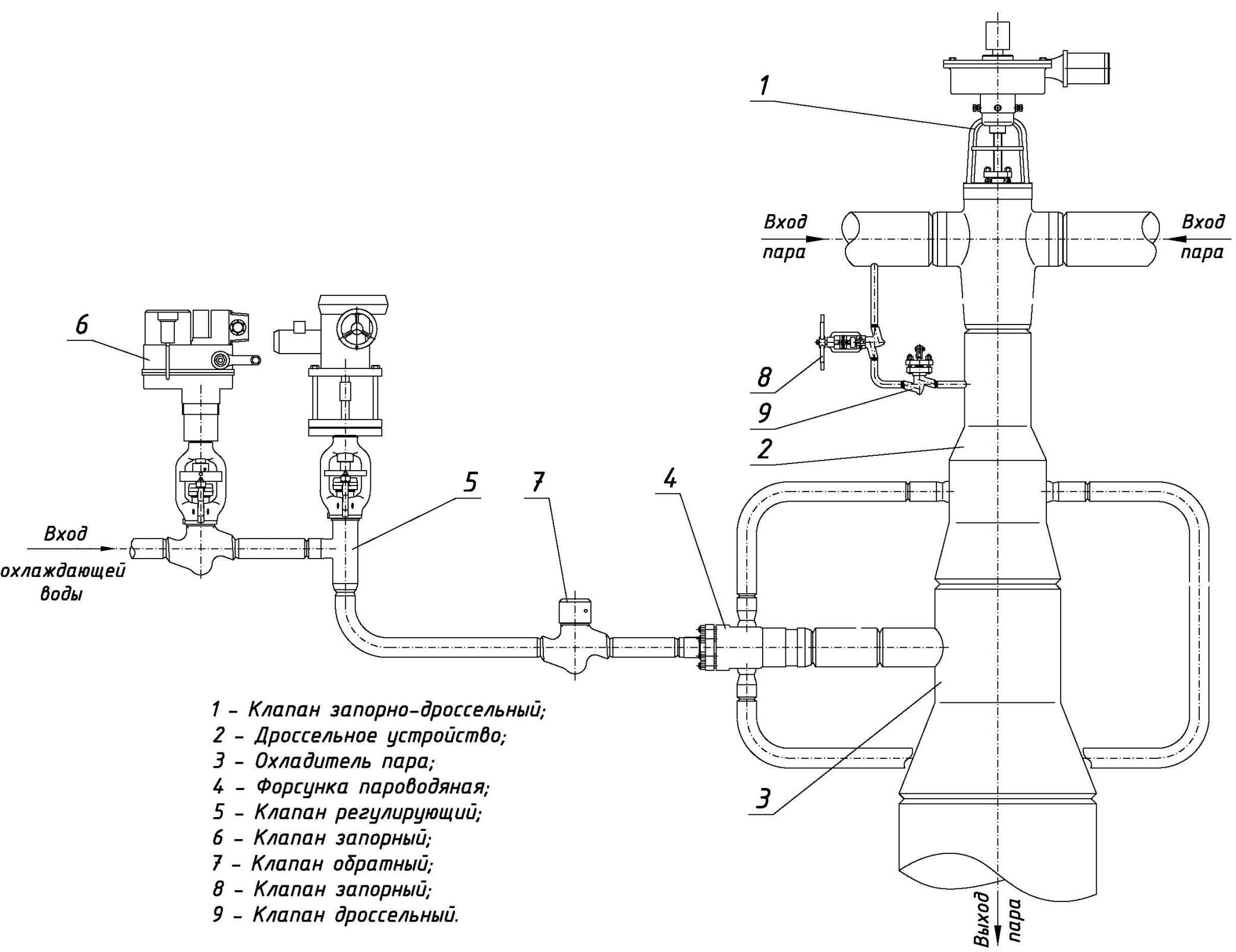

БРОУ предназначены для отвода пара, который вырабатывается котлом или парогенератором, но не потребляется турбиной на пусковых и переменных режимах блока, а поступает в пароприёмные устройства конденсатора или в коллектор собственных нужд блока для резервирования питания приводных турбин питательных насосов и воздуходувок, а также для подачи пара на прогрев трубопроводов промежуточною перегрева.

Установки классифицируются:

• по назначению (БРОУ, РОУ, ОУ, РУ),

• по производительности по острому и редуцированному пару,

• по параметрам свежего и редуцированного пара.

Основные параметры РОУ, ОУ, РУ и технические требования к их проектированию и изготовлению должны соответствовать ОСТ 108.026.06-79 «Установки редукционно-охладительные. Общие технические условия».

При заказе и в технической документации следует именовать установки в соответствии с обозначениями, приведенными в примерах условного обозначения.

Примеры условного обозначения:

Установка поставляется комплектно согласно договору.

В комплект установки могут быть включены:

• Запорная задвижка (на линии острого пара)

• Регулирующий клапан (на линии острого пара) или регулирующий клапан с совмещенными функциями редуцирования и охлаждения (на линии острого пара)

• Охладитель пара с форсунками

• Дроссельное устройство

• Запорные, регулирующие и обратные клапаны, устанавливаемые на линии впрыска охлаждающей воды

• Клапаны на дренажных линиях

• ПК или ИПУ (на линии редуцированного или охлажденного пара)

• Система управления

• Элементы трубопроводов для соединения всех изделий в единое целое

Конкретный состав арматуры определяет организация, выполняющая проект установки, по согласованию с заказчиком.

Техническое описание

В редукционных установках пар проходит расчетное количество ступеней дросселирования (клапан дроссельно-регулирующий и узлы шумоглушителей) до получения требуемых заказчику параметров давления пара с незначительным снижением температуры за счет дросселирования.

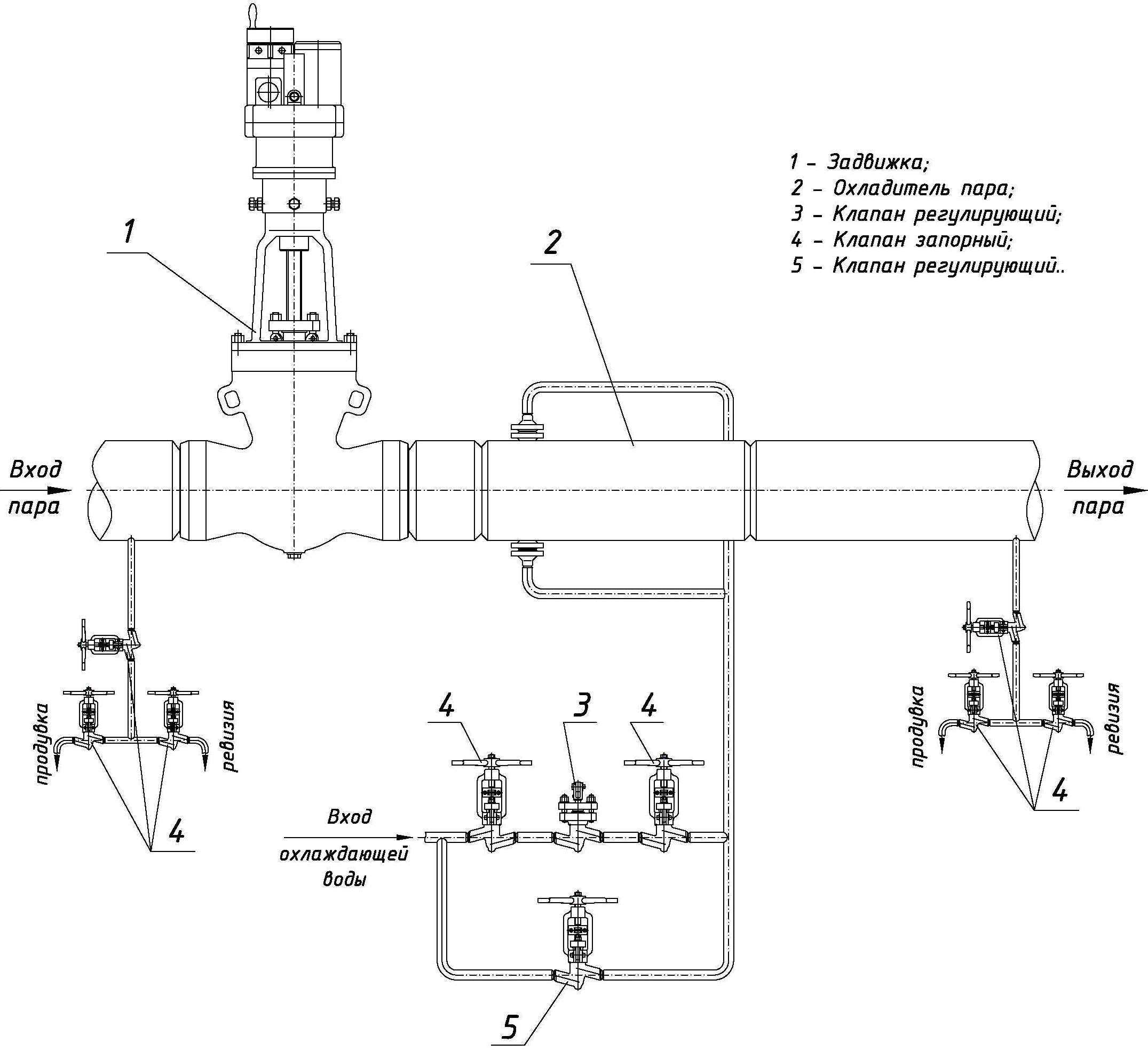

В охладительных установках осуществляется снижение температуры пара аналогично РОУ. Охладители пара ОУ отличаются от охладителей пара РОУ конструкцией впрыскивающих устройств (сопел), их расположением и размерами, что обеспечивает оптимальные скорости пара и перемешивание впрыскиваемой воды и пара, исключает попадание воды на стенку трубы.

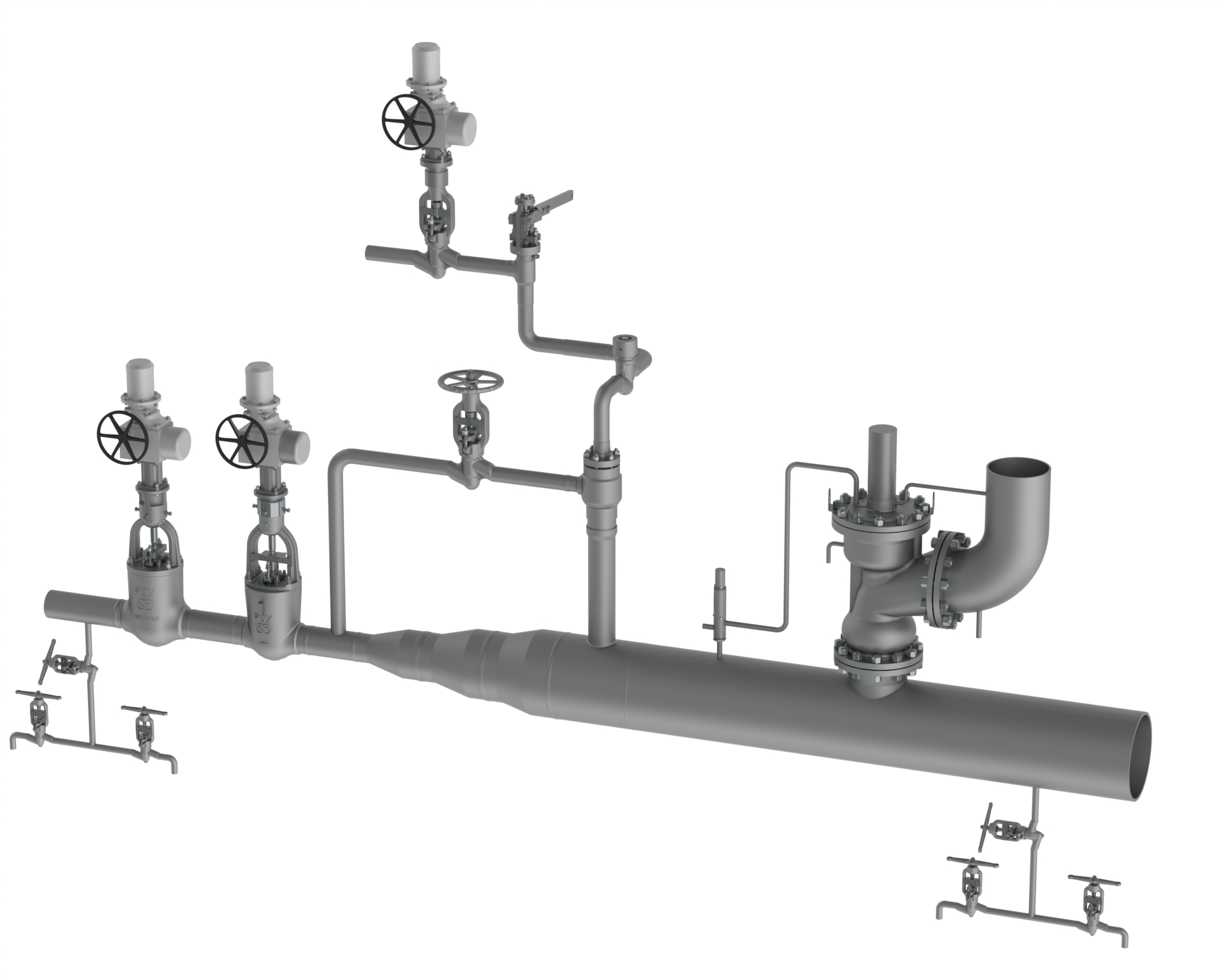

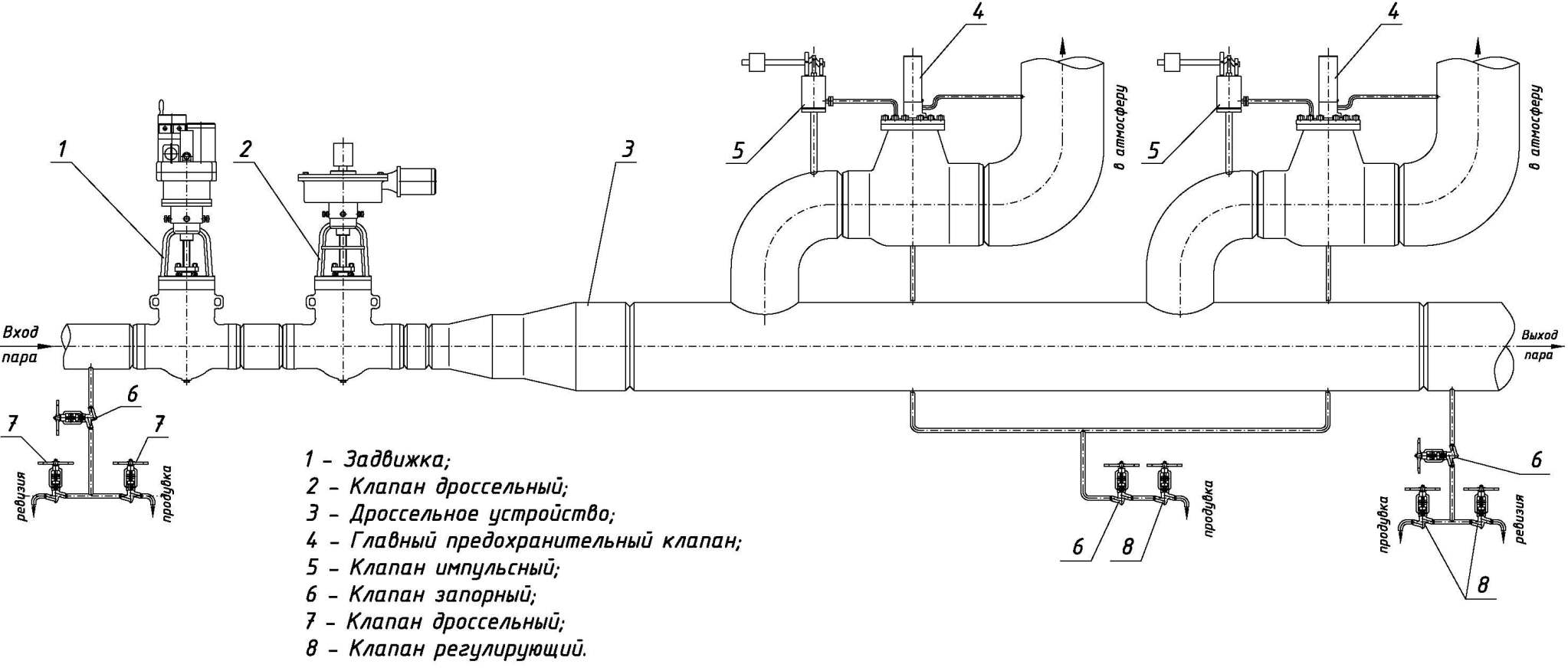

Принцип работы РОУ

Устранение шума:

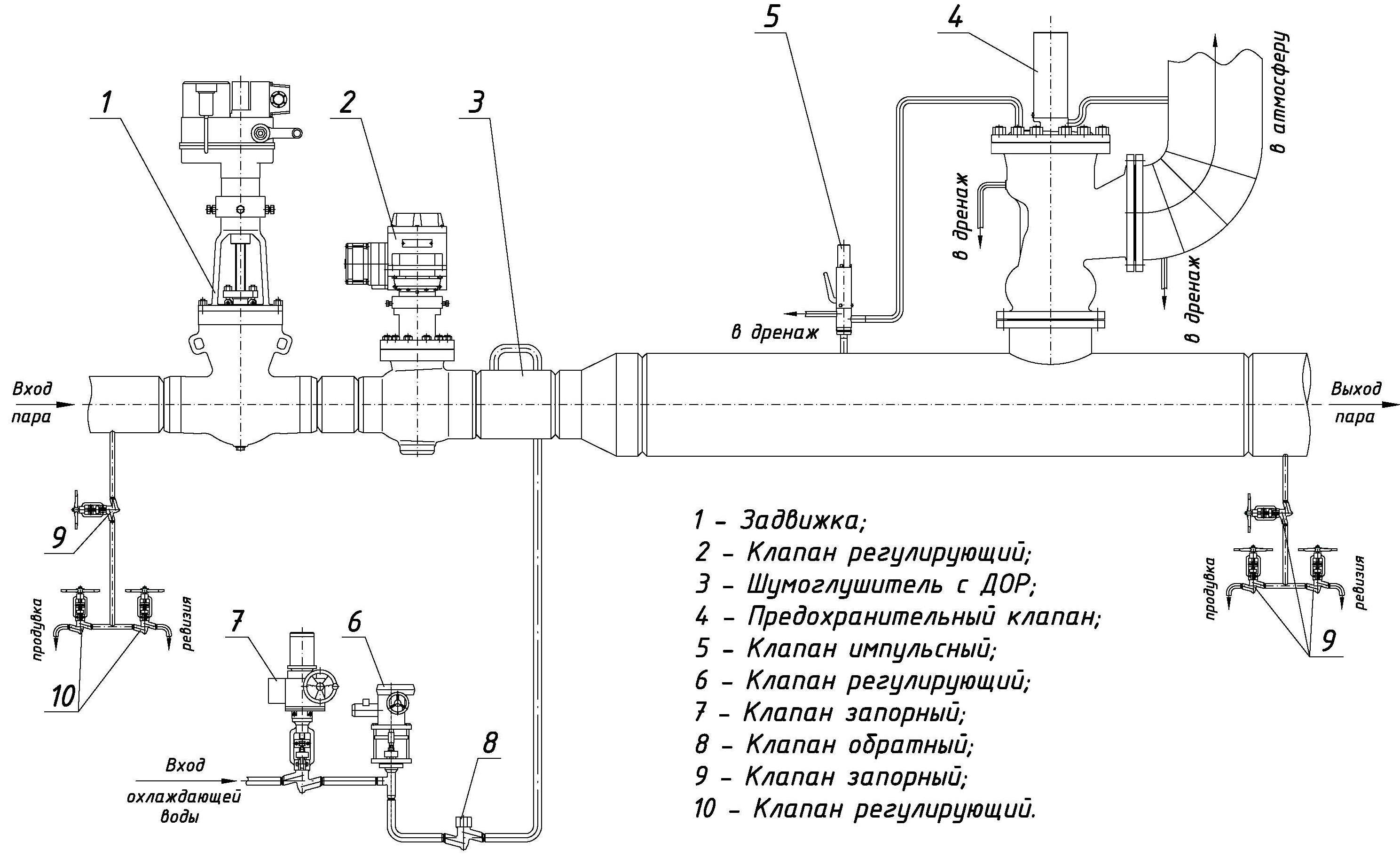

При больших перепадах давлений для уменьшения шума установки снабжаются дополнительными ступенями дросселирования. Их количество зависит от от величины давления острого и редуцированного пара (один или несколько узлов шумоглушителей с дроссельной и/или дроссельно-охладительной решетками или дроссельные устройства). Шумоглушители не являются обязательным элементом РОУ и применяются только при значительном перепаде давления.

Поддержание давления и температуры:

По паропроводу острый пар через запорную задвижку поступает к дроссельно-регулирующему клапану, где происходит снижение давления (дросселирования) пара на первой ступени. Далее требуемые значения давления и температуры редуцированного пара поддерживаются автоматически электронными регуляторами путем воздействия на дроссельно-регулирующий клапан паровой и регулирующий водяной. Кроме того, для ручного регулирования температуры пара предусмотрен клапан регулирующий игольчатый с ручным приводом.

Чтобы давление не превышало заданное, установка снабжается импульсно-предохранительным устройством, состоящим из предохранительного и импульсного клапанов. Количество импульсно-предохранительных устройств выбирается в зависимости от производительности установки и параметров пара.

ВАЖНО: предохранительные клапаны рассчитаны на минимальное давление 0.25 МПа (2.5 кгс/см2), поэтому в установках с номинальным давлением редуцированного пара 0.12 МПа (1.2 кгс/см2) возможно повышение давления до 0.25 МПа (2.5 кгс/см2) – учитывайте это при проектировании трубопроводов после РОУ.

Для полного перекрытия (открытия) потока охлаждающей воды для РОУ и ОУ предусмотрены клапаны запорные.

Технология снижения температуры:

Снижение температуры острого пара производится впрыском охлаждающей воды в поток пара через специальную трубку в дроссельно-охладительной решетке узла шумоглушителя или через сопло в охладитель пара.

Охлаждающая вода, испаряясь за счет тепла, отбираемого от пара, охлаждает его до заданной температуры. Соотношение расходов острого пара и впрыскиваемой охлаждающей воды, а также их первоначальная температура обеспечивают необходимую температуру охлажденного пара на выходе из охладителя. В зависимости от рабочих параметров охладители пара отличаются размерами и числом форсунок (сопел).

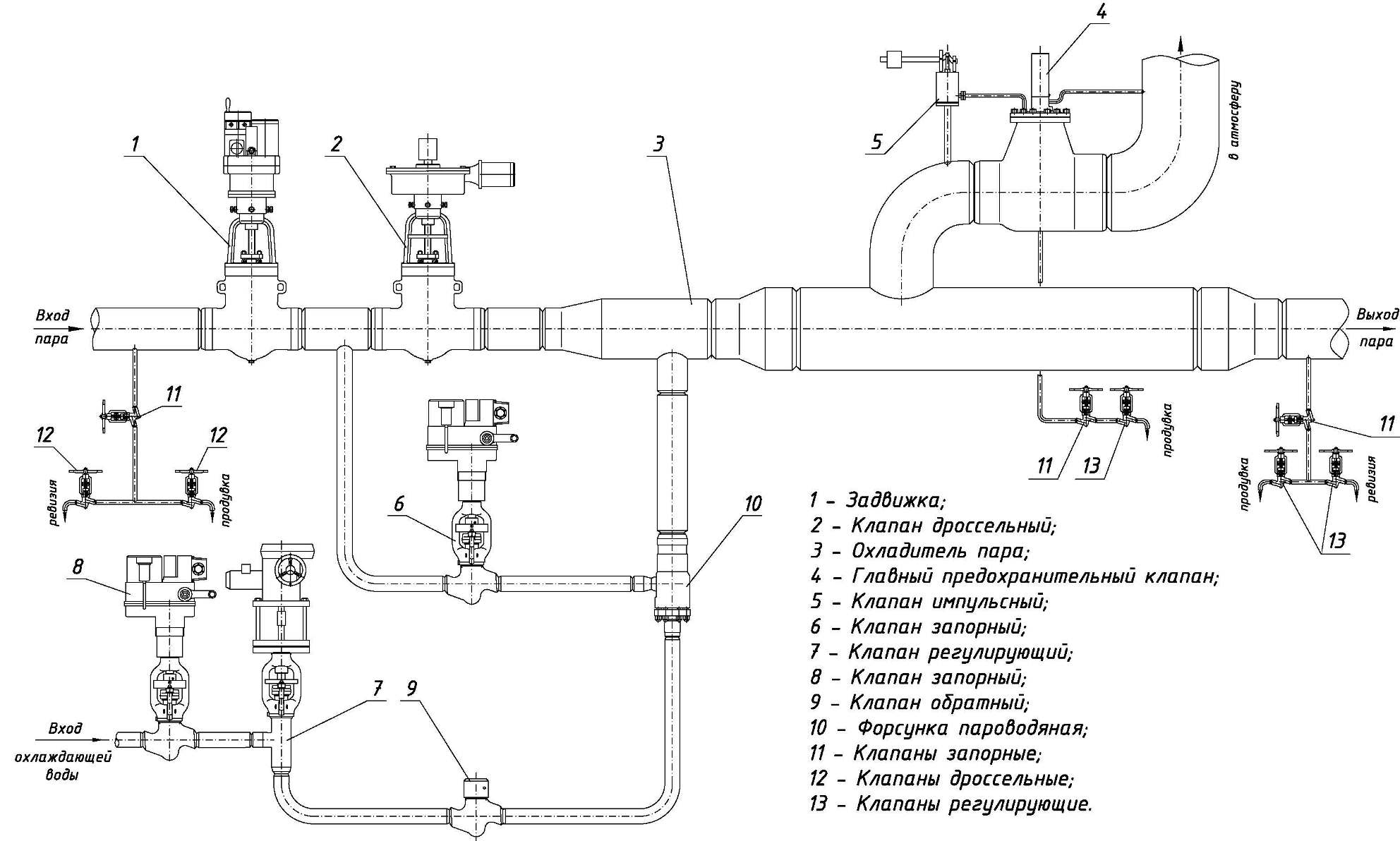

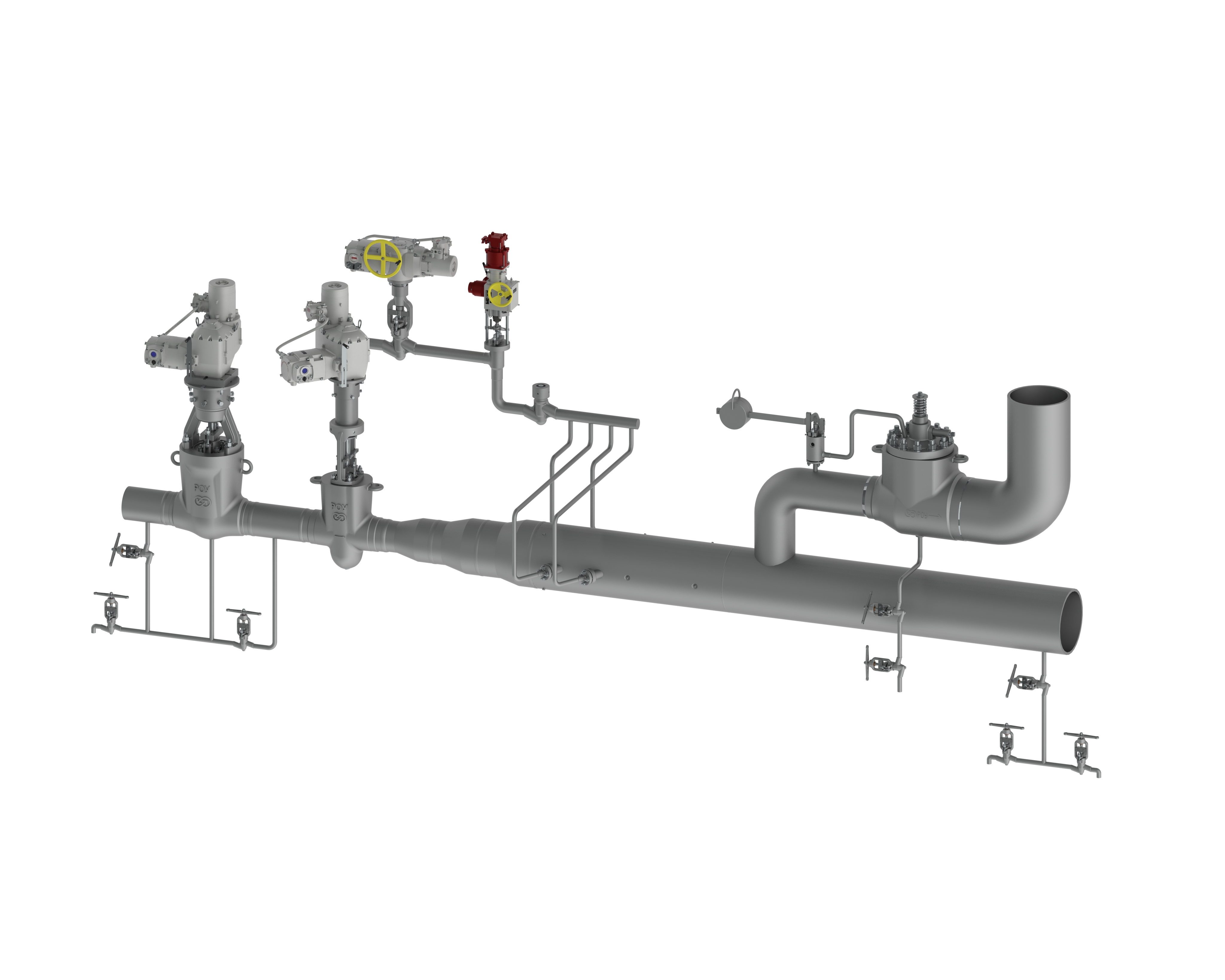

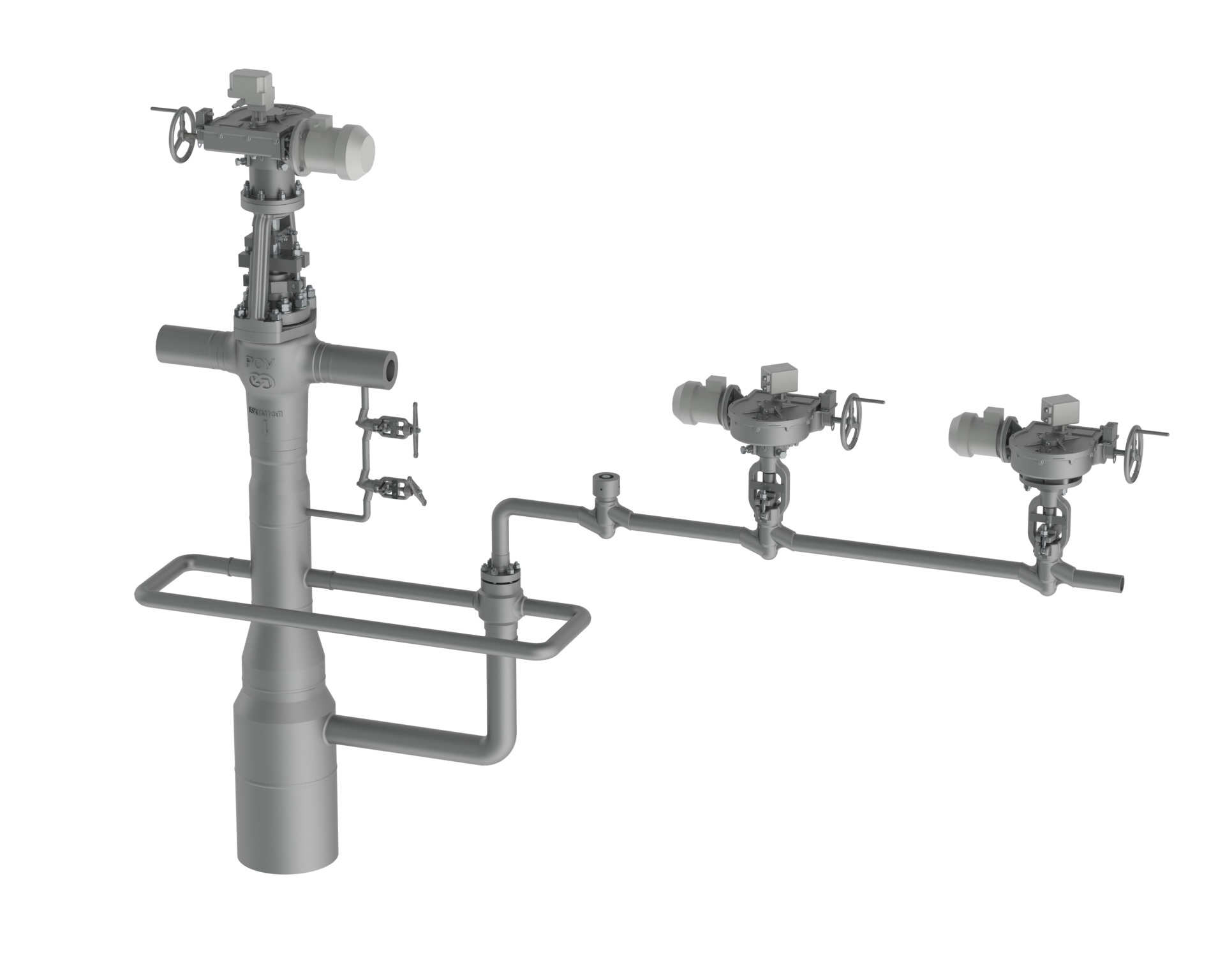

БРОУ, РОУ, РУ и ОУ с Т> 450 °С

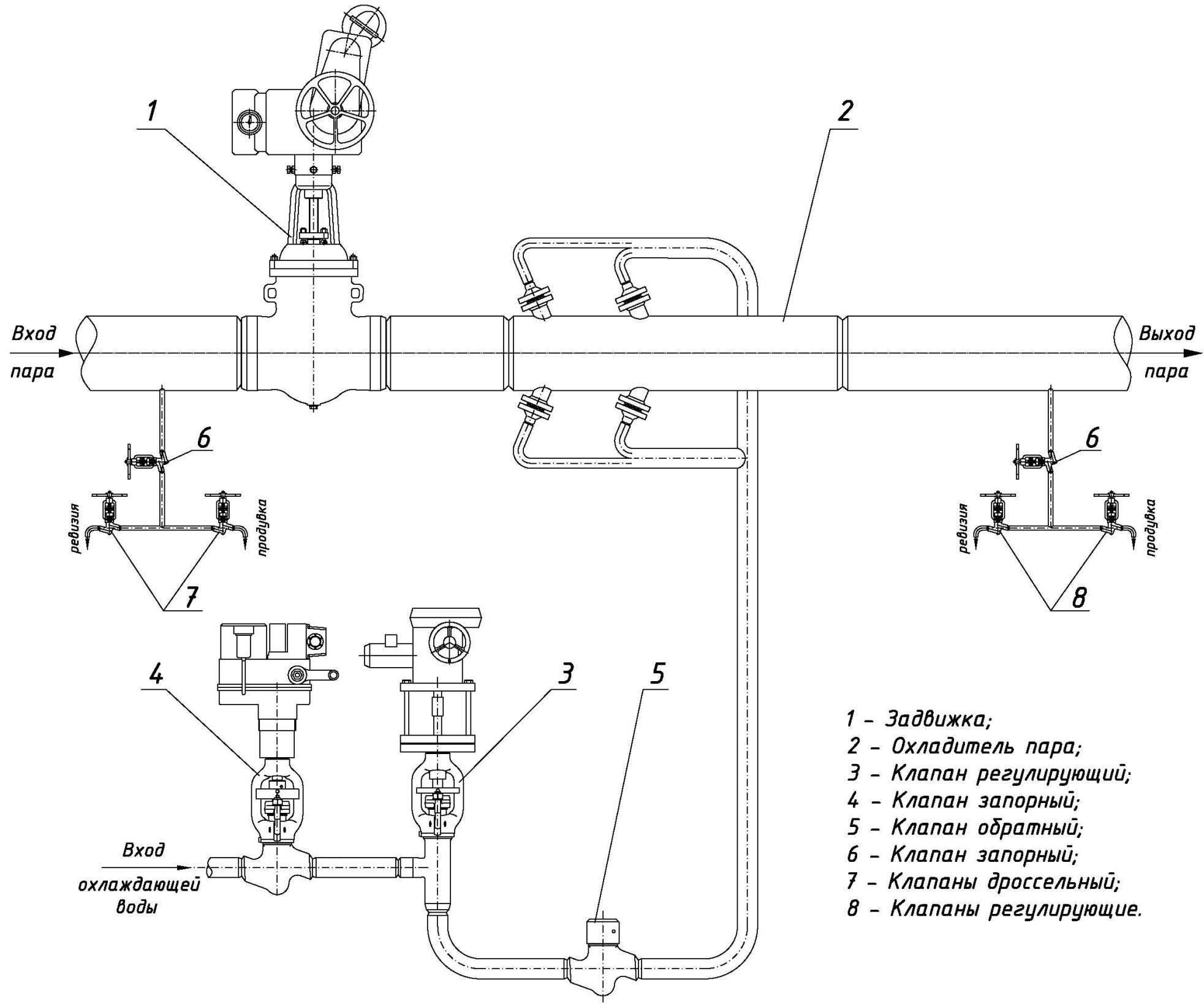

РОУ, РУ и ОУ с Т ≤ 450 °С
