Шумоглушители пара предназначены для снижения уровня звукового давления во время выброса в атмосферу пара/газов в прилегающих районах до значений, требуемых Заказчиком и установленных в СН 2.2.4/2.1.8.562-96 и других нормативных документах.

Характеристики

Сбрасываемая среда: водяной пар, углекислый газ, азот, воздух.
Параметры пара в трубопроводе перед сбросным клапаном:

  • давление не более 27 МПа,
  • температура не выше 570 °C.

Место установки: на выходном торце сбросного трубопровода.
Форма корпуса: цилиндрическая.
Применяемые марки стали: Ст3, Сталь 20, 09Г2С, 08Х13, 12Х1МФ, 12Х18Н10Т.

Звукопоглощающие материалы:

  • теплозвукоизоляционные энергетические плиты ПТЭ-75 ТУ 5761‑001‑00126238‑00,
  • стеклоткань ЭЗ-200 ГОСТ 19907-2015.

По соотношению акустическая эффективность/масса с учетом параметров сбрасываемой среды подразделяются:

  • для уровня звука 80-100 дБА (бóльшая масса и габариты, наличие кассетного блока);
  • для уровня звука 95-120 дБА, (меньшая масса и габариты, без кассетного блока).

Конструкция шумоглушителя

Конструктивные элементы шумоглушителя:

1. Дроссельный блок
2. Звукопоглощающие кассеты
3. Корпус

4. Тепло- и звукоизоляция
5. Крыша
6. Труба подвода среды

7. Дренаж
8. Опорная рама
9. Сальниковый узел

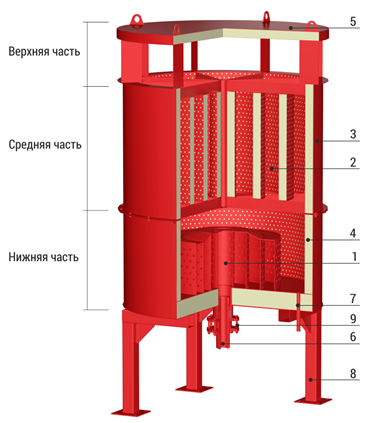

Шумоглушитель сброса пара/газов
для уровня звука 80-100 дБА

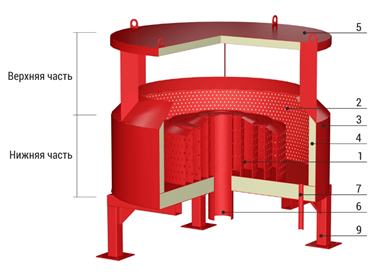

Шумоглушитель сброса пара/газов
для уровня звука 95-120 дБА
  • Верхняя часть представляет собой крышу, которая предназначена для предотвращения попадания атмосферных осадков в шумоглушитель.
    Она также содержит в себе плиту ПТЭ, закрытую стеклотканью и перфорированным листом.
  • Средняя часть – это продолжение корпуса, внутри которого установлены звукопоглощающие кассеты. Эти кассеты состоят из базальтовых плит ПТЭ, ограниченных стеклотканью и перфорированными листами из нержавеющей стали 08Х13. Аналогично выполнена звукоизоляция корпуса. Кассеты образуют звукопоглощающий объем в виде кольцевых каналов, по которым движется сбрасываемая среда
  • Нижняя часть содержит в себе корпус цилиндрической формы, тепло- и звукоизолированный внутри, цилиндрические дроссельные решетки, которые делят внутреннюю полость корпуса на расширительные камеры, трубу подвода среды и дренажный патрубок. Дроссельные решетки снизу по периметру приварены к днищу корпуса и сверху закрыты крышками.
  • Подвод пара осуществляется присоединением выхлопного трубопровода к патрубку шумоглушителя. Соединение может быть под сварку, фланцевое, либо с сальниковым уплотнением для компенсации теплового расширения сбросного трубопровода (на выбор заказчика).

Принцип работы шумоглушителя

  1. Снижение уровня звукового давления при сбросе пара в атмосферу происходит за счет эффективного торможения и расширения потока пара, снижения скорости в выходном сечении и разделения потока на мелкие струи, а также поглощения звука звукопоглощающими плитами.
  2. При срабатывании предохранительного или сбросного устройства пар по сбросному трубопроводу снизу поступает во входной патрубок, далее последовательно проходит через расширительные камеры
    и дроссельные решетки, расположенные на одной оси, расширяется
    и снижает свою скорость. Дроссельные решетки обеспечивают выравнивание поля скоростей и снижение максимальной скорости истекающего потока до необходимого уровня.
  3. Далее пар попадает в диссипативную часть шумоглушителя, где происходит ослабление звука в звукопоглощающих плитах.
    Затем пар выходит в атмосферу между крышкой и корпусом, а звуковая волна дополнительно поглощается в крышке.
  4. Отвод влаги, образующейся в результате конденсации среды, проходящей через шумоглушитель и оседающей на его внутренних поверхностях, осуществляется в дренажную трубку,
    которая находится в днище нижней части устройства.
