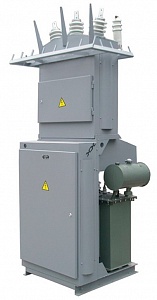

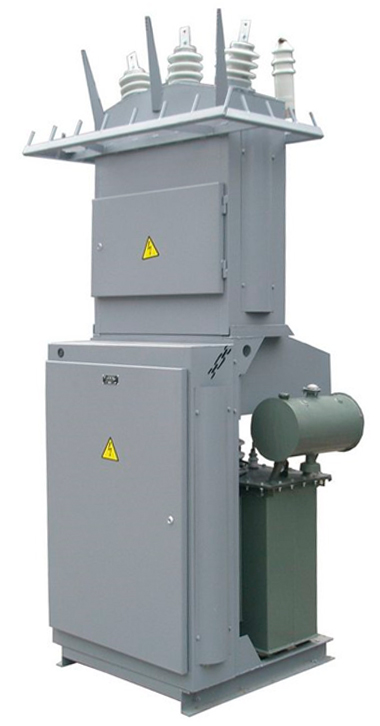

Комплектная трансформаторная подстанция мачтового типа (далее КМТП) мощностью 16-250 кВА представляет собой однотрансформаторную подстанцию тупикового типа наружной установки и служит для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею промышленных, сельскохозяйственных и других объектов народного хозяйства.
Конструктивно КТПМ состоит из трех отсеков:
- отсек устройства высшего напряжения (УВН);
- отсек силового трансформатора;
- отсек распределительного устройства низшего напряжения (РУНН).
УВН, РУНН и силовой трансформатор расположены на общей станине, имеющей монтажное основание для установки подстанции.
КМТП подключается к ЛЭП 10(6)кВ посредством разъединителя РЛНД (РЛК), который может быть поставлен комплектно с подстанцией.
Мачтовые подстанции КМТП – это бюджетный вариант обеспечения энергоснабжения небольших промышленных и хозяйственных объектов.
